MHV Straight Clamp Plug RG-58 RG-141 Times LMR-195 50 Ohm
000-29100
Statut de la pièce:
Active
Caractéristiques techniques du produit
Voir des articles similaires
Caractéristiques techniques du produit
| Attributs | Détails |
Voir des articles similaires
Sélectionnez les caractéristiques ci-dessous pour découvrir des produits similaires
|
|---|---|---|
| Body Finish |
Nickel
|
|
| Body Material |
Brass
|
|
| Cable Type (Terminates To) |
RG-58, RG-141, Times LMR-195, Times LMR-200-LLPL, Belden 7806A, Belden 8219, Belden 8240, Belden 8259, Belden 8262, Belden 9201, Belden 9203, Belden 9310, Belden 9311
|
|
| Contact Finish |
Silver
|
|
| Contact Material |
Brass
|
|
| Contact Termination |
Solder
|
|
| Country of Origin |
VN
|
|
| Coupling Mechanism |
Bayonet
|
|
| ECCN |
EAR99
|
|
| Gender |
Plug
|
|
| HTS Code |
8536.69.4010
|
|
| Impedance (Ohms) |
50
|
|
| Insulator Material |
PTFE
|
|
| IP Rating |
Not Rated
|
|
| Isolated |
No
|
|
| Low PIM |
No
|
|
| Mating Cycles (Min) |
500
|
|
| Mil Qualified |
Not Mil Qualified
|
|
| Non Magnetic |
Contains Magnetic Materials
|
|
| Orientation |
Straight
|
|
| Panel Mounting Feature |
Not Applicable
|
|
| PFAS |
Contains PFAS
|
|
| Ports |
1 (Single Port)
|
|
| Size Category |
Subminiature
|
|
| Temp (Max Degrees Celsius) |
165
|
|
| Temp (Min Degrees Celsius) |
-65
|
|
| Termination Style |
Cable - Clamp
|
|
| Thread Direction |
Standard
|
|
| Unit Weight (Grams) |
16.782
|
|
Tous les documents associés
Tous les documents associés
Les articles verrouillés nécessitent un compte Amphenol RF
Se connecter / S'inscrire
| Titre du document | Type | Date de publication |
|---|---|---|
| 000-29100 PDF Customer Drawing (Taille: 84,6 KB) | pdf |
07/05/2026 |
|
000-29100 IGS 3D Model
(Taille: 1,1 MB)
|
igs |
31/03/2026 |
Related Resources

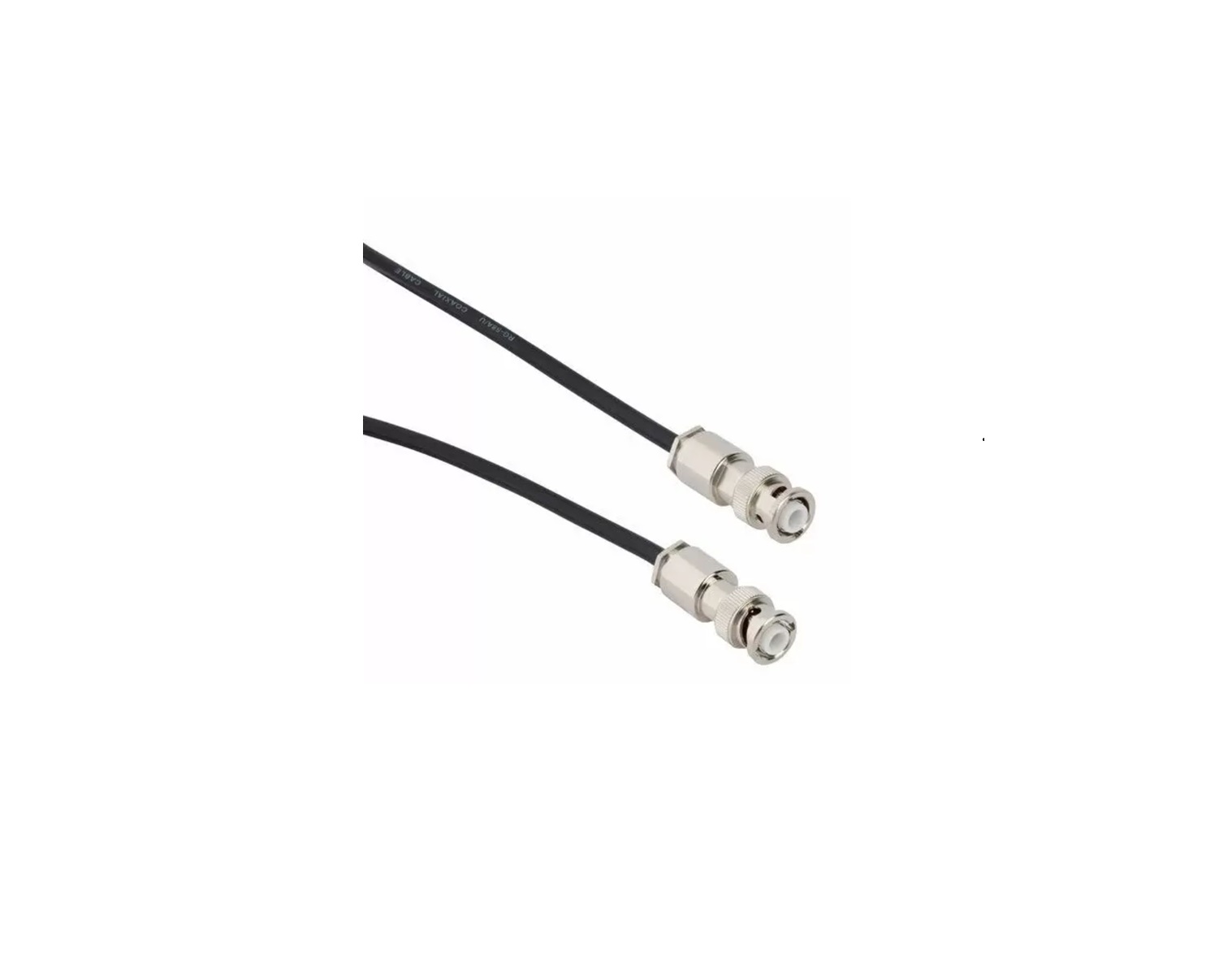

Développez des solutions haute tension grâce à des assemblages de câbles MHV préconfigurés
