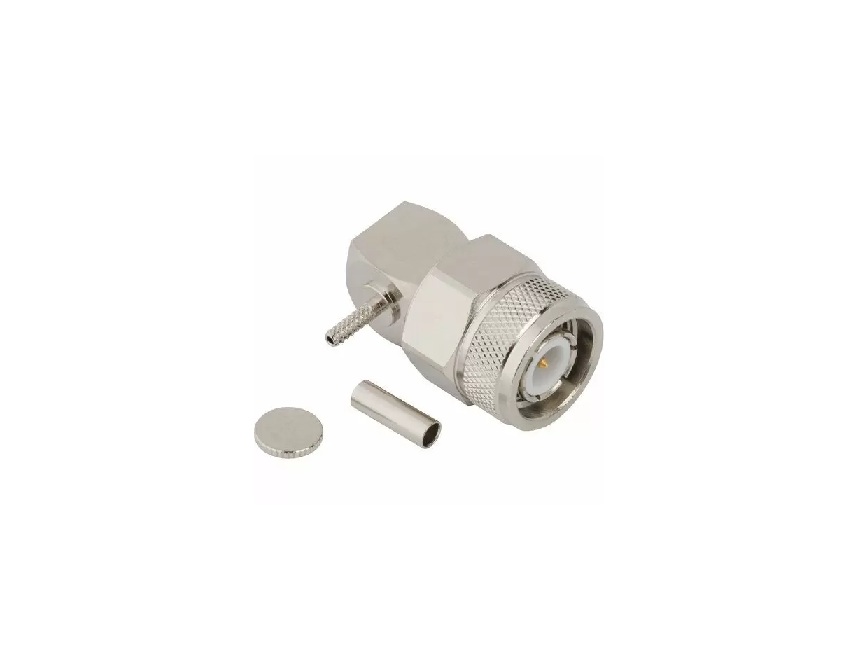

TNC Right Angle Clamp Plug RG-58 RG-141 Times LMR-195 50 Ohm
000-79075
Statut de la pièce:
Active
Caractéristiques techniques du produit
Voir des articles similaires
Caractéristiques techniques du produit
| Attributs | Détails |
Voir des articles similaires
Sélectionnez les caractéristiques ci-dessous pour découvrir des produits similaires
|
|---|---|---|
| Body Finish |
Nickel
|
|
| Body Material |
Brass
|
|
| Cable Type (Terminates To) |
RG-58, RG-141, Times LMR-195, Times LMR-200-LLPL, Belden 7806A, Belden 8219, Belden 8240, Belden 8259, Belden 8262, Belden 9201, Belden 9203, Belden 9310, Belden 9311
|
|
| Contact Finish |
Silver
|
|
| Contact Material |
Beryllium Copper
|
|
| Contact Termination |
Solder
|
|
| Country of Origin |
CN
|
|
| Coupling Mechanism |
Threaded
|
|
| ECCN |
EAR99
|
|
| Frequency (Max GHz) |
11
|
|
| Gender |
Plug
|
|
| HTS Code |
8536.69.4010
|
|
| Impedance (Ohms) |
50
|
|
| Insulator Material |
PTFE
|
|
| IP Rating |
Not Rated
|
|
| Isolated |
No
|
|
| Low PIM |
No
|
|
| Mating Cycles (Min) |
500
|
|
| Mil Qualified |
Not Mil Qualified
|
|
| Non Magnetic |
Contains Magnetic Materials
|
|
| Orientation |
Right Angle
|
|
| Panel Mounting Feature |
Not Applicable
|
|
| PFAS |
Contains PFAS
|
|
| Ports |
1 (Single Port)
|
|
| Size Category |
Miniature
|
|
| Temp (Max Degrees Celsius) |
165
|
|
| Temp (Min Degrees Celsius) |
-65
|
|
| Termination Style |
Cable - Clamp
|
|
| Thread Direction |
Standard
|
|
| Unit Weight (Grams) |
27.216
|
|
Tous les documents associés
Tous les documents associés
Les articles verrouillés nécessitent un compte Amphenol RF
Se connecter / S'inscrire
| Titre du document | Type | Date de publication |
|---|---|---|
|
79075 STP 3D Model
(Taille: 650,7 KB)
|
stp |
31/03/2026 |
| 000-79075 PDF Customer Drawing (Taille: 58,5 KB) | pdf |
07/05/2026 |
Related Resources
Une gamme élargie de câbles flexibles au service de la connectivité industrielle
Amphenol RF a le plaisir d'annoncer l'élargissement de sa gamme de produits TNC avec des assemblages de câbles haute performance adaptés à divers types de câbles flexibles courants.
Conceptions d'équipements lourds compatibles avec les connecteurs RP-TNC étanches (IP67)
Amphenol RF a le plaisir d'annoncer l'élargissement de sa gamme très prisée d'interfaces TNC miniatures, désormais disponible avec de nouvelles configurations de polarité inversée.
Les faisceaux de câbles préconfigurés, étanches et inviolables, apportent une valeur ajoutée à la conception
Amphenol RF a le plaisir de proposer des assemblages de câbles étanches, conformes à la norme IP et inviolables, conçus à partir d'un câble micro-coaxial de 1,13 mm.
Sécurisez et protégez votre système grâce aux produits inviolables IP67 TNC et RP-TNC
Amphenol RF a le plaisir de proposer des connecteurs et des assemblages de câbles étanches, conformes à la norme IP, dans le cadre de sa gamme de produits TNC et RP-TNC en pleine expansion.
Concevez des modèles adaptés à une utilisation en extérieur grâce aux nouvelles prises TNC IP67
Amphenol RF a le plaisir d'annoncer l'élargissement de sa gamme très prisée d'interfaces TNC miniatures, avec de nouvelles configurations conçues pour s'adapter aux micro-câbles coaxiaux.
Fixation d'assemblages de câbles ultraminiatures dans des applications industrielles soumises à de fortes vibrations
Amphenol RF a le plaisir de présenter les connecteurs SMA et TNC intégrés aux assemblages de câbles à verrouillage MHF® I LK d'I-PEX, montés sur un câble micro-coaxial ultra-flexible de 1,13 mm.
Les nouveaux connecteurs IP67 offrent une protection contre les intempéries
Amphenol RF a le plaisir d'annoncer l'élargissement de sa gamme de produits étanches conformes à la norme IP67.

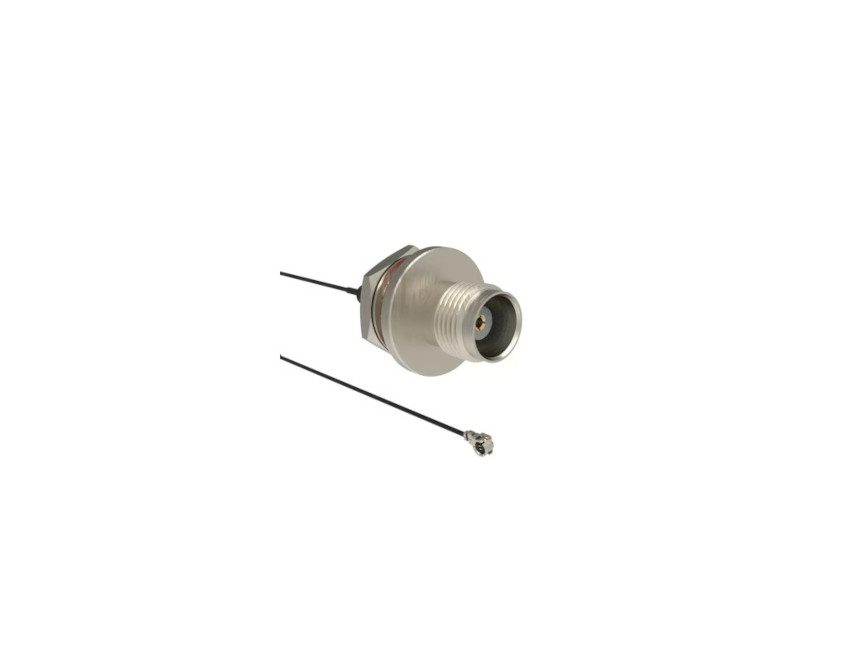

Les nouveaux modèles de connecteurs TNC adaptés aux câbles micro-coaxiaux offrent des solutions flexibles et sûres pour les petites applications
Amphenol RF a le plaisir d'élargir sa gamme de produits TNC avec de nouvelles prises de type « bulkhead » à montage frontal, conçues pour accueillir des câbles coaxiaux flexibles ultraminiatures.
Solutions de connectivité améliorées grâce aux nouveaux connecteurs TNC et RP-TNC
Amphenol RF a le plaisir d'annoncer l'élargissement de sa gamme TNC, déjà très complète, avec l'ajout de nouvelles configurations, tant en version standard qu'en version à polarité inversée.
Développer et élargir les options de connectivité pour les applications RFID et industrielles
Amphenol RF a le plaisir de proposer des configurations d'assemblages de câbles dotées d'interfaces RF couramment utilisées, spécialement conçues pour prendre en charge les applications RFID.

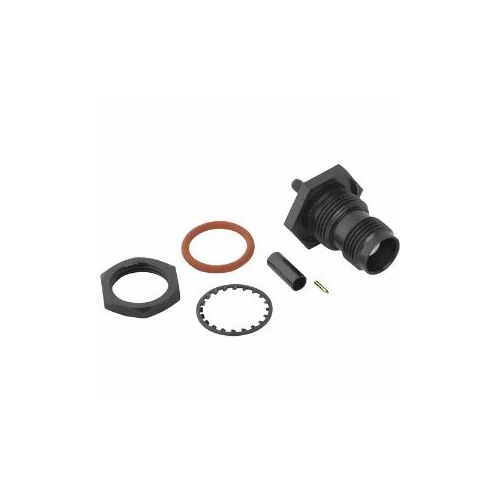

[Ne pas] faire de la frime avec des câbles d'interconnexion RF plaqués noir non réfléchissants
Amphenol RF a le plaisir de proposer une option de revêtement noir en zinc-cobalt pour toute une gamme de connecteurs haute fréquence et d'adaptateurs coaxiaux, afin d'élargir la polyvalence des modèles existants.
Amphenol RF élargit sa gamme de solutions de connectivité avec de nouvelles configurations de connecteurs RP-TNC
Amphenol RF a le plaisir d'annoncer l'élargissement de sa gamme robuste de connecteurs TNC à polarité inversée, avec de nouvelles configurations conçues pour s'adapter à différents types de câbles micro-coaxiaux, notamment les modèles de 0,81 mm, 1,13 mm, 1,32 mm à double blindage, 1,37 mm et RG-178.

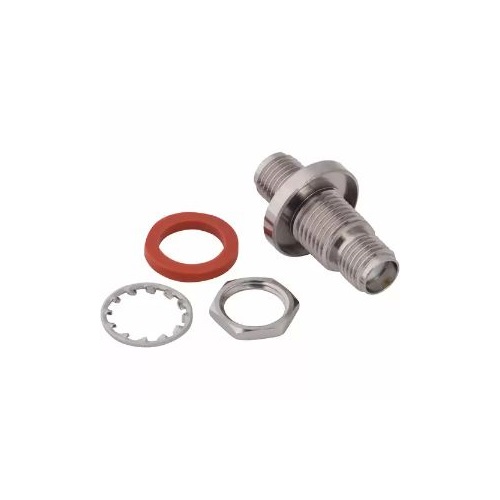

Protégez votre système contre les embruns salins grâce à des interconnexions RF résistantes à la corrosion
Amphenol RF a le plaisir de présenter une gamme de connecteurs haute fréquence et d'adaptateurs coaxiaux sûrs et respectueux de l'environnement, offrant une durabilité accrue.
Les assemblages de câbles TNC et RP-TNC offrent une connectivité ultraminiature
Amphenol RF a le plaisir d'élargir sa gamme de solutions de connectivité afin d'y inclure des assemblages de câbles standard et étanches, conformes à la norme IP, dotés de connecteurs TNC et RP-TNC.
Protégez votre prochaine conception grâce à des faisceaux de câbles blindés en PVC uniques
Amphenol RF a le plaisir d'annoncer l'élargissement de sa gamme de produits renforcés avec de nouveaux assemblages de câbles BNC et TNC étanches conformes à la norme IP67.

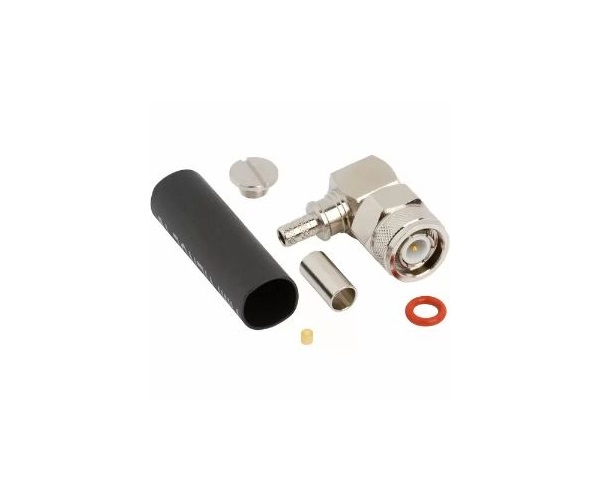

Renforcez la sécurité de votre système grâce à des connecteurs TNC étanches conformes à la norme IP67
