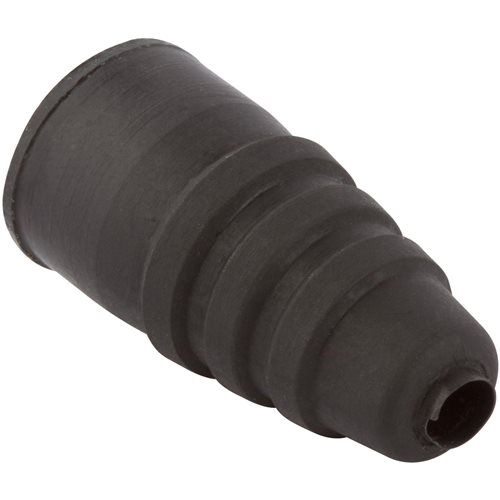

Zugentlastungsstiefel

Die Zugentlastungsmanschetten von Amphenol RF wurden entwickelt, um die Verbindungsstelle zu verstärken, an der das Kabel aus dem Steckverbinder austritt. Sie absorbieren Biege-, Torsions- und Knickbelastungen und verlängern so die Lebensdauer des Systems. Unsere Manschetten decken die Schnittstellen von Steckverbindern nach Industriestandard sowohl in der Serie als auch zwischen den Serien ab und bieten Optionen für viele Koaxialkabeltypen.

Mit einem breiten Lagersortiment für gängige Kabelgruppen (z. B. RG-58, RG-59, RG-174 und andere) und Steckerschnittstellen gewährleisten diese Manschetten einen wirksamen mechanischen Schutz ohne Beeinträchtigung der HF-Leistung.

Eigenschaften und Vorteile

• Mechanische Entlastung - effektives Management von Biegeradius, Drehmoment und Zugbelastungen an der Steckerschnittstelle
• Umfassende Kompatibilität - für Standard-RF-Steckverbinder werden sowohl serieninterne als auch serienübergreifende Formate angeboten
• Unterstützung mehrerer Kabelgruppen - Teile für RG-58, RG-59, RG-174 und 4.3-10 Koaxtypen erhältlich
• Flexible, robuste Materialien - hergestellt aus langlebigen Elastomeren oder PVC, die alterungs- und ermüdungsbeständig sind
• Kompakte Grundfläche - flache Kabelschuhe, die die Masse des Steckers nicht wesentlich erhöhen
• Einfache Installation - Aufsteckdesigns ermöglichen eine schnelle Nachrüstung bestehender Kabelkonfektionen

Wichtige technische Details

• Steckzyklen
  Obwohl die Stecker nicht zusammenpassen", ist ihre mechanische Schnittstelle (Slip-Fit, Press-Fit) für wiederholte Montage und Demontage ausgelegt - typischerweise Dutzende bis Hunderte von Zyklen, je nach Materialwahl.
• Temperaturbereich
  Ein üblicher Einsatzbereich liegt bei -65 °C bis +165 °C (die tatsächlichen Grenzen hängen von der Elastomer-/Kunststoffrezeptur ab).
• Besondere Merkmale
  Flexible Elastomere für Ermüdungsfestigkeit, auf die Flexibilität des Kabels abgestimmte Härte, minimale Hysterese und UV- oder Chemikalienbeständigkeit in geeigneten Materialien

Anwendungen

Zugentlastungsmanschetten sind überall dort unerlässlich, wo Kabelbaugruppen Biege-, Bewegungs- oder Biegebeanspruchungen ausgesetzt sind:

• Dynamische Systeme oder bewegliche Baugruppen (Robotik, Aktuatoren)
• Kabelführung entlang scharfer Kanten, Oberflächen oder Klammerstrukturen
• Antennenzuleitungen, RF-Testverbindungen und Instrumentenkabel
• Umgebungen, die Vibrationen, Stößen oder wiederholter Biegung ausgesetzt sind
• Nachrüstbarer Schutz für vor Ort installierte Koaxialkabel
• Kommerzielle, Rundfunk-, Telekommunikations- und Prüfstandsinstallationen

In unserem Abschnitt Zugentlastungsmanschetten finden Sie Standardteile, die zu Ihrer Stecker- und Kabelgruppe passen. Wenn Ihre Anwendung eine kundenspezifische Manschettenform, ein spezielles Material oder eine Maßanpassung erfordert, wenden Sie sich an unser Technikteam, um eine maßgeschneiderte Lösung zu entwickeln.
