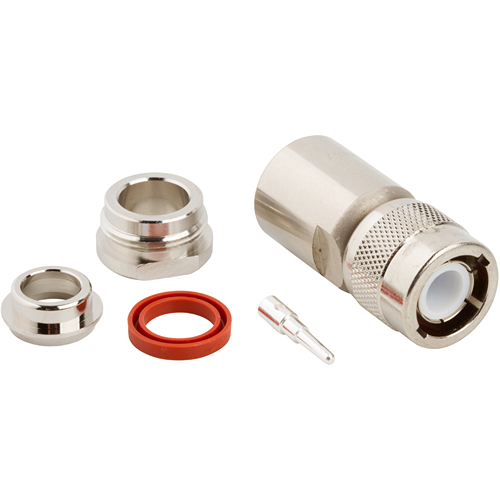

C-Typ Steckverbinder
Robuste 50 Ω-Koaxialsteckverbinder für hochspannungsfeste, witterungsbeständige RF-Anwendungen
Übersicht
Die C-Type-Steckverbinder von Amphenol RF wurden entwickelt, um eine zuverlässige HF-Leistung in anspruchsvollen Umgebungen zu bieten - sie kombinieren eine sichere Bajonettverbindung mit einem robusten, wetterfesten Design. Mit Spannungswerten von bis zu 1.500 V und einem Frequenzbereich von ca. 11 GHz (kabelabhängig) sind C-Type-Steckverbinder ideal für Industrie-, Rundfunk- und Raumfahrtinstallationen, bei denen sowohl elektrische Robustheit als auch Umweltabdichtung wichtig sind.
Diese Steckverbinder entsprechen den MIL-STD-Spezifikationen und verfügen über eine Bajonettverriegelung mit zwei Bolzen, die eine stabile Signalübertragung und physische Widerstandsfähigkeit unter rauen Bedingungen gewährleistet. Ob in Outdoor-Testsystemen, Hochleistungssensoren oder leistungsintensiven HF-Baugruppen, C-Type-Steckverbinder bieten eine zuverlässige Schnittstelle für Hochspannungs- und Hochfrequenzbetrieb in kompakten Formfaktoren.
Merkmale und Vorteile
- Hochspannungstoleranz - Nennspannung bis zu 1.500 V für anspruchsvolle Leistungs- und RF-Anwendungen
- Witterungsbeständig und langlebig - Zwei-Bolzen-Bajonett-Design widersteht Umwelteinflüssen
- Breites Frequenzspektrum - Unterstützt den Betrieb bis zu ca. 11 GHz
- Robuste Konstruktion - Präzisionsgefertigte Gehäuse mit robustem Kupplungsmechanismus
- Vielseitige Montage - Erhältlich in gerader, Schott- und Panel-Konfiguration
Wichtige technische Details
- Impedanz: Nominal 50 Ω
- Frequenzbereich: DC bis ~11 GHz (abhängig von der Kabel- und Montagequalität)
- Kupplungsmechanismus: Bajonettverschluss mit doppeltem Bolzen für sichere Verriegelung
- Spannungsfestigkeit: Hält bis zu 1.500 V stand
- Aufbau: Präzisionsgefertigtes Metallgehäuse, vergoldete Kontakte, witterungsbeständige Schnittstelle
Anwendungen
- RF-Testsysteme für den Außenbereich - Langlebige, witterungsbeständige Steckverbinder für Feldmessungen
- Hochspannungs-RF-Baugruppen - Unterstützt die Leistungsübertragung und Stabilität in Satelliten- oder Rundfunkanwendungen
- Industrielle Sensoren und Steuerungen - Zuverlässige Verbindungen in rauen und hochspannungsintensiven Umgebungen
- Luft- und Raumfahrt- sowie Verteidigungsausrüstung - Erfüllt militärische Leistungsstandards für den robusten Einsatz
- Leistungsempfindliche RF-Schaltungen - Ideal für LNAs, Leistungsverstärker und Sendermodule
Durchsuchen Sie unser komplettes Sortiment an C-Type-Steckverbindern - einschließlich kabelmontierter und Schottversionen - um die Konfigurationen zu finden, die Ihren Anforderungen an Spannung, Frequenz und mechanisches Design entsprechen. Für kundenspezifische Baugruppen, spezielle Kabelschnittstellen oder robuste Verpackungsoptionen wenden Sie sich bitte an unser Team, um maßgeschneiderte technische Lösungen zu finden.
Specifications
C-Type Connectors
Electrical
| Impedance | 50 Ohm |
| Frequency Range | DC - 11 GHz |
| Voltage Rating | 1500 Volts RMS Max Continuous |
| Dielectric Withstanding Voltage | 3000 VRMS Min |
| VSWR (Return Loss) | |
|
DC - 11 GHz
|
1.35 (-16.5 dB) Max |
| Power Handling | 2500 W Max @ 0.1 GHz @ 25 ºC |
Environmental
| Temperature Range
|
−55°C to +165°C
|
Mechanical
| Mating Cycles | 500 Min
|
| Coupling Mechanism
|
Bayonet |
| Interface Specification
|
MIL-STD-348 |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
Interface Dimensions
Jack
Plug
