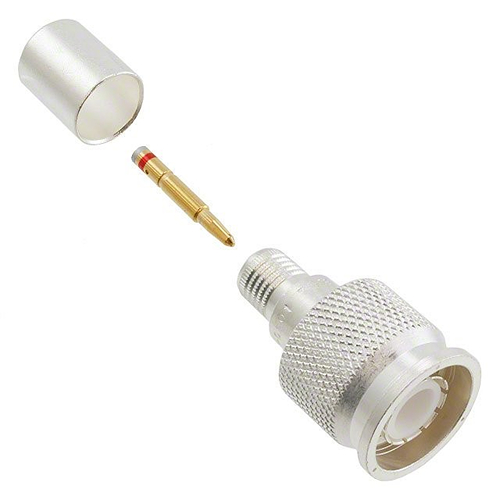

SC-Typ Steckverbinder
Sichere, MIL-qualifizierte Koaxialstecker für bis zu 11 GHz in rauen Umgebungen
Übersicht
Die SC-Type-Steckverbinder von Amphenol RF kombinieren militärische Zuverlässigkeit mit Hochfrequenzleistung in einem kompakten Gehäuse mit Gewinde. Entwickelt und getestet nach MIL-C-39012 Kategorie D-Standards, gewährleisten SC-Type-Steckverbinder eine präzise Konstruktion und gleichbleibende Leistung für anspruchsvolle HF-Anwendungen.
Die auf Stabilität ausgelegten SC-Type-Steckverbinder verfügen über eine robuste Gewindekupplung und einen mittelgroßen Formfaktor, der sich für Geräte mit begrenztem Platzangebot eignet. Mit einer Leistung von bis zu 11 GHz sind sie ideal für Systeme, die zuverlässige HF-Verbindungen in der Messtechnik, Luft- und Raumfahrt und im Verteidigungsbereich erfordern.
Eigenschaften und Vorteile
- MIL-qualifiziert nach MIL-C-39012 Cat.D - entwickelt, um die strengen Normen der U.S. Air Force zu erfüllen
- Hochfrequenzfähigkeit bis zu 11 GHz - breite Kompatibilität mit RF-Systemen
- Gewindekupplung - bietet eine sichere Verbindung, resistent gegen Vibrationen und Stöße
- Mittelgroße Grundfläche - spart Platz und ist gleichzeitig mechanisch robust
- Konsistente elektrische Leistung - ideal für Präzisions- und unternehmenskritische Anwendungen
Wichtige technische Details
- Impedanz: 50 Ω
- Frequenzbereich: DC bis 11 GHz (kabel- und PCB-abhängig)
- Nennspannung: 1000 Vrms kontinuierlich
- Durchschlagsfestigkeit: 3000 Vrms max
- Kupplungsart: mit Gewinde
- MIL-Qualifikation: MIL-C-39012 Kategorie D
Anwendungen
- Militär- und Raumfahrt-RF-Systeme
- Präzisionsprüf- und Messgeräte
- Hochleistungs-Radar-Baugruppen
- Instrumentierung und RF-Verbindungen in Laborqualität
Entdecken Sie unsere Standard-SC-Type-Produktoptionen für zuverlässige Hochfrequenz-Koaxialgewindelösungen. Wenn Ihre Anwendung Modifikationen oder maßgeschneiderte Konfigurationen erfordert, ist unser Technikteam bereit, kundenspezifische SC-Type-Baugruppen zu liefern.
Specifications
SC-Type Connectors
Electrical
| Impedance | 50 Ohm |
| Frequency Range | DC - 11 GHz |
| Voltage Rating | 1000 Volts RMS Continuous |
| Dielectric Withstanding Voltage | 3000 VRMS Max |
| VSWR (Return Loss) | |
|
DC - 11 GHz
|
1.35 (-16 dB) Max |
| Insulation Resistance | 5000 MΩ Min |
| Center Contact Resistance | 1.0 mΩ Max |
| Outer Contact Resistance | .15 mΩ Max |
Environmental
| Temperature Range | −65°C to +165°C |
| Corrosion | MIL-STD-202, Method 101 (Test Condition B) - 5% Salt Solution |
| Vibration | MIL-STD-202, Method 204 (Test Condition B) |
| Mechanical Shock | MIL-STD-202, Method 213 (Test Condition B) - No Discontinuity Permitted |
| Moisture Resistance | MIL-STD-202, Method 106 |
Mechanical
| Mating Cycles | 500 Min |
| Coupling Mechanism | Threaded |
| Interface Specification | MIL-STD-348 |
| Mating Torque, Min Working | 6 - 10 inch-pounds (0.7 - 1.1 N-m) |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
Interface Dimensions
Plug
Jack
