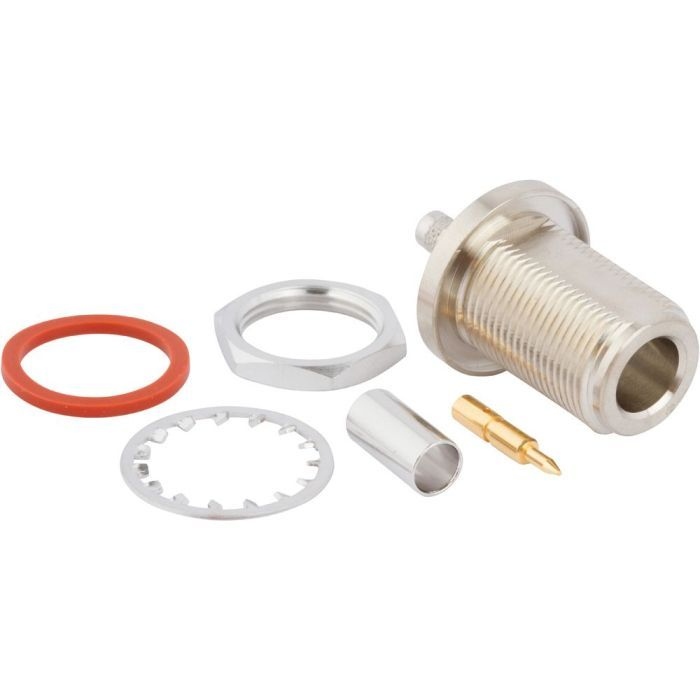

RP-N-Typ Steckverbinder
Hochwertige N-Typ-Steckverbinder mit umgekehrter Polarität für sichere, leistungsstarke RF für fortschrittliche Systeme
Übersicht
Die RP-N-Steckverbinder von Amphenol RF wurden entwickelt, um die Anforderungen an die Standardisierung der umgekehrten Polarität in Wi-Fi-, Mobilfunk- und IoT-Anwendungen zu erfüllen und gleichzeitig die mechanische und elektrische Integrität des herkömmlichen Typs N zu bewahren. Diese Steckverbinder bieten eine zuverlässige 50-Ohm-Leistung in einer langlebigen Schnittstelle, die ein unbeabsichtigtes Zusammenstecken mit herkömmlichen N-Typ-Teilen verhindert.
RP-N-Steckverbinder wurden für zuverlässige Verbindungen über ein breites Frequenzspektrum entwickelt und bieten eine hohe Belastbarkeit und Robustheit gegenüber Umwelteinflüssen. Sie sind ideal für OEM-, Telekommunikations- und Wireless-Entwickler, die sichere RP-N-Datenverbindungen mit konsistenten Phasen- und Amplitudeneigenschaften benötigen.
Merkmale und Vorteile
- Die Schnittstellen mit umgekehrter Polarität entsprechen den gesetzlichen Normen und minimieren das Risiko von Querverbindungen
- Das robuste Typ-N-Gehäuse gewährleistet Wasserdichtigkeit, Gewindeabdichtung und überragende mechanische Beständigkeit
- DC-11-GHz-Leistung, geeignet für die meisten Wi-Fi-, LTE- und allgemeinen RF-Anwendungen
- Hohe Belastbarkeit unterstützt Anwendungen mit erhöhten RF-Leistungsanforderungen
- Breiter Temperaturbereich für Geräte im Innen- und Außeneinsatz
Wichtige technische Details
- Impedanz: 50 Ω
- Frequenzbereich: DC-11 GHz (abhängig von Stecker und Kabel)
- Spannungsfestigkeit: ~500 Vrms kontinuierlich
- Kopplung: Gewindekupplung 5/8-24 kompatibel mit Typ-N-Formfaktor
Anwendungen
- Externe Wi-Fi- und Mobilfunkantennen
- Feste drahtlose und IoT-Geräte
- Test- und Messsysteme
- RF-Installationen für öffentliche Sicherheit und Überwachung
Durchsuchen Sie unsere Standard-RP-N-Steckverbinder für einsatzbereite RF-Verbindungen. Wenn Sie kundenspezifische Konfigurationen, korrosionsbeständige Beschichtungen oder spezielle Kabelkonfektionen benötigen, wenden Sie sich noch heute an uns, damit wir Sie fachkundig bei der Anpassung unterstützen können.
Specifications
N-Type Connectors
Electrical
| Impedance | 50 Ohm |
| Frequency Range | DC - 11 GHz (DC - 18 GHz on Extended Range Designs) |
| Voltage Rating | 500 Volts RMS Continuous |
| Dielectric Withstanding Voltage | 1500 VRMS Max |
| VSWR (Return Loss) | |
|
M39012 Straight Connectors
|
|
|
DC - 11 GHz
|
1.30 (-18 dB) Max |
|
M39012 Right Angle Connectors
|
|
|
DC - 9 GHz
|
1.35 (-16 dB) Max |
|
9 - 11 GHz
|
1.5 (-14 dB) Max |
| Insulation Resistance | 5000 MΩ Min |
| Center Contact Resistance | 1 mΩ Max |
| Outer Contact Resistance | .4 mΩ Max |
| RF Leakage | -90 dB Max (DC - 3 GHz) |
| Insertion Loss | |
|
M39012 Straight Connectors
|
0.15 dB Max (DC - 9 GHz) |
|
M39012 Right Angle Connectors
|
0.30 dB Max (DC - 10 GHz) |
| Passive Intermodulation (PIM) | -166 dBc with 2 X 43 dBm inputs |
| Power Handling | 300 W @ 10 GHz @ 25ºC |
Environmental
| Temperature Range | |
|
Typical
|
−65°C to +165°C |
|
Styrene Insulator or Phosphor Bronze Contact
|
−40°C to +85°C |
| Thermal Shock | MIL-STD-202, Method 107 (Test Condition B) except high temp rest @ +200°C |
| Corrosion | MIL-STD-202, Method 101 (Test Condition B) - 5% Salt Solution |
| Vibration | MIL-STD-202, Method 204 (Test Condition B) |
| Mechanical Shock | MIL-STD-202, Method 213 (Test Condition I) - No Discontinuity Permitted |
| Moisture Resistance | MIL-STD-202, Method 106 |
| Altitude | MIL-STD-202 Method 105 (Test Condition C) |
Mechanical
| Mating Cycles | 500 Min |
| Coupling Mechanism | Threaded |
| Interface Specification | MIL-STD-348 |
| Coupling Mechanism Retention Force | 100 lbs Min |
| Mating Torque, Min Working | 8-12 inch-pounds |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
Interface Dimensions
Plug
Jack
