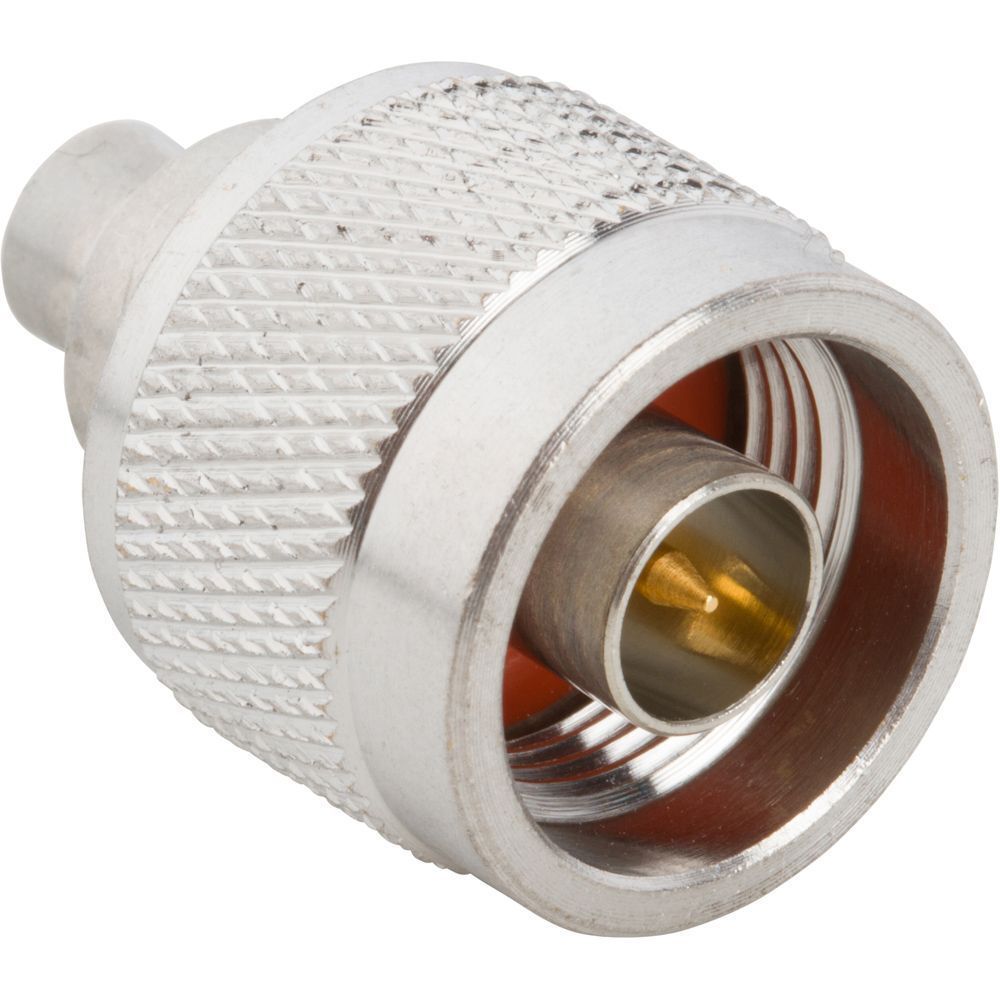

N-Typ Terminatoren

Amphenol RF bietet Entwicklern und Ingenieuren mit seiner N-Type-Abschlussfamilie eine zuverlässige Lösung für den ordnungsgemäßen Abschluss von ungenutzten Anschlüssen oder Kabelenden in HF-Systemen, die die N-Type-Gewindesteckerschnittstelle verwenden.

Da die N-Type-Schnittstelle im Rundfunk, in der Telekommunikation, in der Messtechnik und in der drahtlosen Infrastruktur weit verbreitet ist, unterstützen die N-Type-Abschlusswiderstände von Amphenol RF eine robuste mechanische Leistung, eine hochwertige HF-Konsistenz und ein umfassendes Teileportfolio für Standard- und erweiterte Frequenzanwendungen. Die Steckverbinderserie bietet außerdem eine Leistung von DC bis zu 11 GHz (und bis zu 18 GHz in Designs mit erweitertem Bereich) in der breiteren N-Type Steckverbinderfamilie.

Merkmale und Vorteile

• Die dem Industriestandard entsprechende N-Type-Schnittstelle gewährleistet die Kompatibilität mit einer breiten Palette von HF-Geräten, Kabelbaugruppen und Infrastrukturen und vereinfacht so die Beschaffung und Integration.
• DieImpedanz von 50 Ω (Standard für die N-Type-Serie) entspricht den meisten HF-Übertragungssystemen und Abschlussanforderungen und gewährleistet eine angemessene Fehlanpassungskontrolle und Signalintegrität.
• Der Gewindekupplungsmechanismus bietet starke, vibrationsbeständige Verbindungen, die sich für Anwendungen im Freien, für mobile und raue Umgebungen eignen - ein Vorteil, der von der N-Type-Steckverbinderfamilie übernommen wurde.
• Diebreite Frequenzunterstützung durch die zugrundeliegende Steckverbinderfamilie ermöglicht Abschlusslösungen, die für Hochfrequenzsystemsegmente geeignet sind, einschließlich einiger Teile mit erweitertem Bereich bis zu ~18 GHz.
• Ein umfassendes Teileportfolio mit Stecker- und Buchsenversionen, verschiedenen Wattzahlen und Chain-or-No-Chain-Optionen erleichtert die Auswahl des richtigen Abschlusses für Ihren Einsatz.

Wichtige technische Details

• Impedanz: Standard 50 Ω (wie auf der Produktseite für N-Typ-Abschlüsse von Amphenol RF aufgeführt: z. B. Teil 202109-10 ist 50 Ω).
• Frequenzbereich: Die N-Type-Steckverbinderserie unterstützt typischerweise DC - 11 GHz und bis zu DC - 18 GHz in Designs mit erweitertem Bereich. Bei Abschlusswiderständen ist die Leistung kabel- und konfigurationsabhängig.
• Steckzyklen: Die N-Type-Steckverbinderfamilie ist für ein Minimum von ca. 500 Steckzyklen unter Standardbedingungen ausgelegt. Bei Verwendung von festen Abschlüssen können die tatsächlichen Zyklen je nach Umgebung und Verwendung variieren.
• Temperaturbereich: Der typische Betriebsbereich für die Steckverbinderfamilie liegt bei -65 °C bis +165 °C. Der genaue Wert für einen bestimmten Abschluss hängt von den Materialien, der Ausführung und der Anschlussart ab.
• Besondere Merkmale: Gewindekupplung, hohe Leistungsdichte bei Standardformfaktor, Varianten mit erweiterter Frequenz verfügbar. Hinweis: Standard-N-Typ-Abschlusswiderstände von Amphenol RF werden in der Produktauflistung nicht als hermetisch abgedichtet oder speziell als IP67 eingestuft beschrieben, es sei denn, dies ist im Datenblatt angegeben.

Anwendungen

• Abschluss von ungenutzten HF-Ports in Basisstationen und drahtlosen Infrastrukturgeräten, bei denen die N-Type-Schnittstelle Standard ist, um die Integrität des Signalpfades zu gewährleisten und Reflexionen zu minimieren.
• Rundfunk-, Kabelverteilungs- oder Instrumentierungssysteme mit N-Typ-Steckverbindern, bei denen die abgeschlossenen Ports eine ordnungsgemäße Anpassung gewährleisten und eine Beeinträchtigung des Systems verhindern müssen.
• Outdoor- oder robuste Gehäuse und Racksysteme, bei denen die N-Type-Gewindekupplung eine dauerhafte mechanische Verbindung und Abschlussleistung unter Umweltbelastung bietet.
• Prüf- und Messgeräte, die stabile 50 Ω-Abschlüsse für Kalibrierung, Messung und Isolierung nicht verwendeter Anschlüsse erfordern.
• RF-Netzwerkinstallationen für Telekommunikations-, Radar-, Satelliten- oder WLAN-Systeme, bei denen sich Ingenieure auf eine standardisierte Anschlusslösung von einem zuverlässigen Anbieter verlassen.

Entdecken Sie unser komplettes Angebot an N-Typ-Abschlusswiderständen von Amphenol RF. Wenn Sie einen kundenspezifischen Leistungswert, eine Umweltabdichtung, eine alternative Konfiguration oder einen speziellen Impedanzwert außerhalb des Standardkatalogs benötigen, wenden Sie sich bitte an unser Technikteam, um eine maßgeschneiderte Lösung zu erhalten.
