RF-Dämpfungsglieder
Kontrollierte Signalreduzierung zum Schutz, zur Kalibrierung und Optimierung von RF-Systemen
RF-Dämpfungsglieder
HF-Dämpfungsglieder von Amphenol RF bieten eine zuverlässige und präzise Signalreduzierung und helfen Ingenieuren dabei, Geräteüberlastungen zu vermeiden, Testaufbauten zu kalibrieren und Signalpegel in komplexen HF-Systemen zu verwalten. Diese Dämpfungsglieder bieten eine feste Dämpfung in den gängigen SMA- und N-Typ-Schnittstellen und unterstützen alles von Laborinstrumenten bis hin zu Telekommunikations- und Wireless-Anwendungen.
Unsere Dämpfungsglieder sind mit einer Dämpfung von 1 dB bis 10 dB in SMA- und N-Typ-Formaten mit einer Nennleistung von 2 W erhältlich und wurden für eine konsistente Einfügungsdämpfung, ein niedriges VSWR und langfristige Zuverlässigkeit entwickelt. Ganz gleich, ob Sie eine Feinabstimmung auf einem Prüfstand vornehmen oder die Leistung in einem HF-Netzwerk ausgleichen möchten, diese langlebigen und einfach zu installierenden Komponenten unterstützen eine sauberere und sicherere Systemleistung.
Merkmale und Vorteile
- Feste Dämpfungspräzision: Wählen Sie aus Standard-dB-Werten (1, 2, 3, 4, 5, 6, 8, 9, 10) für eine gleichmäßige Signalreduzierung.
- Mechanische Beständigkeit: Die maschinell bearbeiteten Gehäuse und beschichteten Oberflächen halten dem wiederholten Einsatz im Labor und im Feld stand.
- Standardisierung der Anschlüsse: SMA- und N-Typ-Schnittstellen gewährleisten eine breite Kompatibilität mit bestehenden Systemen.
- Beibehaltung der Signalintegrität: Ein niedriges VSWR schützt vor Reflexionen und bewahrt die Signaltreue.
- Belastbarkeit: Ausgelegt für Dauerbetrieb mit bis zu 2 W HF-Leistung.
Wichtige technische Details
- Impedanz: 50 Ω (Standard für RF-Systeme).
- Steckertypen: SMA, N-Typ (beide in festen dB-Werten erhältlich).
- Dämpfungsbereich: Fest eingestellt von 1 dB bis 10 dB (SMA- und N-Typ-Modelle)
- Typische Frequenzleistung: SMA bis zu ~18 GHz; N-Type bis zu ~11 GHz (abhängig vom Stecker; Kabel kann den Bereich beeinflussen) .
- Nennleistung: 2 W kontinuierlich.
- Aufbau: SMA/N-Typ-Steckverbinder mit Gewinde; robuste Metallgehäuse; Standard-VSWR-Spezifikationen.
Anwendungen
- Prüfung und Messung - Präzise Signaldämpfung in Analysegeräten und Prüfvorrichtungen.
- Geräteschutz - Verhinderung von Sättigung oder Beschädigung empfindlicher RF-Komponenten.
- Systemabstimmung - Ausgleich von Signalpegeln in verteilten Systemen.
- Prototyping und Entwicklung - Bieten Sie flexible Signalkonditionierung im RF-Design.
- Antennen- und Verbindungstests - Simulieren Sie Pfadverluste und testen Sie Empfängerschwellenwerte.
Durchsuchen Sie unsere Standard-SMA- und N-Typ-HF-Dämpfungsglieder, um den genauen Dämpfungswert zu finden, den Sie benötigen. Wenn Sie kundenspezifische Leistungswerte, Impedanzanforderungen oder robuste Lösungen benötigen, wenden Sie sich an uns, um die auf Ihre spezielle Anwendung zugeschnittenen technischen Optionen zu besprechen.
Spezifikationen
| Parameter | Wert / Bereich |
| Impedanz | 50 Ω (Standard für RF-Systeme) |
| Frequenzbereich | SMA: DC-18 GHz; N-Typ: DC-11 GHz (abhängig vom Steckverbinder; die Leistung variiert je nach Kabel) |
| Steckzyklen | SMA & N-Typ: ~500 Zyklen (kann bei Baugruppen zwischen den Serien variieren) |
| Temperaturbereich | -40 °C bis +85 °C typisch (variiert je nach Steckverbinder und Kabeltyp) |
| Besondere Merkmale | Standardmäßige Fest-DB-Werte; langlebige Metallgehäuse; niedriges VSWR; kompaktes, robustes Design |
Ausgewählte Produkte

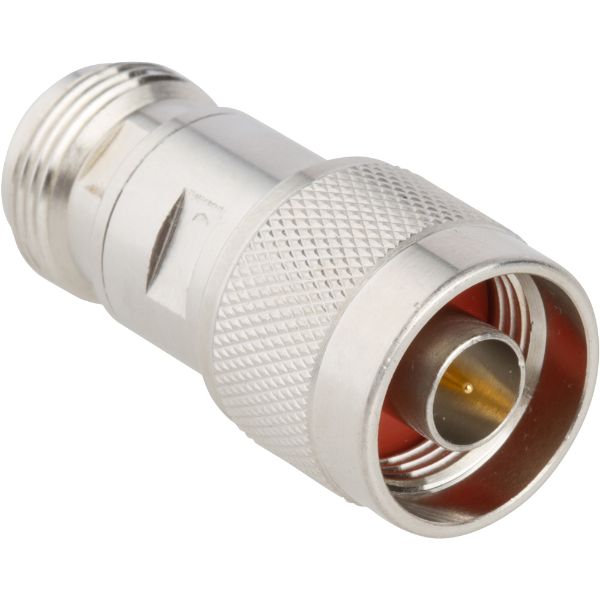

.jpg)
.jpg)
Alle Dämpfungsglied-Produkte
