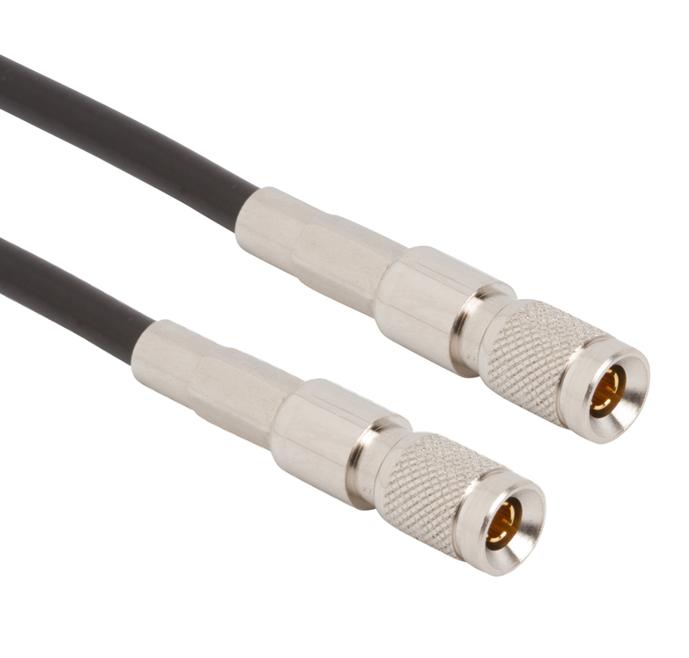

1.0-2.3 Kabelkonfektionen
Kompakte Push-Pull-HF-Kabel mit hoher Dichte, die für die heutigen Rundfunk- und Instrumentierungssysteme entwickelt wurden.
Übersicht
Amphenol RF bietet mit seiner 1.0-2.3 Kabelkonfektionsfamilie Ingenieuren und Einkäufern eine raffinierte Lösung für platzbeschränkte HF-Verbindungen. Entwickelt für die DIN 1.0/2.3 Steckerschnittstelle, bieten diese Konfektionen Push-Pull-Kopplung, kompakte Stellfläche und breite Kompatibilität mit Standard-Koaxialkabeln und Industriestandard-Schnittstellen.
Ob in Broadcast-Video-Systemen, Kommunikationsprüfständen oder dichten Instrumentengestellen, die 1.0-2.3-Baugruppen kombinieren zuverlässige Leistung mit hoher Anschlussdichte und schneller Installation. Die Serie unterstützt sowohl 50 Ω- als auch 75 Ω-Impedanzvarianten (je nach Kabel/Serie), so dass Ingenieure die elektrische Leistung an ihre Systemanforderungen anpassen können.
Merkmale und Vorteile
- Die Push-Pull-Kupplung mit positiver Verriegelung beschleunigt die Montage und verhindert eine unbeabsichtigte Entkopplung in Umgebungen mit hohen Vibrationen oder hoher Dichte.
- Die kompakte Schnittstelle ermöglicht eine dichtere Platzierung der Steckverbinder, wodurch sich die 1,0-2,3-Kabelkonfektionen ideal für Schalttafeln, Racks oder Module eignen, bei denen der Platz knapp ist.
- 50 Ω- und 75 Ω-Varianten unterstützen eine breitere Palette von Systemen - von RF-Kommunikationsverbindungen bis hin zu Broadcast-/Videoanwendungen.
- Flexible Standardlängen und mehrere Konfigurationen (gerade, Stecker-zu-Stecker, Stecker-zu-Buchse) rationalisieren das Design-In und reduzieren das Risiko von Lieferzeiten.
- Standard-Prüfung der Kabelbaugruppe: Wie alle unsere Standard-Kabelbaugruppen (mit Ausnahme von Präzisions-Testkabeln) werden diese Baugruppen einer Hochtemperatur- und Durchgangsprüfung unterzogen, um eine zuverlässige Signalintegrität zu gewährleisten.
Wichtige technische Details
- Impedanz: Standardkonfigurationen umfassen 50 Ω, wobei für Rundfunk-/Videoanwendungen spezielle 75 Ω-Versionen erhältlich sind.
- Frequenzbereich: Die typische Leistung reicht bis zu ~4 GHz (insbesondere für 75 Ω-Versionen) und bis zu ~10 GHz für 50 Ω-Varianten, je nach Kabeltyp und Konfiguration.
- Steckzyklen: Die DIN 1.0/2.3 Steckverbinderschnittstelle ist für mindestens ~500 Steckzyklen ausgelegt; die tatsächlichen Zyklen für eine fertige Baugruppe können je nach Kabel, Anschluss und Verwendung variieren.
- Temperaturbereich: Die zugrundeliegende Steckverbinderfamilie ist für ca. -40 °C bis +155 °C spezifiziert; der tatsächliche Montagebereich kann vom Kabelmantel und der Terminierung abhängen.
- Besondere Merkmale: Push-Pull-Kupplung mit Verriegelungsmechanismus; platzsparende Grundfläche; erhältlich sowohl in serieninternen als auch in serienübergreifenden Konfigurationen (z. B. 1,0-2,3 zu BNC) für flexible Systemintegration.
Anwendungen
- Rundfunk-Videosysteme: Mit den speziellen 75 Ω-Versionen der 1.0-2.3-Kabelkonfektionen eignen sie sich hervorragend für SD-, HD- und 3 Gb/s-Videoanwendungen mit hoher Dichte in Racks und Patch-Panels.
- Test- und Messgeräte: Die kompakte Grundfläche und die Schnellkupplung unterstützen Verbindungen von Platine zu Kabel oder Modul zu Modul in Testsystemen mit hoher Kanalzahl.
- Telekommunikations- und Datenübertragungsinfrastruktur: Rack-Umgebungen mit hoher Dichte profitieren von flachen, zuverlässigen RF-Verbindungen.
- Rundfunk-/Mediensignal-Routing: Die Verwendung der Baugruppenfamilie 1.0-2.3 trägt zur Optimierung des Platzbedarfs für Patch-Panels und zur Aufrechterhaltung der Signalintegrität in videogestützten Transportsystemen bei.
- Board-to-Cable- oder Cable-to-Cable-Verbindung: Die Verfügbarkeit sowohl von serieninternen (1.0-2.3 zu 1.0-2.3) als auch serienübergreifenden (1.0-2.3 zu BNC usw.) Konfigurationen ermöglicht flexible Systemarchitekturen.
