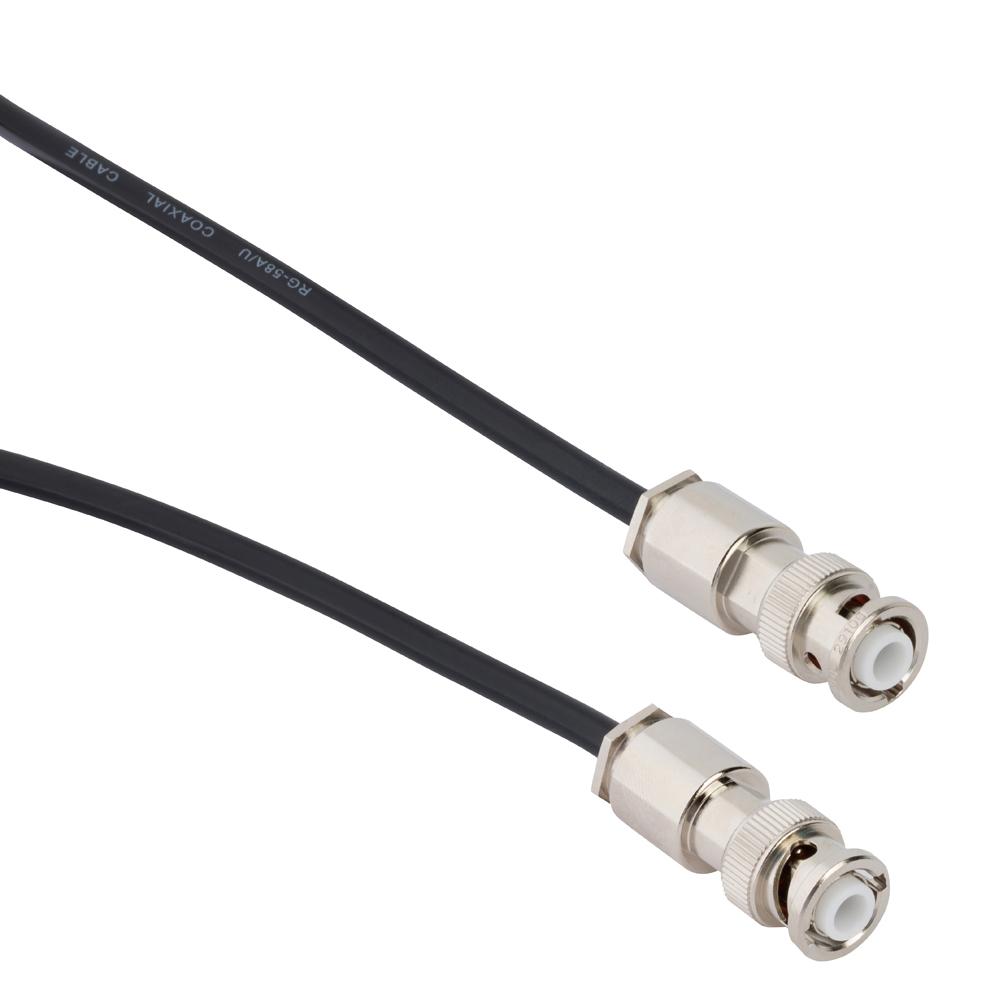

MHV-Kabelkonfektionen
Hochspannungskabel für die sichere und zuverlässige Signalübertragung in der Mess- und Energietechnik
Übersicht
Die MHV-Kabelbaugruppen von Amphenol RF wurden entwickelt, um Hochspannungssignalanwendungen mit sicherer Bajonettkupplung, zuverlässiger Isolierung und robuster mechanischer Konstruktion zu unterstützen.
Amphenol RF's MHV (Miniature High Voltage) Kabelkonfektionen bieten eine spezielle Verbindungslösung für Hochspannungsumgebungen, insbesondere in der Test- und Messtechnik, Laborinstrumenten und Stromversorgungssystemen. Die MHV-Schnittstelle basiert auf einem ähnlichen Formfaktor wie BNC-Steckverbinder und verfügt über einen verbesserten dielektrischen Abstand, um höhere Spannungspegel zu unterstützen - in der Regel bis zu 1.500 VRMS.
Diese Baugruppen werden in verschiedenen Kabelkonfigurationen und -längen angeboten, mit geraden und rechtwinkligen Steckeroptionen, um eine Reihe von mechanischen und elektrischen Anforderungen zu erfüllen. Die Bajonettkupplung gewährleistet eine sichere und zuverlässige Verbindung, während die Gesamtkonstruktion einen sicheren, wiederholbaren Einsatz in kritischen Systemen ermöglicht. Alle standardmäßigen MHV-Kabelbaugruppen werden auf ihre elektrische Zuverlässigkeit hin geprüft.
Merkmale und Vorteile
- Entwickelt für die Übertragung von Hochspannungssignalen bis zu 1.500 VRMS
- Bajonettverschluss für schnelles, sicheres Stecken
- Kompatibel mit flexiblen Koaxialkabeln wie RG-58 und RG-59
- Kompakter Formfaktor, geeignet für dichte Instrumentierungslayouts
- Verfügbar in geraden und rechtwinkligen Konfigurationen
- Hi-Pot und Durchgangsprüfung für Sicherheit und Zuverlässigkeit
- Vollständig geschirmte Schnittstelle zur Minimierung elektrischer Interferenzen
Wichtige technische Details
- Steckverbinder-Serie: MHV (Miniatur-Hochspannung)
- Schnittstellen-Typ: Bajonettverschluss für sichere Hochspannungsverbindung
- Kabelmontage-Optionen: Gerade und rechtwinklige Steckerkonfigurationen
- Kabel-Kompatibilität: RG-58, RG-59 und andere Hochspannungskoaxialkabeltypen
- Prüfprotokoll: Alle Standardbaugruppen werden auf Hochspannung und Kontinuität getestet
Anwendungen
MHV-Kabelbaugruppen werden üblicherweise verwendet in:
- Hochspannungsprüfgeräten und Kalibriersystemen
- Stromversorgungen und Messgeräten
- Laborinstrumenten und Signalanalysatoren
- Medizinische Diagnosegeräte (ohne Patientenkontakt)
- Systeme zur Teilchendetektion und Hochenergiephysik
- Industrielle Steuergeräte, die Hochspannungssignale benötigen
Durchsuchen Sie das Standardangebot an MHV-Kabeln von Amphenol RF oder wenden Sie sich an unser Entwicklungsteam, um eine kundenspezifische Lösung für Ihre Hochspannungssignalanforderungen zu finden.
