Mini-BNC-Stecker
Platzsparende RF-Steckverbinder mit hoher Bandbreite für Rundfunk und Messtechnik
Übersicht

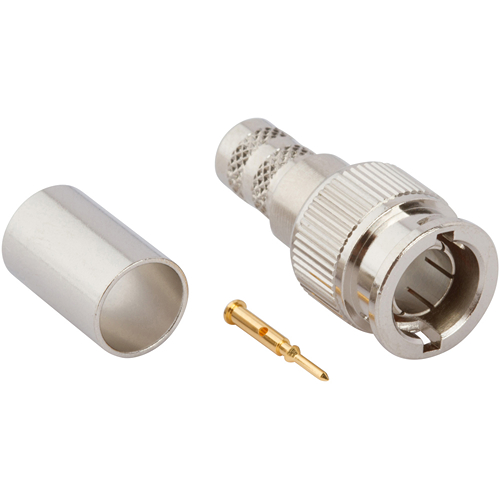

Die Mini-BNC-Serie von Amphenol RF bietet Standard-BNC-Leistung in einem kompakten Gehäuse, das sich perfekt für platzbeschränkte Designs eignet. Diese Steckverbinder unterstützen Frequenzen bis zu 12 GHz - insbesondere die 12G-Broadcast-Varianten - und gewährleisten eine hervorragende Signaltreue für hochauflösende Video- und Präzisionstestgeräte.
Die Mini-BNC-Steckverbinder, die in geraden und rechtwinkligen Versionen für die Leiterplatten- und Kabelmontage angeboten werden, sind auf einfache Integration und langfristige Zuverlässigkeit ausgelegt. Ihre robuste Konstruktion und die schnelle Bajonettkupplung eignen sich für anspruchsvolle Umgebungen und gewährleisten gleichzeitig eine hervorragende Signalqualität.
Merkmale und Vorteile
- Kompakter Formfaktor verkleinert den Platzbedarf des Steckers bei gleichzeitiger Beibehaltung der vollwertigen BNC-Schnittstelle
- Hochfrequenzunterstützung bis zu 12 GHz auf Broadcast-Grade-Baugruppen mit verlustarmen Kabeln
- Schnelle Bajonettkupplung ermöglicht schnelles, sicheres Stecken und Trennen
- Langlebige Konstruktion, die für häufige Steck- und Trennzyklen ausgelegt ist
- Vielseitige Konfigurationen mit Kabelsteckern, PCB-Buchsen, Bulkheads und rechtwinkligen Versionen
Wichtige technische Details
- Impedanz: 50 Ω nominal für RF; ausgewählte Baugruppen bieten 75 Ω für 12G-Signalpfade
- Frequenzbereich: DC-12 GHz auf verlustarmen Koaxialkabeln in Broadcast-Qualität; typische analoge RF bis zu 4 GHz
- Steckzyklen: 500+ Zyklen erwartet, wobei die elektrische und mechanische Integrität erhalten bleibt
- Temperaturbereich: -55 °C bis +105 °C je nach Kabel und Material
- Kopplung: Bajonett (1/4-Drehung) gewährleistet schnelle und zuverlässige Verbindungen
Anwendungen
- 12G-Rundfunk und hochauflösende Videosysteme
- Kompakte Messgeräte und RF-Testgeräte
- RF-Module und Netzwerkanalysatoren für die Rackmontage
- Eingebettete RF-Systeme, die eine Standard-BNC-Schnittstelle auf engem Raum benötigen
- Schnell einsatzbereite oder vor Ort getestete Kabelkonfigurationen
Entdecken Sie unser komplettes Sortiment an Mini-BNC-Steckverbindern - mit geraden und rechtwinkligen Leiterplattenbuchsen, Kabelsteckern, Adaptern und 12-GHz-kompatiblen Modellen. Für kundenspezifische Kabelbaugruppen, Impedanzanpassung oder robuste Steckverbinderoptionen wenden Sie sich an unser Technikteam, um eine maßgeschneiderte Lösung für Ihr Projekt zu finden.
Specifications
Mini-BNC Connectors
Electrical
| Impedance | 75 Ohm |
| Frequency Range | DC - 4 GHz |
| Voltage Rating | 500 Volts RMS Continuous |
| Dielectric Withstanding Voltage | 1000 VRMS Min |
| VSWR (Return Loss) | |
|
DC - 1 GHz
|
1.16 (-23 dB) Max |
| Insulation Resistance | 5000 MΩ Min |
| Insertion Loss | 0.10 dB Max @ 1 GHz |
Environmental
| Temperature Range | −65°C to +165°C |
| Thermal Shock | MIL-STD-202, Method 108, Condition D |
| Corrosion | MIL-STD-1344, Method 1001, Condition B |
| Vibration | MIL-STD-202, Method 204 (Test Condition B) |
| Mechanical Shock | MIL-STD-202, Method 213 (Test Condition B) - No Discontinutiy Permitted. |
| Moisture Resistance | EIA-364-31, Method II, Condition C |
Mechanical
| Mating Cycles | 500 Min |
| Coupling Mechanism | Bayonet |
| Engagement Force | ≤ 5 lbs (22 N) |
| Disengagement Force | ≥ 1.5 lbs (7N) |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
