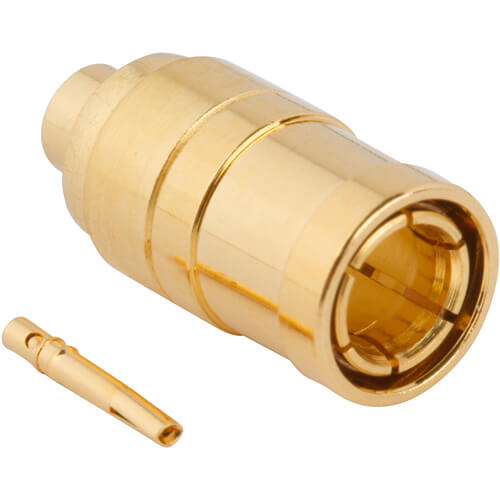

Mini-SMB-Steckverbinder
Kompakte RF-Lösungen für 75 Ω Video- und Broadcast-Anwendungen
Übersicht
Die Mini-SMB-Steckverbinder von Amphenol RF wurden speziell für kompakte 75-Ω-Systeme entwickelt und bieten zuverlässige Breitbandleistung in einem praktischen Snap-on-Design. Optimiert für Rundfunk, Kabel und Instrumentierung, kombinieren diese Steckverbinder Benutzerfreundlichkeit mit präziser Signalintegrität, was sie ideal für platzbeschränkte Installationen macht.
Die Mini-SMB-Steckverbinder sind in geraden und rechtwinkligen Konfigurationen für die Leiterplatten- und Kabelmontage erhältlich und bieten professionelle Leistung in Anwendungen, die von Testgeräten bis hin zu 12G-Videoverteilungssystemen reichen.
Merkmale und Vorteile
- Präzise 75 Ω Impedanz: Maßgeschneidert für Video-, Broadcast- und Testsysteme - für minimale Signalreflexionen
- Schnappbarer Schnellanschluss: Schnelles, werkzeugloses Anschließen, geeignet für häufige Rekonfigurationen vor Ort
- Unterstützung für hohe Frequenzen: Geeignet für Frequenzen bis zu 6 GHz, ausgewählte Kabel sind für 12 GHz geeignet
- Miniatur-Design: Kompakte Größe passt zu dichten Layouts, ideal für modulare Elektronik
- Robuste Konstruktion: Langlebiger Kupplungsmechanismus für mehr als 500 Steckzyklen ausgelegt
Wichtige technische Details
- Impedanz: 75 Ω nominal - Standard für Rundfunk- und Videobaugruppen
- Frequenzbereich: DC-6 GHz; unterstützt 12 GHz auf verlustarmen Kabeln in Broadcast-Qualität
- Kupplungsart: Aufsteckbare Schnappverbindung für schnelle Montage
- Steckzyklen: ≥ 500 Zyklen zur Erhaltung der mechanischen und elektrischen Leistung
- Temperaturbereich: -55 °C bis +105 °C, je nach Kabel- und Steckerkonfiguration
Anwendungen:
- Verteilersysteme für Rundfunk und Kabelfernsehen
- 12G Video und hochauflösende Signalwege
- Kompakte RF-Instrumentierung und Feldtestaufbauten
- Medizinische und industrielle Video-/Audiomodule
- Eingebettete Systeme, die präzise 75 Ω RF-Verbindungen erfordern
Durchsuchen Sie unser komplettes Mini-SMB-Sortiment mit Kabelsteckern, Leiterplattenbuchsen, rechtwinkligen Adaptern und 12-GHz-zertifizierten Versionen. Wenn Ihr Projekt kundenspezifische Kabellängen, spezielle Kabelübertragungsarten oder eine verbesserte mechanische Festigkeit erfordert, wenden Sie sich an unser Entwicklungsteam, um eine auf Ihre Sende- und Testanforderungen zugeschnittene Steckerlösung zu entwickeln.
Specifications
Mini-SMB Connectors
Electrical
| Impedance | 75 Ohm |
| Frequency Range | DC - 2 GHz |
| Voltage Rating | 335 Volts RMS Continuous |
| Dielectric Withstanding Voltage | 750 VRMS Max |
| VSWR (Return Loss) | |
|
Straight DC - 2 GHz
|
1.33 (-17 dB) Max |
|
Right Angle DC - 2 GHz
|
1.43 (-15 dB) Max |
| Insulation Resistance | 1000 MΩ Min |
| Center Contact Resistance | 6 mΩ Max |
| Outer Contact Resistance | 1 mΩ Max |
| RF Leakage | 55 dB Max (DC - 2 GHz) |
| Insertion Loss | .1 √(f(GHz)) dB Max |
|
Straight 1.5 GHz
|
0.30 dB Max |
|
Right Angle 1.5 GHz
|
0.60 dB Max |
Environmental
| Temperature Range | −65°C to +165°C |
| Thermal Shock | MIL-STD-202, Method 107, Condition B |
| Corrosion | MIL-STD-202 Method 101 (Test Condition B) |
| Vibration | MIL-STD-202, Method 101, Condition B |
| Mechanical Shock | MIL-STD-202, Method 204, Condition D |
| Moisture Resistance | MIL-STD-202, Method 213, Condition B |
Mechanical
| Mating Cycles | 500 Min |
| Coupling Mechanism | Snap-On |
| Engagement Force | ≤ 14 lbs (62N) |
| Disengagement Force | > 2 lbs (9N) |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
Interface Dimensions
Plug
.jpg)
Jack
.jpg)
