Mini-UHF-Stecker
Kompakte RF-Steckverbinder mit Gewinde bieten UHF-Leistung auf kleinstem Raum
Übersicht
Die Mini-UHF-Serie von Amphenol RF bietet die herkömmliche UHF-Schnittstelle in einem miniaturisierten 3/8-24-Gewindeformat, das für Anwendungen auf engem Raum optimiert ist, ohne dass die Signalfähigkeiten beeinträchtigt werden. Diese Steckverbinder bieten eine exzellente HF-Leistung bis 2,5 GHz bei gleichzeitiger Reduzierung von Größe, Gewicht und Kosten - ideal für Installationen in tragbaren, eingebetteten und Broadcast-Systemen.

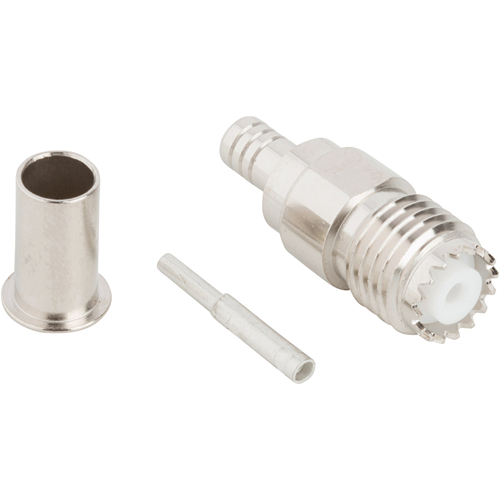

Die Mini-UHF-Steckverbinder bieten sowohl Kabelstecker- als auch Buchsenoptionen sowie Buchsen für die Leiterplatten- und Schalttafelmontage und bieten vielseitige Integrationspfade und eine zuverlässige Gewindekupplung, die eine stabile Konnektivität in kompakten Umgebungen gewährleistet.
Merkmale und Vorteile
- Miniaturisiertes 3/8-24-Gewinde: Bietet UHF-ähnliche Zuverlässigkeit auf kleinerem Raum
- Breite RF-Fähigkeit: Funktioniert von DC bis 2,5 GHz und unterstützt Mobilfunk-, Rundfunk- und Wireless-Anwendungen
- Mehrere Montageoptionen: Erhältlich mit Crimp-Kabelsteckern/-buchsen und PCB-/Panel-Montageversionen für mehr Flexibilität beim Design
- Kostengünstige Druckgußgehäuse: Kostengünstige und leichte Designs mit gegossenen Isolatoren und PTFE für Langlebigkeit und Hitzebeständigkeit
- Gewindekupplung: Sichere Verbindungen, resistent gegen Vibrationen und Signalverschlechterung
Wichtige technische Details
- Impedanz: 50 Ω nominal, passend zu Standard-HF-Systemen
- Frequenzbereich: DC bis 2,5 GHz, daher geeignet für drahtlose und RF-Verteilung
- Spannungsfestigkeit: Kontinuierlich 335 VRMS, dielektrische Festigkeit bis zu 1.000 VRMS
- Material und Isolierung: Gehäuse aus vernickeltem Messing, PTFE-Isolatoren gewährleisten Langlebigkeit und thermische Stabilität
- Mechanismus zum Verbinden: Schnittstelle mit Gewinde 3/8-24 bietet eine robuste mechanische Verbindung
Anwendungen
- Test und Überwachung von Mobilfunk-Basisstationen
- Tragbare Funk- und drahtlose Kommunikationsgeräte
- Broadcast-Systeme, bei denen Platz und Gewicht eine Rolle spielen
- PC/LAN-Geräte und eingebettete IoT-Module
- Antennenanschlüsse in UAVs, Fahrzeugen und Messgeräten
Entdecken Sie unser Mini-UHF-Sortiment mit Kabelstecker- und -buchsenversionen, Leiterplatten-/Plattenbuchsen und Gewindeadaptern für die Verbindung mit UHF-, SMA-, TNC- und FME-Anschlüssen. Wenn Sie kundenspezifische Kabelkonfektionen oder robuste Konfigurationen benötigen, wenden Sie sich an unser technisches Team, um maßgeschneiderte Lösungen für Ihre kompakten RF-Systeme zu finden.
Specifications
Mini-UHF Connectors
Electrical
| Impedance | 50 Ohm |
| Frequency Range | DC - 2.5 GHz |
| Voltage Rating | 335 Volts RMS Continuous |
| Dielectric Withstanding Voltage | 1000 VRMS Max |
| VSWR (Return Loss) | |
|
DC - 2.5 GHz
|
1.25 (-19 dB) Max |
| Insulation Resistance | 5000 MΩ Min |
Environmental
| Temperature Range | −55°C to +85°C |
Mechanical
| Mating Cycles | 500 Min |
| Coupling Mechanism | Threaded |
| Mating Torque, Min Working | Hand-Tighten |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
Interface Dimensions
Plug
Jack
