QN-Steckverbinder
Zuverlässige, schnell anschließbare RF-Lösungen für Schalttafeln, Prüfvorrichtungen und Kabelkonfektionen
Übersicht

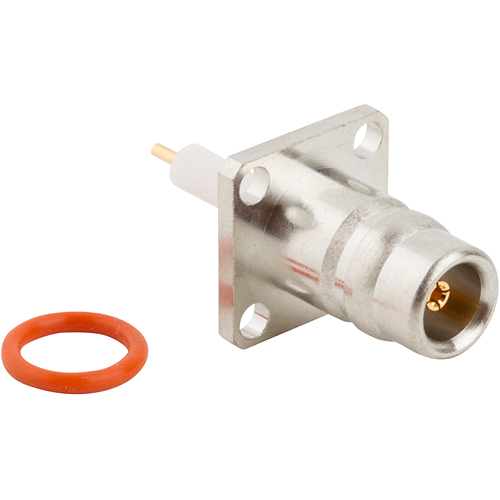

Die QN-Steckverbinder von Amphenol RF bieten robuste Leistung in Anwendungen, bei denen Geschwindigkeit und Bandbreite entscheidend sind. Mit einer Vierteldrehungs-Schnellverbindungsschnittstelle bietet QN ein schnelles Stecken und Trennen ohne Beeinträchtigung der Signalintegrität oder Haltbarkeit.
QN-Steckverbinder wurden für Flexibilität und Zuverlässigkeit entwickelt und unterstützen Anwendungen von Labortests bis hin zu Telekommunikations- und Verteidigungssystemen. Sie sind in den Formaten Adapter, Bulkhead, Kabelmontage und Schalttafelmontage erhältlich und bieten somit Vielseitigkeit für die unterschiedlichsten technischen Anforderungen.
Merkmale und Vorteile
- Schnelles, sicheres Stecken: ¼-Dreh-Kupplungsmechanismus gewährleistet schnelles Verbinden/Trennen bei gleichbleibender HF-Leistung
- Hochfrequenz-Fähigkeit: Optimiert für Breitbandanwendungen bis zu 4 GHz
- Langlebige Konstruktion: Gehäuse aus rostfreiem Stahl und vergoldete Zentren widerstehen rauen Umgebungen
- Vielseitige Montage: Kabel-, Schalttafel-, Schott- und Adapterkonfigurationen bieten Designflexibilität
- Testfreundlich: Ideal für den Einsatz im Labor und in Vorrichtungen, ermöglicht einen zuverlässigen Durchsatz bei wiederholten Steckvorgängen
Wichtige technische Details
- Impedanz: 50 Ω
- Frequenzbereich: DC - 4 GHz (abhängig von Stecker und Kabel)
- Steckzyklen: Mindestens 500 typisch, variiert je nach Baugruppe
- Temperaturbereich: -55 °C bis +165 °C (abhängig vom Steckverbindermaterial)
- Korrosionsbeständigkeit: Gehäuse aus rostfreiem Stahl mit Passivierung
Anwendungen
- RF-Testvorrichtungen und Instrumentierung
- Patching und Kalibrierung von Telekommunikationsgeräten
- RF-Verkabelung für Verteidigung und Raumfahrt
- Schalttafelmontierte RF-Schnittstellen
- Prototyping und Laborumgebungen
Entdecken Sie den Katalog von Amphenol RF mit QN-Steckverbindern für Standard-Schnellanschlussfelder und Kabelkonfektionen. Für kundenspezifische Variationen - wie z.B. bestimmte Längen, Anschlüsse oder Materialoberflächen - steht unser Ingenieurteam bereit. Kontaktieren Sie uns, um Ihre kundenspezifischen Anforderungen zu besprechen.
Specifications
QN Connectors
Electrical
| Impedance | 50 Ohm |
| Frequency Range | DC - 11 GHz |
| Voltage Rating | 500 Volts RMS Continuous |
| Dielectric Withstanding Voltage | 2500 VRMS Max |
| VSWR (Return Loss) | |
|
DC - 3 GHz
|
1.052 (-32 dB) Max |
|
3 - 6 GHz
|
1.12 (-25 dB) Max |
|
6 - 11 GHz
|
1.22 (-20 dB) Max |
| Insulation Resistance | 5000 MΩ Min |
| Center Contact Resistance | 1.5 mΩ Max |
| Outer Contact Resistance | 1.5 mΩ Max |
| RF Leakage | -90 dB Max (DC - 3 GHz) |
| Insertion Loss | .03 √(f(GHz)) dB Max |
| Power Handling | 300 W @ 2.5 GHz @ 25ºC |
Environmental
| Temperature Range | −40°C to +125°C |
| Thermal Shock | IEC 60169-1 16.4 (-40⁰C to +125⁰C) |
| Corrosion | MIL-STD-202, Method 101 (Test Condition B) |
| Vibration | IEC-1169-1 Paragraph 9.3.3 (10-500 Hz;5g) |
| Moisture Resistance | MIL-STD-202 F, Method 106 F |
Mechanical
| Mating Cycles | 100 Min |
| Coupling Mechanism | Push-Pull |
| Interface Specification | Quick Lock Formula - QN |
| Engagement Force | 6.75 lbs (30 N) Typ |
| Disengagement Force | 6.75 lbs (30 N) Type |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
