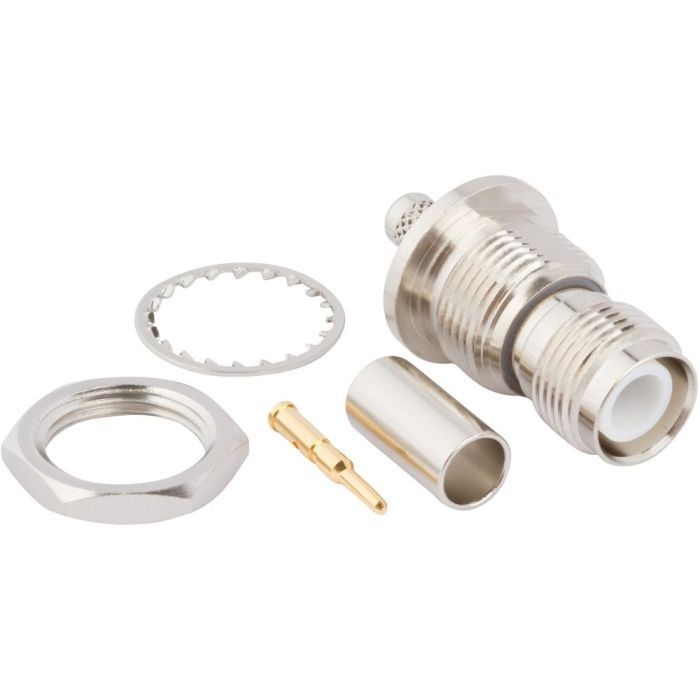

RP-TNC-Stecker
Zuverlässige, verpolungssichere RF-Steckverbinder mit Gewinde für sichere, witterungsbeständige Anwendungen
Übersicht
Die RP-TNC-Steckverbinder von Amphenol RF bieten die Langlebigkeit und Leistung von Standard-TNC-Schnittstellen für Anwendungen, die eine umgekehrte Polarität für eine verbesserte Manipulationssicherheit und die Einhaltung gesetzlicher Vorschriften erfordern. Ihre Gewindekupplung sorgt für eine sichere Verbindung mit hervorragender Beständigkeit gegen Vibrationen und Umwelteinflüsse und macht sie zu einer zuverlässigen HF-Schnittstelle.
Mit ihrer Kompatibilität für den Betrieb von DC bis 11 GHz (18 GHz für Designs mit erweiterter Reichweite) unterstützen RP-TNCs anspruchsvolle drahtlose, industrielle und Outdoor-Anwendungen. Ein komplettes Sortiment - einschließlich gerader und rechtwinkliger Stecker, Buchsen für die Schalttafelmontage und IP67-zertifizierte Mikrokoax-Versionen - sorgt für einen flexiblen Einsatz in verschiedenen Systemen.
Merkmale und Vorteile
- Schnittstelle mit umgekehrter Polarität - verhindert das Zusammenstecken mit Standard-TNCs
- Gewindekupplung - vibrationsbeständig und sicher
- Langlebige Konstruktion - Gehäuseaus Messing, Kontakte aus Berylliumkupfer
- Vielseitige Konfigurationen - gerade, rechtwinklig, Schalttafelmontage, IP67
- Breite Kabelkompatibilität - Mikrokoax(0,81, 1,32, 1,37 mm), LMR, RG-Typen
Wichtige technische Details
- 50 Ω Impedanz
- Frequenzbereich DC bis 11 GHz (bis zu 18 GHz bei Modellen mit erweiterter Reichweite)
- Umgekehrte Polarität: Stecker hat Buchsenkontakt und umgekehrt
- Erhältlich in IP67-zertifizierten Ausführungen mit Mikrokoax-Kompatibilität
Anwendungen
- Antennen und Basisstationen
- Industrielle und drahtlose Outdoor-Systeme
- Schwere Geräte und Fahrzeugkommunikation
- Sicherheit, Überwachung und manipulationssichere Installationen
Informieren Sie sich unten über unsere standardmäßigen RP-TNC-Kabelkonfektionen. Wenden Sie sich an unser Entwicklungsteam, wenn Sie kundenspezifische Lösungen benötigen - ganz gleich, ob Sie alternative Kabeltypen, spezielle Schalttafelkonfigurationen oder spezielle IP67-konforme Designs benötigen.
Specifications
TNC Connectors
Electrical
| Impedance | 50 Ohm |
| Frequency Range | DC - 11 GHz (DC - 18 GHz on Extended Range Designs) |
| Voltage Rating | 500 Volts Peak |
| Dielectric Withstanding Voltage | 1500 VRMS Max |
| VSWR (Return Loss) | |
DC - 11 GHz |
1.3 (-18 dB) Max |
| Insulation Resistance | 5000 MΩ Min |
| Center Contact Resistance | 1.5 mΩ Max |
| Outer Contact Resistance | 0.2 mΩ Max |
| RF Leakage | -60 dB Max @ 3 GHz |
| Insertion Loss | |
M39012 Straight Connectors |
0.18 dB Max @ 9 GHz |
M39012 Right Angle Connectors |
0.21 dB Max @ 9 GHz |
| Power Handling | 316 W @ 1 GHz @ 25 ºC |
Environmental
| Temperature Range | −65°C to +165°C |
| Thermal Shock | MIL-STD-202, Method 107 (Test Condition B) except high temp test @ +200⁰C |
| Corrosion | MIL-STD-202, Method 101 (Test Condition B) - 5% Salt Solution |
| Vibration | MIL-STD-202, Method 204 (Test Condition B) |
| Mechanical Shock | MIL-STD-202, Method 213 (Test Condition G) - No Discontinuity Permitted |
| Moisture Resistance | MIL-STD-202, Method 106 |
| Altitude | MIL-STD-202 Method 105 (Test Condition C) |
Mechanical
| Mating Cycles | 500 Min |
| Coupling Mechanism | Threaded |
| Interface Specification | MIL-STD-348 |
| Mating Torque | 4 - 6 inch-pounds (0.51 - 0.67 N-m) |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
Interface Dimensions
Plug
Jack
Verwandte Ressourcen
Zuverlässige High-Density-Verbindungen auf engstem Raum mit dem neuen SMP-zu-SMP-Adapter
Amphenol RF freut sich, die Erweiterung seines Koaxialadapter-Portfolios mit einem neuen SMP-Geradstecker-auf-SMPM-Geradstecker-Adapter bekannt zu geben, der Hochfrequenzleistung in einem Low-Profile-Gehäuse bietet.
Erweitertes Angebot an flexiblen Kabeln unterstützt industrielle Konnektivität
Amphenol RF freut sich, die Erweiterung unserer TNC-Produktserie mit hochleistungsfähigen Kabelkonfektionen auf einer Vielzahl beliebter flexibler Kabeltypen ankündigen zu können
Unterstützt schwere Geräteausführungen mit wasserdichten IP67 RP-TNC-Anschlüssen
Amphenol RF freut sich, die Erweiterung der beliebten TNC-Schnittstelle im Miniaturformat um zusätzliche Konfigurationen mit umgekehrter Polarität bekannt zu geben.
Integrieren Sie Sicherheit in Ihr System mit der wasserdichten HD-BNC-Schnittstelle
Amphenol RF freut sich, eine große Auswahl an wasserdichten HD-BNC-Steckverbindern mit IP67-Klassifizierung anbieten zu können. Diese Steckverbinder wurden speziell für den Einsatz in Anwendungen entwickelt, bei denen das System durch Witterungseinflüsse beeinträchtigt werden kann.

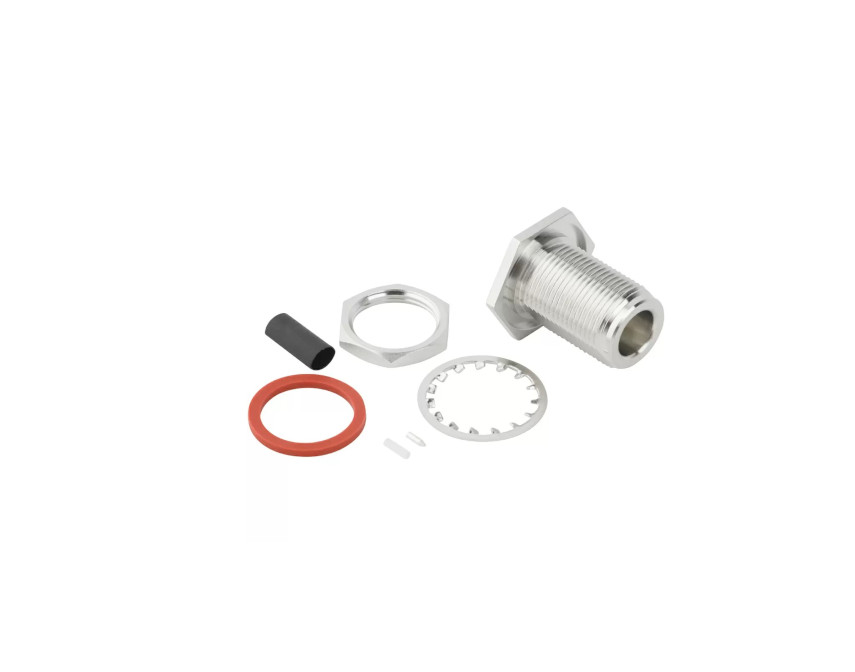

Erleben Sie robuste Langlebigkeit mit neuen versiegelten N-Typ Schottsteckern
Amphenol RF freut sich, sein N-Type-Produktportfolio für die Kabelmontage mit zusätzlichen IP-geschützten Schottwandbuchsen-Konfigurationen zu erweitern. Diese 50-Ohm-HF-Steckverbinder sind eine langlebige Option, die mit einem Gewindekupplungsmechanismus ausgestattet ist.

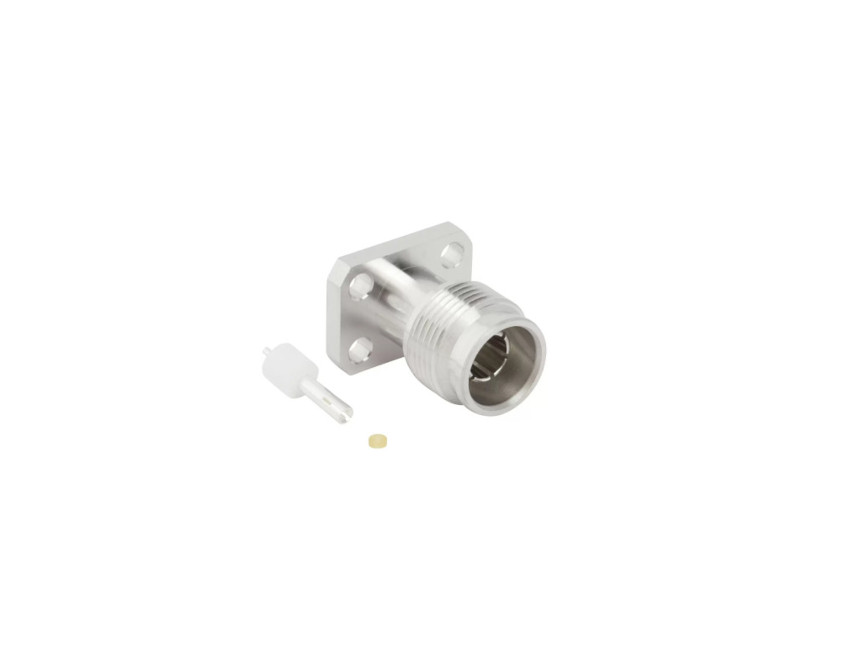

Ermöglicht hochpräzise Messungen bis zu 40 GHz mit 2,92-mm-Steckern
Amphenol RF freut sich, die 2,92 mm Steckverbinderschnittstelle in sein robustes Portfolio an HF-Verbindungsoptionen aufzunehmen. Diese Steckverbinderserie wurde entwickelt, um ein niedriges VSWR und eine hervorragende Rückfluss- und Einfügungsdämpfung zu bieten, zusammen mit einer hohen Belastbarkeit.
Neue HD-BNC-Verbindungsoptionen für ultraflexible, verlustarme Kabel
Amphenol RF freut sich, die Erweiterung der HD-BNC-Produktreihe um zwei neue Kabelsteckverbinder bekannt zu geben. Diese Steckverbinder sind speziell für den Anschluss an den Kabeltyp LMR-195-UF von Times Microwave konzipiert, der als ultraflexible, verlustarme Kabeloption entwickelt wurde.

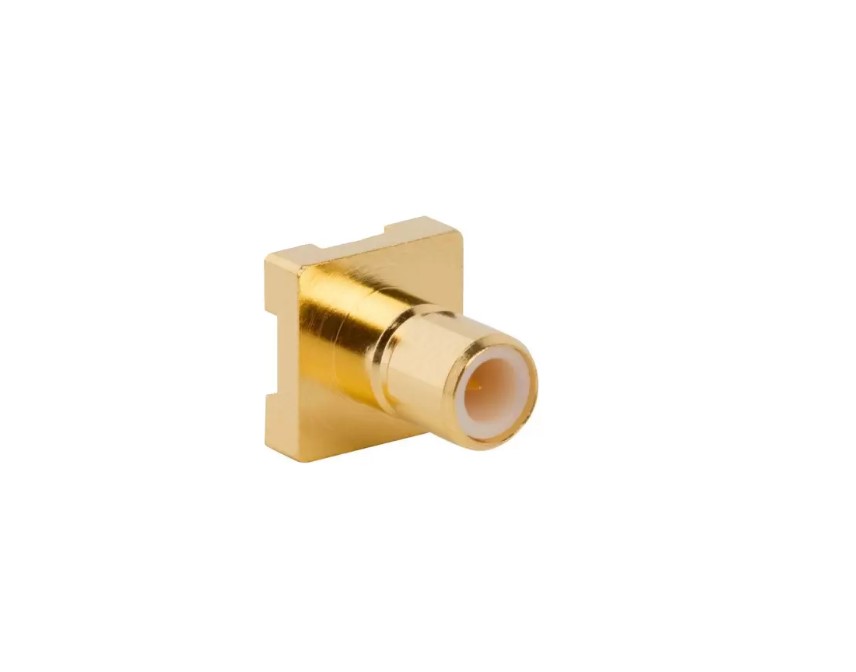

Sichere 50-Ω-Anschlüsse auf Leiterplattenebene mit der kompakten SMB-Buchse für Oberflächenmontage
Amphenol RF freut sich, eine neue Hochleistungs-SMB-Buchse für die Oberflächenmontage in unser breites Portfolio von SMB-Steckverbindern aufzunehmen.
Vermeiden Sie Signalunterbrechungen mit N-Steckern, die für raue Bedingungen ausgelegt sind
Amphenol RF freut sich, sein Portfolio an Lösungen für extreme Belastungen durch neue N-Typ Kabelsteckerkonfigurationen zu erweitern.
Genaue Prüfungen mit Hochfrequenzadaptern von 2,4 mm auf 2,92 mm durchführen
Amphenol RF freut sich, die neuen hochleistungsfähigen 2,4-mm-Stecker- oder Klinkenstecker-auf-2,92-mm-Klinkenstecker-Adapter in unser umfangreiches und allumfassendes Adapterportfolio aufzunehmen.
Wasserdichte und manipulationssichere vorkonfigurierte Kabelkonfektionen erhöhen den Designwert
Amphenol RF freut sich, wasserdichte, IP-zertifizierte und manipulationssichere Kabelkonfektionen anbieten zu können, die aus 1,13 mm Mikrokoaxialkabel bestehen.
Amphenol RF bietet neuen 3D-CAD-Modellkatalog auf Abruf
Amphenol RF freut sich, über die B2B-Community von Cadenas PARTSolutions 3D-CAD-Modelle auf Abruf bereitstellen zu können.
Wasserdichte IP67-zertifizierte BNC-Anschlüsse verbessern die Systemintegrität
Amphenol RF freut sich, weitere Produkte in sein wasserdichtes IP67-Produktportfolio aufzunehmen. Diese neueste Erweiterung umfasst drei BNC-Schottbuchsen, die für die beliebten Kabel RG-58, RG-142 und LMR-240 ausgelegt sind.
Neue 2,2-5-Steckverbinder geben der 5G-Mobilfunktechnologie Auftrieb
Amphenol RF freut sich, die Erweiterung unserer 2.2-5 Produktserie vorstellen zu können. Diese Erweiterung umfasst neue Stecker- und Buchsenkabelkonfigurationen, die für 0,141" konforme, RG-402, Times Tflex 402 und Belden 1673A semi-rigid Kabel entwickelt wurden.
Entwicklung von Designs für den Außeneinsatz mit neuen IP67-TNC-Buchsen
Amphenol RF freut sich, die Erweiterung der beliebten TNC-Miniaturschnittstelle um zusätzliche Konfigurationen für Mikrokoaxialkabel anzukündigen.

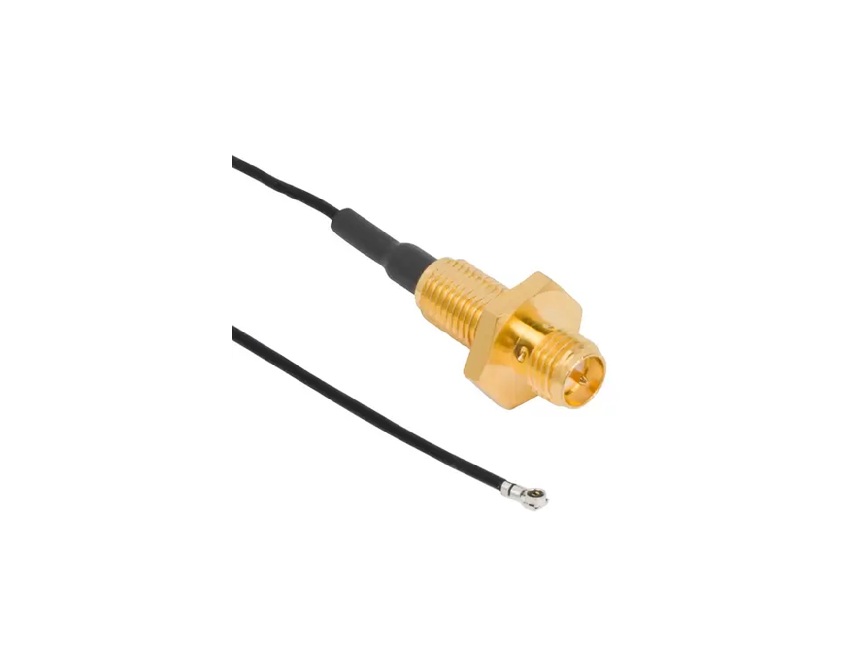

Trotzen Sie dem Sturm mit RP-SMA-Buchsen auf AMC4-Steckern, die wetterfeste Verbindungen bieten
Amphenol RF freut sich, die neue RP-SMA-Einbaubuchse auf AMC4-Stecker-Mikro-Miniatur-Kabelkonfektion in unser robustes und breites Portfolio von Kabelkonfektionen mit fester Länge aufzunehmen.

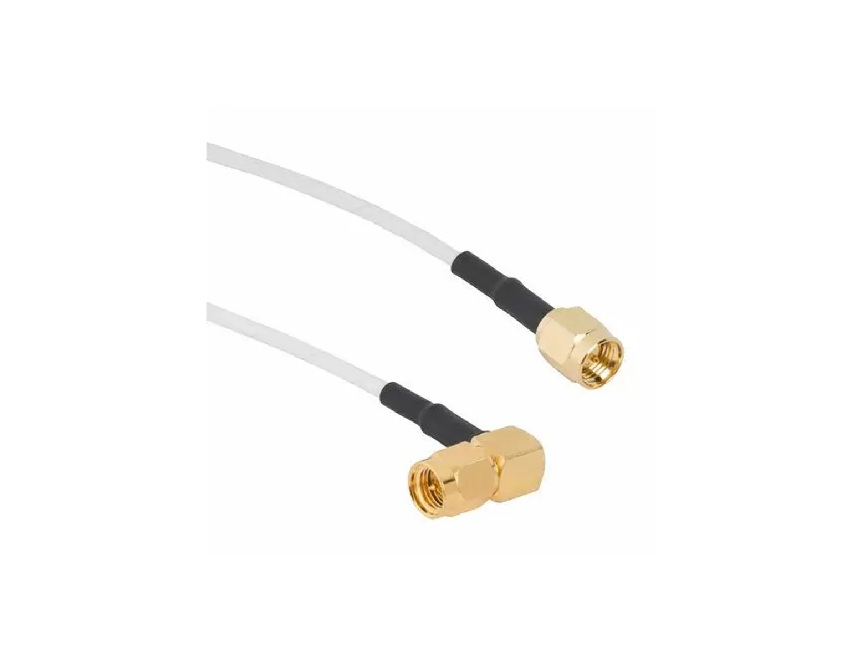

Hält die Hitze aus: Hochfrequenz-SMA-Kabelkonfektionen auf RG-188-Kabel für Anwendungen bei extremen Temperaturen
Amphenol RF freut sich, die neue SMA-zu-SMA-Stecker RG-188 Kabelkonfektion in unser umfangreiches Kabelkonfektionsportfolio aufzunehmen.
Amphenol RF erweitert 12G-Produktlinie für Broadcast-Anwendungen
Amphenol RF freut sich, zusätzliche HD-BNC-Buchsen in sein bereits umfangreiches Sortiment an 12G-Produkten aufzunehmen.

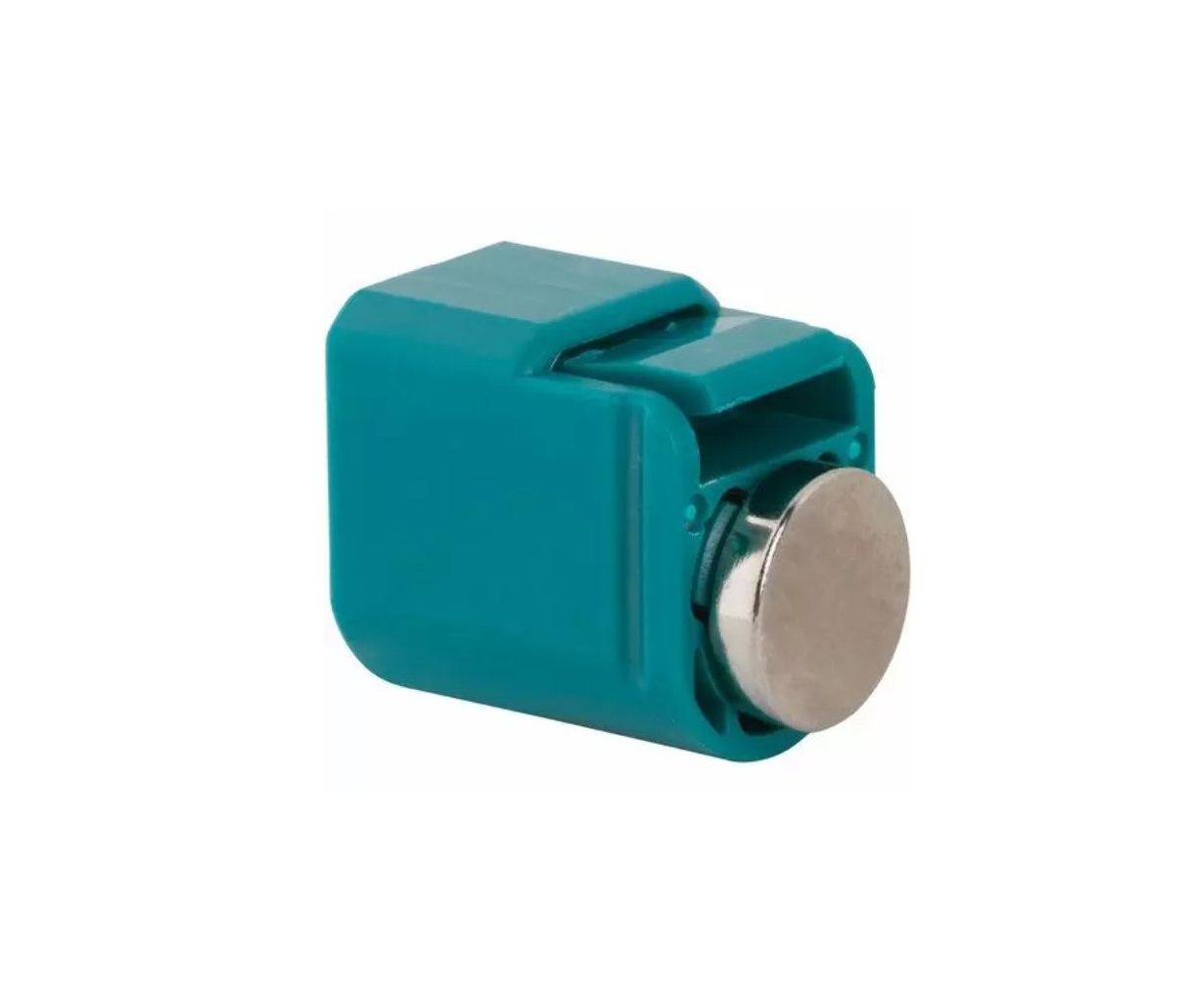

Schützen Sie Ihre offenen FAKRA-Anschlüsse mit der IP67-Kappenlösung
Amphenol RF freut sich, sein umfangreiches Sortiment an FAKRA-Steckverbindern um eine universelle FAKRA-Kappe zu erweitern.

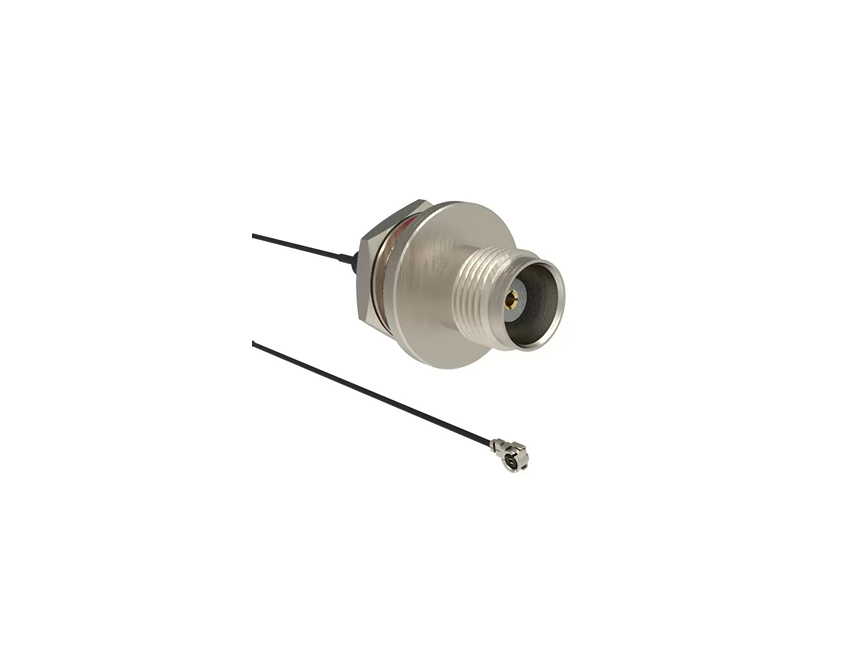

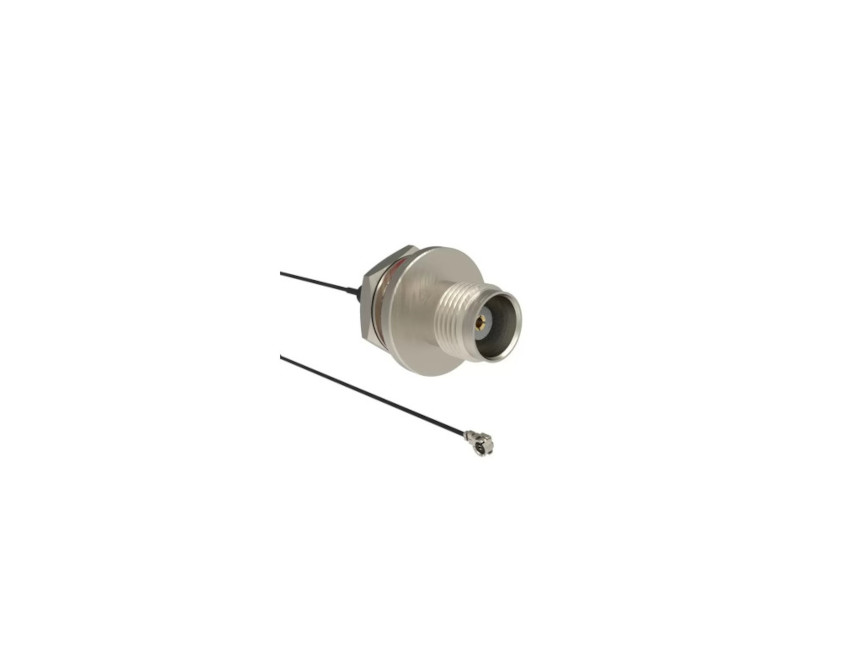

Neue TNC-Designs für Mikrokoax bieten flexible und sichere Optionen für kleine Anwendungen
Amphenol RF freut sich, sein TNC-Produktangebot um zusätzliche Schottbuchsen für die Frontmontage zu erweitern, die für flexible Ultraminiatur-Koaxialkabeltypen ausgelegt sind.
Optimieren Sie den Platzbedarf mit Mini-FAKRA bis IP67 FAKRA Fahrzeugverbindungskabeln
Amphenol RF freut sich, sein AUTOMATE Typ A mini-FAKRA Breakout-Kabelprogramm um zusätzliche Steckerkonfigurationen und Kabeltypen zu erweitern.
Nichtmagnetische SMP-Produktlinie, entwickelt für Spezialanwendungen
Amphenol RF freut sich, die Erweiterung der Mikrominiatur-SMP-Produktserie um nicht-magnetische Steckverbinder- und Adapteroptionen bekannt zu geben.
Verwendung von wasserdichten SMA-Bulkheads mit umgekehrter Polarität in anspruchsvollen Umgebungen
Amphenol RF freut sich, sein vielseitiges SMA-Produktportfolio mit zusätzlichen Schottwandsteckern mit umgekehrter Polarität zu erweitern.
Erweiterung des Anwendungsspektrums mit rechtwinkligen SMA-Steckern für Mikrokoaxkabel
Amphenol RF freut sich, seine beliebte SMA-Produktfamilie um rechtwinklige Steckerkonfigurationen mit umgekehrter Polarität zu erweitern, die für eine Vielzahl von flexiblen Mikrokoax-Kabeltypen geeignet sind.
Automotive-Leistung mit hoher Bandbreite durch erweitertes mini-FAKRA PCB-Portfolio
Amphenol RF freut sich, sein Multiport AUTOMATE Typ A Mini-FAKRA Portfolio mit zusätzlichen PCB Optionen zu erweitern.
BNC-Konfigurationen, die neue Kabeltypen unterstützen, erfüllen eine Vielzahl von Anforderungen durch verbesserte Vielseitigkeit
Amphenol RF freut sich, die Erweiterung seines BNC-Produktportfolios um zusätzliche Optionen mit flexiblen Mikro-Miniatur-Koaxialkabeln bekannt zu geben.
Zuverlässige Leistung mit SMA-Verbindungen, die für extreme Belastungen ausgelegt sind
Amphenol RF freut sich, sein Angebot an HF-Verbindungselementen für extreme Belastungen um eine zusätzliche SMA-Einbaubuchse erweitern zu können.
Bleiben Sie unter dem Radar mit schwarz beschichteten RF-Steckern für verdeckte Anwendungen
Amphenol RF freut sich, sein Angebot an schwarz beschichteten Steckverbindern mit SMA- und N-Typ-Konfigurationen für verlustarme LMR-Kabeltypen zu erweitern.
Erweiterter Frequenzbereich erhöht die Leistung von N-Steckverbindern
Amphenol RF erweitert sein Angebot an N-Steckverbindern mit erweitertem Frequenzbereich von 18 GHz; ideal für Anwendungen, die höhere Leistungsspezifikationen erfordern.
Hochfrequenz-SMA-Anschlüsse reduzieren die Einschränkungen des Frequenzbereichs
Amphenol RF freut sich, die Erweiterung seiner Hochfrequenz-SMA-Steckverbinderserie mit kabelmontierten Steckverbindern mit erweiterter Frequenz bis zu 34 GHz bekannt zu geben.
Erzielen Sie mit den neuen 2,92-mm-Kabelbaugruppen eine unübertroffene Leistung
Amphenol RF freut sich, weitere vorkonfigurierte 2,92-mm-Kabelkonfigurationen vorstellen zu können, die einen 2,92-mm-Steckverbinder und die Option eines SMP- oder SMPM-Steckverbinders auf der gegenüberliegenden Seite aufweisen.
Der neue IP67 FAKRA-Stecker für die Rückwandmontage unterstützt Kabel mit größerem Durchmesser
Amphenol RF freut sich, einen neuen IP67 FAKRA Straight Crimp Bulkhead-Stecker für die Hinterwandmontage in unser umfangreiches Portfolio für die Automobil- und Industrieindustrie aufzunehmen.
Erfüllen Sie die Designanforderungen der nächsten Generation mit den neuen Mini-FAKRA-Kabelbaugruppen
Amphenol RF freut sich, sein AUTOMATE Typ A mini-FAKRA-Portfolio um zusätzliche vorkonfigurierte Breakout-Kabeloptionen zu erweitern, die auf industrieüblichen Kabeltypen basieren.
Verbesserte Konnektivitätslösungen mit neuen TNC- und RP-TNC-Anschlüssen
Amphenol RF freut sich, die Erweiterung seiner robusten TNC-Produktserie um zusätzliche Konfigurationen in Standard- und Reverse-Polarität bekannt zu geben.
Neue nicht-magnetische SMPM-Optionen für die Leiterplattenmontage jetzt verfügbar
Amphenol RF freut sich, die Erweiterung seines nicht-magnetischen Angebots durch neue SMPM-Leiterplatten-Designs bekannt zu geben.
Zusätzlicher Schutz durch rückseitig montierten FAKRA-Steckverbinder (IP67)
Amphenol RF freut sich, den wasserdichten FAKRA Generation 2 Stecker für die Rückwandmontage in unser umfangreiches Automotive-Portfolio aufzunehmen.
Amphenol Custom Cable erweitert die bei Digi-Key Electronics erhältlichen Optionen für RF-Kabelkonfektionen
Amphenol Custom Cable (ACC) ist stolz darauf, die Erweiterung der bei Digi-Key Electronics erhältlichen vorkonfigurierten Kabelkonfektionen bekannt zu geben.
HD-BNC-PCB-Anschlüsse mit zwei Anschlüssen erhöhen die Konnektivitätsdichte
Amphenol RF erweitert sein HD-BNC-Angebot um Leiterplattenbuchsen mit zwei Anschlüssen, die für die 12G-SDI-Übertragungsleistung optimiert sind.
Bewährte QMA-Produktlinie wird um LMR-400-Kabeloptionen erweitert
Amphenol RF erweitert sein QMA-Sortiment um Konfigurationen, die mit dem LMR-400-Kabel von Times Microwave kompatibel sind.
Entwicklung und Ausbau von Konnektivitätsoptionen für RFID- und Industrieanwendungen
Amphenol RF freut sich, Kabelkonfigurationen mit beliebten RF-Schnittstellen anbieten zu können, die speziell für die Unterstützung von RFID-Anwendungen entwickelt wurden.
Schutz vor Umwelteinflüssen mit IP67-BNC-zu-Microminiatur-MCX- und MMCX-Kabeln
Amphenol RF freut sich, die Erweiterung unseres Kabelkonfektionsportfolios um zusätzliche BNC zu MCX und MMCX Konfigurationen bekannt zu geben.
Amphenol RF erweitert Konnektivitätslösungen mit neuen RP-TNC-Steckerkonfigurationen
Amphenol RF freut sich, die Erweiterung seines robusten TNC-Portfolios mit umgekehrter Polarität durch zusätzliche Konfigurationen bekannt zu geben, die für die Aufnahme von Mikrokoax-Kabeltypen wie 0,81 mm, 1,13 mm, 1,32 mm doppelt geschirmt, 1,37 mm und RG-178 ausgelegt sind.
Schützen Sie Ihr System gegen Salzsprühnebel mit korrosionsbeständigen RF-Verbindungen
Amphenol RF freut sich, eine Reihe von sicheren und nachhaltigen Hochfrequenzsteckverbindern und Koaxialadaptern mit verbesserter Haltbarkeit vorstellen zu können.
Schutz vor witterungsbedingten Einflüssen mit neuen IP67 N-Type Steckverbindern
Amphenol RF freut sich, die Erweiterung unserer robusten N-Type-Steckverbinderserie mit mehreren neuen abgedichteten IP67-Optionen bekannt zu geben.
Sichere Systeme in anspruchsvollen Umgebungen mit robusten IP67-SMA-Steckern
Amphenol RF freut sich, die Erweiterung unserer beliebten SMA-Produktserie um zusätzliche wasserdichte IP67-Optionen bekannt zu geben.

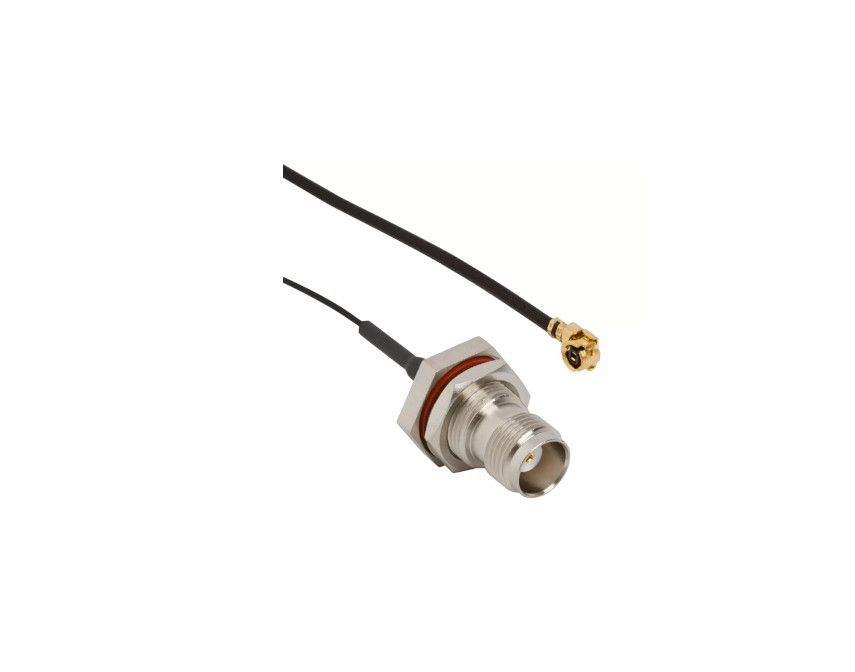

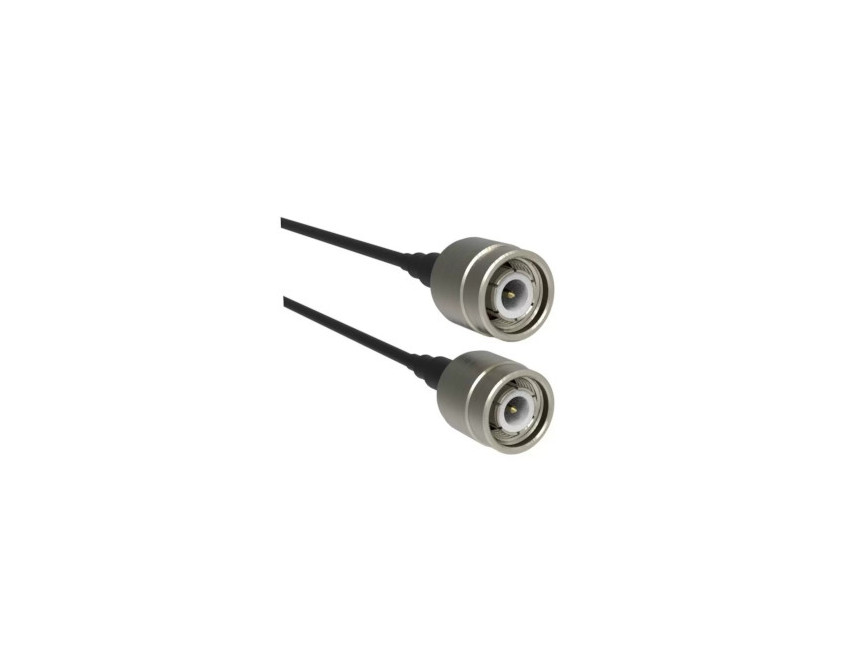

TNC- und RP-TNC-Kabelbaugruppen sorgen für ultraminiaturisierte Anschlussmöglichkeiten
Amphenol RF freut sich, seine Anschlussmöglichkeiten um Standard- und wasserdichte IP-geschützte Kabelkonfektionen mit TNC- und RP-TNC-Konfigurationen zu erweitern.
Neu veröffentlichte Produktserie Solution Guide
Amphenol RF freut sich, Ihnen unseren neuen Lösungsleitfaden für die SMP-Produktreihe vorstellen zu können. Dieser Katalog bietet einen umfassenden Überblick über unser komplettes Sortiment an SMP-Produkten sowie die technischen Spezifikationen, die für die Entwicklung dieses Produkts für Ihr nächstes Projekt erforderlich sind.
Erzielen Sie eine ununterbrochene Leistung mit wasserdichten RP-SMA-Anschlüssen für die Frontmontage
Amphenol RF freut sich, sein vielseitiges SMA-Produktportfolio um zusätzliche verpolungssichere Einbaubuchsen zu erweitern.
Vermeiden Sie mögliche Schäden mit wasserdicht versiegelten N-Typ-Steckern
Amphenol RF freut sich, die Erweiterung seiner robusten IP-geschützten N-Type-Steckverbinderserie um eine zusätzliche Schottbuchse für die Rückwandmontage bekannt zu geben.
Entscheiden Sie sich für Steckverbinder, die für Mikrokoaxialkabel in Anwendungen mit begrenztem Platzangebot ausgelegt sind.
Amphenol RF freut sich, sein Portfolio an Ultraminiaturprodukten mit der Einführung zusätzlicher SMA-Buchsen-Konfigurationen für verschiedene Mikrokoax-Kabeltypen zu erweitern.
Schützen Sie Ihr nächstes Design mit einzigartigen PVC-ummantelten Kabelsystemen
Amphenol RF freut sich, die Erweiterung seines robusten Produktportfolios mit neuen IP67-abgedichteten BNC- und TNC-Kabelkonfektionen bekannt zu geben.
Mehr Sicherheit und Flexibilität für Wi-Fi-Geräte mit neuen RP-SMA-Buchsen
Amphenol RF freut sich, die Erweiterung unserer beliebten SMA-Steckverbinderserie um zusätzliche Konfigurationen mit umgekehrter Polarität (RP) bekannt zu geben.
Wasserdichte IP67 Kabelkonfektionen fügen ein manipulationssicheres Designelement zu allen RF-Anwendungen hinzu
Amphenol RF freut sich, sein Angebot an wasserdichten, IP-geschützten und manipulationssicheren Kabelkonfektionen mit TNC- und RP-TNC-Konfigurationen zu erweitern.
Verbesserte Leistung und Montage mit neuem SMP-Anschluss
Amphenol RF freut sich, die Erweiterung der SMP-Produktserie um einen neuen rechtwinkligen Kabelstecker bekannt zu geben, der für eine einfachere Montage und verbesserte Leistung entwickelt wurde.

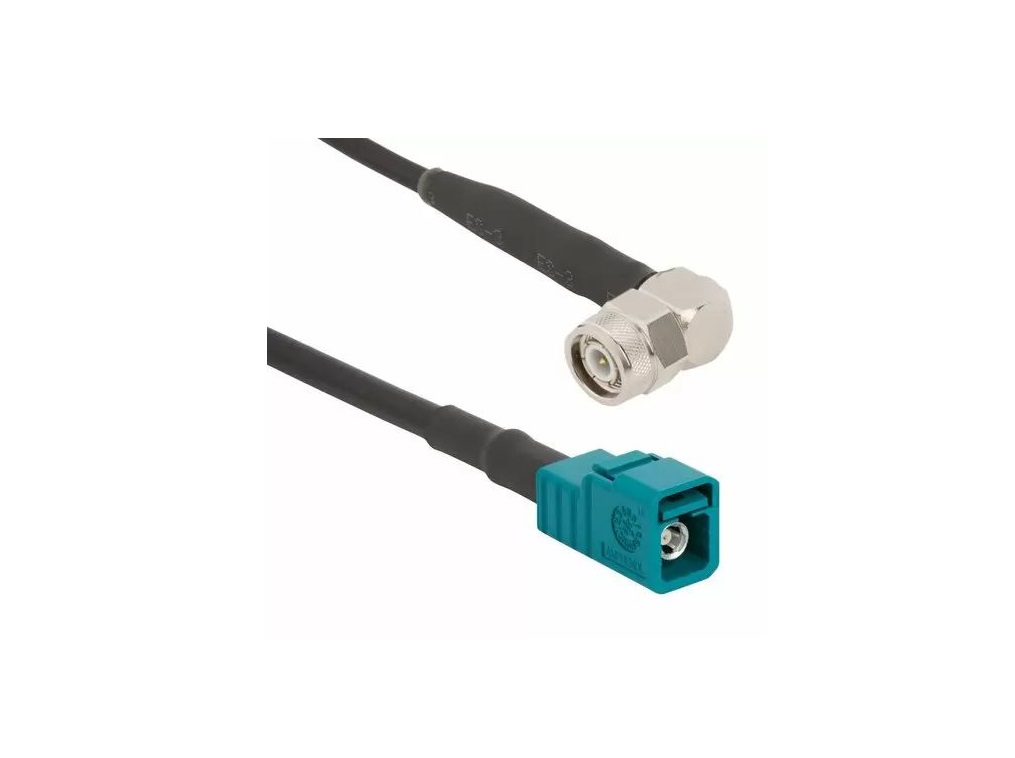

Erhöhen Sie die Systemsicherheit mit wasserdichten TNC-Anschlüssen nach IP67
Amphenol RF freut sich, die Erweiterung der TNC-Produktserie um einen neuen rechtwinkligen Kabelstecker für Times Microwave LMR-240-Kabel bekannt zu geben.
Manipulationssichere SMA-Schottbuchsen für flexible Mikrokoaxialkabel
Amphenol RF freut sich, die Erweiterung seiner SMA-Einbauproduktserie um zusätzliche Frontmontagebuchsen bekannt zu geben.
Sichern Sie Ihr System mit kompakten, wasserdichten IP67-SMA-Steckern
Amphenol RF freut sich, seine Auswahl an wasserdichten SMA-Steckverbindern um zusätzliche Optionen für die Frontmontage von Schottbuchsen erweitern zu können.
Amphenol RF Solutions for Instrumentation
Amphenol RF offers a robust range of RF interconnect solutions specifically designed for instrumentation applications requiring high-frequency performance, low signal loss, and enhanced reliability. Their product portfolio includes various connectors such as 1.0-2.3, 2.92 mm, BNC, HD-BNC, N-Type, and SMA, along with precision adapters, RF adapters, and precision test cables—all engineered to minimize signal degradation and ensure consistent performance in demanding test environments. These solutions are ideal for applications like network and spectrum analyzers, signal generators, RF/microwave testing, telemetry systems, handheld testers, and automated test equipment. Amphenol’s core strengths lie in ruggedized designs that resist dust, vibration, and corrosion, IP67/IP68-rated waterproof sealing for protection against environmental elements, and high-precision, low-loss cable assemblies that support long-distance signal transmission.
Custom RF Solutions
Amphenol RF provides comprehensive custom RF solutions tailored to meet specific design requirements, from concept through mass production.
Geospatial Sensing and Imaging Overview
Amphenol RF delivers cutting-edge RF interconnect solutions that power the future of geospatial sensing and imaging. From Ground Penetrating Radar to LiDAR and synthetic aperture radar, their high-performance components ensure precise, real-time data collection in the most demanding environments. With waterproof, vibration-resistant, and compact designs, these RF systems are essential for applications ranging from military reconnaissance and environmental monitoring to oil exploration and urban development. Amphenol RF stands at the forefront of geospatial technology with ruggedized, high-frequency solutions engineered for reliability, accuracy, and durability.
Autonomous Technology Infographic
The infographic highlights RF interconnect solutions for autonomous technologies and Industrial Internet of Things (IIoT) applications. It showcases different types of connectors, antennas, and cable assemblies that facilitate data transmission and system connectivity in high-performance compute modules.
Harsh Environment Solutions
Amphenol RF's Harsh Environment Solutions provide a range of rugged, IP67/68 waterproof, and tamper-resistant connectors and cable assemblies designed for challenging conditions, ensuring system safety and performance. These products are suitable for applications such as smart agriculture, industrial machinery, outdoor security systems, and mining equipment, with specialized options available for various standard product series.
Heavy Equipment Solutions
Amphenol RF's Harsh Environment Solutions provide a range of rugged, IP67/68 waterproof, and tamper-resistant connectors and cable assemblies designed for challenging conditions, ensuring system safety and performance. These products are suitable for applications such as smart agriculture, industrial machinery, outdoor security systems, and mining equipment, with specialized options available for various standard product series.

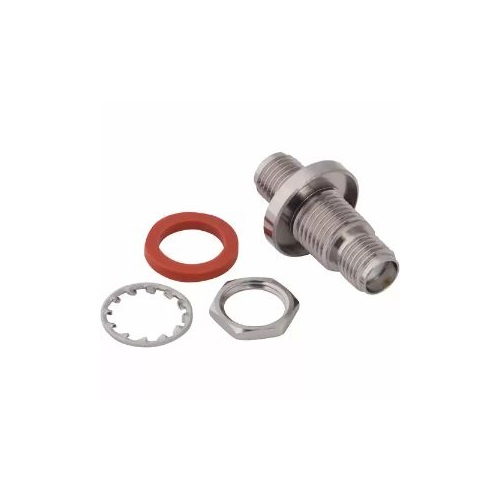

Extreme Exposure Solutions
Amphenol RF's Extreme Exposure Plating Solutions offer robust, environmentally friendly RF connectors and adapters designed for harsh environments. These connectors feature chromium-free tin nickel plating, providing superior RF performance and validated endurance of 720 hours of salt spray exposure.
Camera and Vision Systems Solutions
Amphenol RF offers advanced RF interconnect solutions tailored for camera and vision systems used in automotive and industrial applications. These solutions include ruggedized, waterproof, and vibration-resistant connectors, ideal for high-frequency and high-speed data transmission.
Product Overview Brochure
Amphenol RF presents a comprehensive, high-performance portfolio of RF interconnect solutions, engineered to meet the rigorous demands of modern communications and electronic systems across industries. With decades of leadership in coaxial technology, this catalog showcases cutting-edge product lines, each designed for precision, reliability, and adaptability.
Public Safety Solutions
Amphenol RF's Public Safety Solutions offer ruggedized, waterproof, and corrosion-resistant RF interconnect products designed for critical applications like surveillance, emergency communications, and smart city infrastructure. These solutions ensure reliable performance in extreme environments, supporting advanced technologies such as AI-powered surveillance and IoT-enabled public safety devices.
Non-Magnetic SMP Solutions
Amphenol RF's Non-Magnetic SMP Solutions provide high-performance RF connectors and adapters with low magnetic field susceptibility, ideal for medical, aerospace, and quantum computing applications. These 50 ohm connectors offer reliable electrical performance up to 40 GHz, feature a snap-on locking mechanism, and are constructed from non-ferrous materials, ensuring no electric field distortion while providing the same reliable connections as standard SMP products.
2003 Full Line Product Catalog
The Amphenol 2003 Full Line Catalog features a comprehensive range of connectors, including subminiature (MMCX, MCX, 1.0/2.3, SMB, SMC, SMA), miniature (BNC, TNC, Reverse Polarity), and standard types (Twinaxial, Twin BNC, Triax, UHF, Mini-UHF). Each section provides detailed specifications, available configurations, and applications for various industries, such as telecommunications, instrumentation, military, and industrial use. The catalog also includes cable assembly instructions and a glossary for additional support.
2006 Full Line Product Catalog
The Amphenol 2006 Full Line Catalog includes a comprehensive range of connectors and cable assemblies for various applications. The catalog also covers environmental compliance and quality assurance measures, showcasing Amphenol's commitment to reliable and high-performance interconnect solutions.
Connex Product Catalog
The Amphenol Connex Catalog features a comprehensive range of high-quality RF and microwave coaxial connectors, suitable for various applications including instrumentation, military-aerospace, broadband, RFID, and telecommunications. It offers a wide selection of connectors such as MMCX, MCX, SMA, SMB, BNC, TNC, UHF, and 7/16, along with custom cable assemblies and robust technical support.
IoT Solutions
The Amphenol RF Interconnect IoT Solutions Brochure showcases a comprehensive range of high-performance RF connectors, adapters, and cable assemblies engineered to support the expanding IoT landscape. Designed for seamless wireless connectivity, these solutions cater to smart cities, industrial automation, medical devices, and consumer electronics. The brochure highlights Amphenol’s expertise in low-power, high-frequency, and miniaturized RF components, ensuring reliable data transmission, durability, and efficient integration into compact IoT devices.
2.2-5 Connector Series
The Amphenol RF 2.2-5 Product Data Sheet highlights the 2.2-5 connector series, designed for high-performance RF applications requiring compact size, low PIM, and superior electrical performance. This connector series is engineered to support high-frequency, low-loss signal transmission, making it ideal for 5G networks, small cells, and distributed antenna systems (DAS). With a rugged, weatherproof design, these connectors ensure reliable performance in harsh environments while maintaining ease of installation through various coupling mechanisms, including threaded, push-pull, and hand-screw options.
4.3-10 Connector Series
The 4.3-10 Connector Cut Sheet provides a detailed overview of the 4.3-10 RF connector series, designed for superior performance in high-frequency applications. This document outlines the key features of the 4.3-10 connectors, including their low PIM (Passive Intermodulation) performance, compact design, and high durability, making them ideal for telecommunications, wireless infrastructure, and RF signal transmission. The connectors are engineered for easy installation, offering a user-friendly interface with threaded, push-pull, and hand-screw coupling mechanisms to ensure secure connections.
18 GHz N Type Connector Series
Amphenol RF's 18 GHz N-Type connectors extend the frequency range of the traditional N-Type product line to 18 GHz, providing excellent low PIM performance in a durable, medium-sized package. These connectors are ideal for rugged, outdoor applications requiring high power handling and vibration resistance, with applications in microwave, wireless infrastructure, and radar systems.
AMC Connector Series
Amphenol Micro Coaxial (AMC) connectors are low-profile solutions with a 2.5mm mating height and a 3mm x 3mm footprint, designed for portable and mobile devices. These connectors support high-frequency transmission from DC to 6 GHz, feature easy snap-on/off mating, and are compatible with Hirose U.FL and IPEX MHF1 series, making them ideal for applications like antennas, Bluetooth, GPS, WLAN, and cellular devices.
Field Installable N Type Connector Series
The Field Installable N-Type Connector Cut Sheet presents a high-performance N-Type connector designed for quick and efficient field installation without requiring special tools. Engineered for low-loss, high-frequency applications, this connector ensures secure and reliable RF connections in demanding environments. It features a rugged, weatherproof design, making it ideal for outdoor and industrial use, while its low PIM (Passive Intermodulation) performance supports high-quality signal integrity.
PSMP Connector Series
The Amphenol RF PSMP Cut Sheet highlights the PSMP connector series, a versatile RF solution engineered for high-power applications requiring robust performance and flexibility. This series is designed to handle high-frequency signals with excellent electrical performance, making it ideal for base stations, power amplifiers, and industrial applications. The PSMP connectors feature a compact, high-reliability design with options for smooth bore and full detent mating styles, ensuring secure connections while accommodating misalignment.
AMMC Connector Series
Amphenol Micro Miniature Coaxial (AMMC) connectors are designed for portable and mobile devices, featuring a low profile with a 1.4 mm mated height and a 2 mm x 2 mm footprint. These connectors support high-frequency transmission from DC to 6 GHz, offer easy snap-on/off mating, and are compatible with Hirose W.FL and IPEX MHF III series, making them ideal for applications such as antennas, Bluetooth, GPS, WLAN, and cellular devices.
HD-EFI Connector Series
The HD-EFI product series by Amphenol RF offers micro-miniature interfaces designed for high-performance applications with a frequency range from DC to 6 GHz. These 50 ohm products are ideal for board-to-board applications, featuring versatile PCB mounts and bullet lengths, and providing up to 1.4 mm axial and radial float. HD-EFI connectors are available in various configurations, including through-hole, surface mount, edge launch, and thread-in, and support blind mating with crash-proof designs.
Sealed FAKRA Connector Series
The "Sealed FAKRA Cut Sheet" highlights FAKRA/USCAR mechanical coding for connectors. These connectors are designed for secure and reliable automotive applications, featuring mechanical and color coding to prevent mismating. The sealed FAKRA connectors are IP67 rated, providing protection against dust and temporary submersion in water, making them ideal for use in harsh environments.
Connectors Optimized for Low Loss Cables
The "Connectors Optimized for Low Loss Cables" guide by Amphenol RF features redesigned SMA, TNC, and N-Type connectors specifically tailored for Low Loss cables. These connectors, which include straight and right-angle plugs and jacks, provide enhanced shielding, improved grounding, and low signal loss for applications requiring high reliability, such as smart city infrastructure and IoT antenna systems. They support frequencies up to 12.4 GHz for SMA and 6 GHz for TNC and N-Type connectors, ensuring consistent electrical performance and quick, secure assembly with standard hex crimp tooling.
SMA Panel Mount Receptacles
The Amphenol RF SMA Panel Mount Receptacles cut sheet details high-performance connectors supporting frequencies from DC to 18 GHz. These stainless steel receptacles are available in multiple panel mounting configurations, including 2 and 4-hole flanges, with various termination options such as post contacts, solder cups, and tab contacts. The connectors are suitable for applications like RF amplifiers, microwave filters, and power dividers, offering excellent VSWR performance and robust mechanical construction.
Cable Connector Guide
The Amphenol Connex Cable Connector Guide provides an extensive selection of RF connectors and adapters, detailing common parts for popular cable types. The guide emphasizes uncompromised quality, vast selection, and superb technical support, while also offering customization options for specific customer needs. It includes information on crimp tooling compatible with industry-standard crimp die set dimensions, ensuring reliable and efficient assembly.
White Paper: Enabling IoT Technical
The "Enabling IoT" editorial by Amphenol RF highlights the importance of RF-based solutions in IoT applications across various industries, such as smart cities, agriculture, and manufacturing. It discusses the challenges IoT implementers face, including establishing device locations and ensuring efficient deployment and maintenance. Amphenol RF provides robust connectors optimized for IoT applications, ensuring reliable RF performance, environmental protection, and ease of integration with various IoT components and systems.
AUTOMATE Type A Mini-FAKRA
The Amphenol RF AUTOMATE Type A Mini-FAKRA connector series offers a high-performance, space-efficient solution for automotive applications, supporting data transmission up to 20 Gbps. These connectors feature a compact, modular housing that saves up to 80% installation space compared to traditional FAKRA connectors and are available in single, dual, and quad-port configurations. They are ideal for applications such as 360-degree surround view cameras, ADAS, GPS navigation, high-bandwidth infotainment, and V2X communication. The connectors provide low engagement and disengagement forces, impact resistance, and visual guidance through color-coded housings to prevent mis-mating.
TNC and RP-TNC Cable Assemblies
The Amphenol RF TNCRP-TNC Ultraminiature Cable Assemblies datasheet features 50 ohm assemblies on micro-coax cables, designed for space-constrained applications like IoT infrastructure and consumer devices. These assemblies offer secure mating, weatherproof and tamper-resistant options, and flexible routing within enclosures, supporting frequencies up to 18 GHz and available in standard lengths from 50 to 300 millimeters.
IP67 RP-TNC Connector Series
Amphenol RF's IP67 RP-TNC connectors are waterproof, tamper-resistant, and feature a threaded coupling mechanism for secure and stable mating. Designed for applications in antennas, industrial, wireless, military, and broadband sectors, these 50 ohm connectors offer a variety of configurations, including front and rear-mounted bulkhead jacks, and operate up to 11 GHz.
Warehouse Robotics Solutions
The Amphenol RF Warehouse Robotics Solutions Overview outlines RF interconnect solutions designed for autonomous mobile robots (AMRs) in warehouse environments. These solutions include waterproof IP67/68 sealed connectors, ruggedized products for dust and vibration resistance, and pre-configured cable assemblies, supporting applications like collision avoidance, camera and vision systems, cellular connectivity, and Wi-Fi.
RFID Solutions
Amphenol RF's RFID Solutions offer a range of ruggedized connectors, adapters, and cable assemblies designed to support various RFID applications, providing protection against moisture, dust, vibration, and corrosion. These IP67-rated products are ideal for industries such as healthcare, transportation, logistics, and smart agriculture, enabling real-time tracking and asset monitoring with custom solutions available to meet specific design requirements.
External RF Antennas
Amphenol RF offers a variety of external RF antennas designed for both indoor and outdoor use, supporting applications like Bluetooth, WLAN/WWAN, IoT, access points, and more. These antennas are compatible with familiar RF interfaces such as SMA, RP-SMA, and N-Type, and are available in single, dual, and wideband options.
MHF I LK Ultraminiature Cable Assemblies
Amphenol RF's Locking MHF I Cable Assemblies feature a patented locking system for tamper-resistant, vibration-resistant performance, available with waterproof IP67 options. These 50 ohm assemblies are ideal for applications such as drones, GPS, and industrial automation, offering reliable electrical performance up to 6 GHz with configurations including SMA, RP-SMA, TNC, and RP-TNC connectors.
FPC and PCB Internal Antennas
Amphenol RF's Internal FPC and PCB RF Antennas are designed for IoT, Wi-Fi, and LTE applications, featuring dual-band, multi-band, and wide-band options with secure adhesive mounting for easy installation. These low-profile antennas offer reliable RF performance and are ideal for use in compact devices such as smart speakers, tablets, security cameras, and navigation systems.
Internal NFC Antennas
Amphenol RF's Internal NFC Antennas operate at 13.56 MHz, supporting NFC-Forum protocols for short-range data transfer, ideal for compact IoT applications like smartphones, tablets, and payment systems. These antennas are available with adhesive mounts, with or without cables, and are designed for easy installation in devices requiring NFC capabilities.
Embedded Chip Antennas
Amphenol RF's Internal Embedded RF Antennas are compact, SMT-mounted ceramic chip antennas supporting frequencies up to 8.5 GHz, suitable for IoT devices, Bluetooth speakers, and medical devices. These antennas offer reliable RF performance for protocols like 4G/5G, Wi-Fi, Bluetooth, and GNSS, making them ideal for compact consumer and industrial applications.
Embedded GNSS and GPS Antennas
Amphenol RF offers a range of embedded GNSS and GPS antennas designed for compact, lightweight, and high-efficiency performance in various applications. These antennas, suitable for surface mounting on PCBs or connectorized for better positioning, support multiple bands including GPS, GLONASS, and Beidu, and are ideal for handheld and portable navigation devices, mobile electronics, automotive, fleet management, IoT devices, e-bikes, and asset tracking.
Smart Grid Solutions
Amphenol RF's SMA to AMC Cable Assemblies feature reliable electrical performance up to 9 GHz, with threaded coupling for secure mating and vibration resistance. Available in IP67 and non-IP67 configurations, these 50 ohm assemblies are ideal for applications such as antennas, base stations, drones, and industrial automation, providing a compact and space-efficient solution with additional protection for harsh environments.
Last Mile Delivery Solutions
Amphenol RF offers advanced interconnect solutions for last-mile drone delivery applications, featuring waterproof IP67/68 sealed and ruggedized products. These solutions include high-performance antennas, hybrid RF signal and power connectors, custom camera interconnects, and extreme weather-resistant RF components, supporting applications such as camera and vision systems, collision avoidance, GPS navigation, remote control, and wireless communication systems.
IoT Antennas in Smart Homes Infographic
The infographic "Navigating Connectivity in Smart Homes" by Amphenol RF showcases various antenna types and their applications in smart home environments.
Home Automation Solutions
The Amphenol RF Home Automation Solutions Overview highlights RF interconnect solutions designed for smart home applications. It showcases high-performance connectors and cable assemblies that enable reliable wireless connectivity for home security, smart lighting, and automation systems.
Antenna Solutions for Wireless Applications
The Amphenol RF Antenna Solutions Overview provides an in-depth look at a wide range of high-performance antennas designed for wireless applications. It highlights key features, including compact designs, high-frequency capabilities, and compatibility with various RF interconnect solutions for seamless connectivity across industries.
Maritime Solutions
The Amphenol RF Maritime Solutions Overview highlights RF interconnect solutions designed for marine applications. It showcases durable, high-performance connectors and cable assemblies that ensure reliable signal transmission in harsh maritime environments, supporting navigation, communication, and radar systems.
Amphenol RF MCX Cable Assemblies RG-174 Wireless Communication Modules Datasheet
The Amphenol RF MCX Cable Assemblies Data Sheet highlights between-series board-to-panel cable solutions designed for wireless communication modules. These assemblies combine compact MCX interfaces with rugged, sealed bulkhead connectors to enable reliable RF connectivity in space-constrained and environmentally exposed applications.
Verbundene Märkte
Drahtlose Infrastruktur
Die drahtlose Infrastruktur bildet das Rückgrat der modernen Konnektivität und ermöglicht eine nahtlose Kommunikation in allen Branchen, von der Telekommunikation bis zu intelligenten Städten.
.png)
Fester drahtloser Zugang
Der drahtlose Festnetzzugang bringt Hochgeschwindigkeitsinternet zu Haushalten und Unternehmen, ohne dass Erdkabel verlegt werden müssen, und dehnt so die zuverlässige Breitbandverbindung auf schwer zugängliche Gebiete aus.
Handgehaltene Kabel- und Antennenprüfgeräte
Handgeräte für den Einsatz vor Ort, die für die Installation und Wartung von drahtlosen Diensten, militärischer Kommunikation und Funkverbindungen geeignet sind.
.webp)
Industriell
Treiben Sie die industrielle Automatisierung mit Steckverbindern voran, die für anspruchsvolle Umgebungen in der Fabrik und im Feld entwickelt wurden. Trotz Staub, Vibration oder Feuchtigkeit bleibt die Leistung hoch.
Instrumentierung
Gewährleisten Sie genaue Messungen mit präzisen RF-Verbindungen und verlustarmen Baugruppen. Saubere Signalwege für konsistente Labor- und Feldtests.
Intelligente Energie
Vernetzte Energiesysteme ermöglichen die Überwachung in Echtzeit, eine effiziente Verteilung und die Integration erneuerbarer Energiequellen für ein nachhaltigeres Stromnetz.
Intelligente Landwirtschaft
Technologien für die vernetzte Landwirtschaft optimieren das Erntemanagement und schonen die Ressourcen.
Intelligentes Zuhause
Integrierte Heimsysteme bieten Komfort durch intelligente Automatisierung und Fernsteuerung.
Lager-Automatisierung
Intelligenter, schneller und effizienter - die Lagerautomatisierung verändert die Art und Weise, wie Waren vom Regal zum Versand gelangen.
Mobile Kommunikationssysteme
Mobile Kommunikationssysteme halten die moderne Welt in Verbindung und ermöglichen es Milliarden von Menschen, miteinander zu sprechen, Daten auszutauschen und sofort auf Informationen zuzugreifen.
.webp)
Mobile Netzwerke
Versorgen Sie Netzwerke der nächsten Generation mit Verbindungen, die enge Toleranzen und saubere Signale gewährleisten. Unterstützen Sie Basisstationen, DAS und kleine Zellen mit zuverlässigen Verbindungen. Bieten Sie eine zuverlässige drahtlose Abdeckung, auf die man sich verlassen kann - drinnen und draußen.
Netzwerk-Analysatoren
Netzwerkanalysatoren messen Amplituden- und Phaseneigenschaften.
Öffentliche Sicherheit
Moderne Kommunikations- und Überwachungsinstrumente helfen den Rettungsdiensten, schneller zu reagieren, sich effektiv zu koordinieren und die Bevölkerung zu schützen.
Private und lokale Netzwerke
Private und lokale Netze sorgen dafür, dass der Betrieb verbunden bleibt, ohne sich ausschließlich auf öffentliche Träger zu verlassen.
Quantencomputer
Das Computing der nächsten Generation nutzt die Quantenmechanik, um komplexe Probleme zu lösen, die weit über die Möglichkeiten klassischer Computer hinausgehen.
RFID
Die Radiofrequenz-Identifikationstechnologie rationalisiert die Verfolgung, Bestandsverwaltung und Zugangskontrolle durch schnellen, kontaktlosen Datenaustausch.
Robotik
Automatisierte Maschinen verbessern die Produktivität und verringern das menschliche Risiko in verschiedenen Branchen.
.jpg)
Satelliten-Breitband
Satellitenbreitband verbindet Menschen an den entlegensten Orten der Welt und bietet einen zuverlässigen Internetzugang.
.webp)
Schwerindustrie
Moderne Maschinen sind auf Echtzeitüberwachung, Automatisierung und Ferndiagnose angewiesen, um die Betriebszeit zu erhöhen und einen reibungslosen Betrieb aufrechtzuerhalten.
Spektrum-Analysatoren
Spektrumanalysatoren helfen Ingenieuren, den gesamten Frequenzbereich zu visualisieren, zu messen und Fehler zu beheben.
Senden Sie uns eine Nachricht
Bitte füllen Sie das nachstehende Formular aus, und wir werden uns in Kürze mit Ihnen in Verbindung setzen.
Die mit einem Sternchen (*) gekennzeichneten Felder sind Pflichtfelder.
