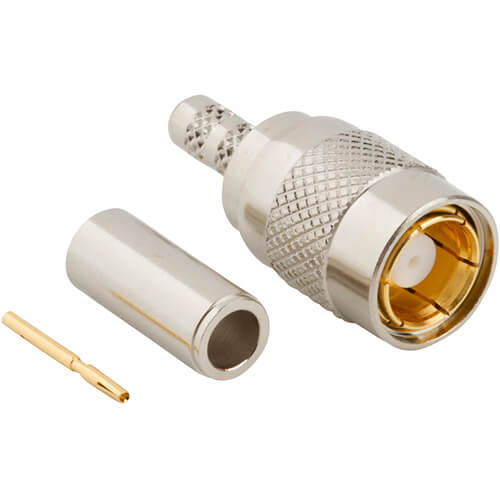

SMZ-Steckverbinder
75 Ω RF-Koaxialschnittstelle mit hoher Dichte, optimiert für Messgeräte und Rundfunksysteme
Übersicht
Die SMZ-Steckverbinder von Amphenol RF bieten eine dem Industriestandard entsprechende Leistung in einem kompakten, robusten Design, das für dichte Rack-Montagegeräte und Testumgebungen zugeschnitten ist. Mit 75 Ω Impedanz und Gewindekupplung bieten sie ein Gleichgewicht zwischen Zuverlässigkeit und Platzersparnis. Unser Sortiment umfasst rechtwinklige und gerade kabelmontierte Stecker, Einbaubuchsen und Adapter, die für Rundfunkwellenlängen entwickelt wurden.
Die SMZ-Steckverbinder sind für den Betrieb bei DC-3 GHz ausgelegt und bieten Präzisionsverbindungen für die Audio-/Videoverteilung, Datenerfassungssysteme und Satelliten-ZF-Wege. Das robuste Gehäuse und das PTFE-Dielektrikum sorgen für eine gleichbleibende Einfügungsdämpfung und Impedanzanpassung auch bei hoher Beanspruchung. Sie eignen sich ideal für kundenspezifische Kabelkonfektionen und werden durch Amphenol RF's vollständige Datenblätter und vertriebsgeprüfte Spezifikationen unterstützt.
Eigenschaften und Vorteile
- Kompakte 75 Ω-Schnittstelle für Rack- oder Panel-Installationen mit hoher Packungsdichte
- Gewindekupplung gewährleistet sichere Verbindung mit guter Abschirmung
- Breite Kabelkompatibilität, einschließlich verlustarmer Broadcast- und RG-59-Typen
- Optionen für Schalttafel- und Kabelmontage vereinfachen die Systemintegration
- Langlebiges Design, ausgelegt für häufiges Einstecken, ideal für A/V-Testaufbauten
Wichtige technische Details
- Charakteristische Impedanz: 75 Ω
- Kupplungsmechanismus mit Gewinde für eine zuverlässige Verbindung
- Rechtwinklige und gerade Kabelmontage, Einbaubuchsen verfügbar
Anwendungen
- Rundfunk- und 12G-fähige Videosignalwege
- RF-Verteilung in Test- und Messgeräten
- Satelliten-ZF-Verkabelung und terrestrische Mikrowellenverbindungen
- Instrumentenpanels und Datenerfassungssysteme
Informieren Sie sich über unser SMZ-Produktportfolio oder wenden Sie sich an uns, wenn Sie maßgeschneiderte Baugruppen für Ihre Broadcast- oder Messgeräteanforderungen benötigen.
Unser Entwicklungsteam kann Sie bei der Anpassung von Kabeltyp, Adapter oder Konfiguration an Ihre Anwendung unterstützen.
Specifications
SMZ Connectors
Electrical
| Impedance | 75 Ohm |
| Frequency Range | DC - 2 GHz |
| Voltage Rating | 335 Volts RMS Continuous |
| Dielectric Withstanding Voltage | 1000 VRMS Max |
| Insulation Resistance | 1000 MΩ Min |
| Center Contact Resistance | 6 mΩ Max |
| Outer Contact Resistance | 1 mΩ Max |
| RF Leakage | -55 dB Max (2 - 3 GHz) |
| Insertion Loss |
|
|
Straight Connectors
|
.03 dB Max @ 1.5 GHz |
|
Right Angle Connectors
|
.06 dB Max @ 1.5 GHz |
Environmental
| Temperature Range | −65°C to +165°C |
| Thermal Shock | MIL-STD-202, Method 107 (Test Condition B) except high temp test @ +200°C |
| Corrosion | MIL-STD-202, Method 101 (Test Condition B) 5% salt solution |
| Vibration | MIL-STD-202, Method 204, Snap On (Test Condition B) (15G's) |
| Mechanical Shock | MIL-STD-202, Method 213, Snap on (Test Condition B) 75 G's @ 6 milliseconds 1/2 sine |
| Moisture Resistance | MIL-STD-202, Method 106 |
| Altitude | MIL-STD-202, Method 105 (Test Condition C) |
Mechanical
| Mating Cycles | 500 Min |
| Coupling Mechanism | Snap-On |
| Engagement Force | 14 lbs (62 N) Max |
| Disengagement Force | 2 lbs (8.9 N) Min |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
