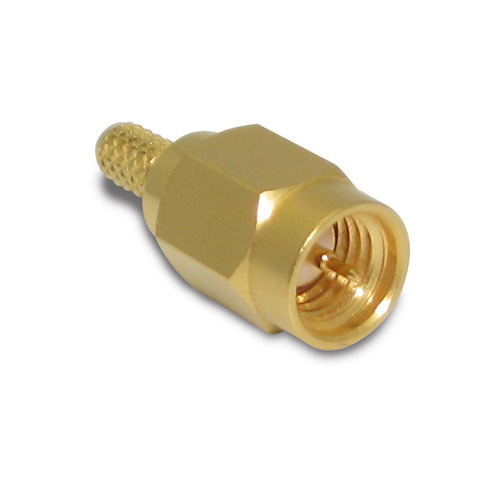

SSMA-Steckverbinder
Kompakte Hochfrequenz-RF-Steckverbinder für anspruchsvolle Präzisionsanwendungen
Übersicht
Die SSMA-Steckverbinder von Amphenol RF sind kompakte Subminiaturlösungen, die entwickelt wurden, um die wachsende Nachfrage nach höherer Frequenz und präziser HF-Leistung in Anwendungen mit begrenztem Platzangebot zu erfüllen. Diese 50-Ohm-Steckverbinder sind ideal für den Einsatz in Systemen, in denen SMA-Steckverbinder zu groß sind, und bieten ähnliche mechanische Konstruktionen in einem kleineren Formfaktor.
SSMA-Steckverbinder sind für DC bis 40 GHz ausgelegt und verfügen über einen schraubbaren Kupplungsmechanismus, der eine gleichbleibende elektrische Leistung und mechanische Stabilität auch in schwierigen Umgebungen gewährleistet. Dank ihres robusten Designs eignen sie sich für Test- und Messsysteme, Messgeräte, Militär- und Luftfahrtsysteme.
Eigenschaften und Vorteile
- Funktioniert bis zu 40 GHz für Hochfrequenzleistung
- Kompaktes Design, ideal für Installationen mit begrenztem Platzangebot
- Gewindekupplungsmechanismus gewährleistet sichere Verbindung
- Hochwertige Edelstahlkonstruktion für lange Lebensdauer
- Kompatibel mit einer breiten Palette von Präzisionskoaxialkabeln
Wichtige technische Details
- 50 Ohm Impedanz
- Breitbandige Leistung bis zu 40 GHz (kabelabhängig)
- Schraubkupplung gewährleistet zuverlässige mechanische Verbindung
- Kompatibel mit RF-Präzisionssystemen im kommerziellen und militärischen Bereich
Anwendungen
- Test- und Messgeräte
- Militärische Kommunikationssysteme
- Luft- und Raumfahrt und Verteidigungsplattformen
- Instrumentierung und Sensorschnittstellen
- Hochfrequenzsignalübertragung in kompakten Umgebungen
Durchsuchen Sie unser komplettes Sortiment an SSMA-Steckverbindern, um eine Lösung zu finden, die Ihren Designanforderungen entspricht. Wenn Ihre Anwendung eine kundenspezifische Konfiguration erfordert, steht Ihnen unser Team zur Verfügung, um Ihre technischen Anforderungen zu erfüllen.
Specifications
SSMA Connectors
Electrical
| Impedance | 50 Ohm |
| Frequency Range | DC - 34 GHz |
| Voltage Rating | 250 Volts RMS Continuous |
| Dielectric Withstanding Voltage | 750 VRMS Max |
| VSWR (Return Loss) |
|
|
DC - 18 GHz
|
1.10 + .005*f (GHz) Max |
Environmental
| Temperature Range | −65°C to +165°C |
| Thermal Shock | MIL-STD-202, Method 107 (Test Condition B) except high temp test @ +200°C |
| Corrosion | MIL-STD-202, Method 101 (Test Condition B) - 5% Salt Solution |
| Vibration | MIL-STD-202, Method 204 (Test Condition D) |
| Mechanical Shock | MIL-STD-202, Method 213 (Test Condition B) - No Discontinuity Permitted |
| Moisture Resistance | MIL-STD-202 Method 106 |
Mechanical
| Mating Cycles | 500 Min |
| Coupling Mechanism | Threaded |
| Interface Specification | MIL-STD-348 |
| Mating Torque, Min Working | 0.45 N-m (4 in-lbs) |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
Interface Dimensions
Plug
Jack
