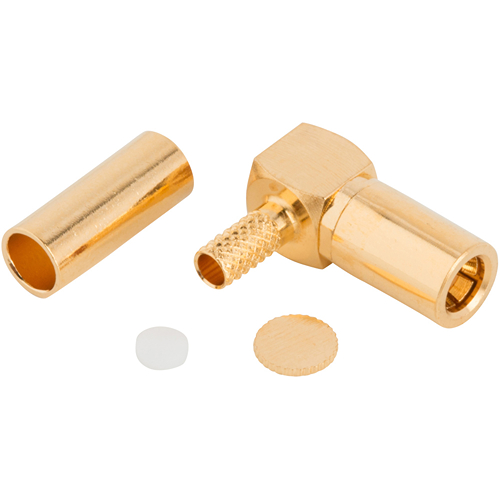

SSMB-Steckverbinder
Subminiatur-Lösungen für leistungsstarke RF-Verbindungen auf kleinstem Raum
Übersicht
Die SSMB-Steckverbinder von Amphenol RF sind für Hochfrequenzanwendungen konzipiert, bei denen der Platz begrenzt ist und die Leistung nicht beeinträchtigt werden darf. Diese Subminiatur-Steckverbinder verfügen über einen Schnapp-Kupplungsmechanismus, der das Stecken und Trennen erleichtert und gleichzeitig eine hervorragende elektrische Leistung gewährleistet. SSMB-Steckverbinder bieten eine robuste mechanische Stabilität und geringe Reflexion, ideal für Anwendungen in den Bereichen Telekommunikation, Test- und Messtechnik und Hochgeschwindigkeitsdatensysteme.
Diese Serie ist in einer Vielzahl von Konfigurationen erhältlich, darunter gerade und rechtwinklige Stecker und Buchsen, Leiterplattenhalterungen und Kabelstecker. Ihre kompakte Grundfläche macht sie ideal für den Einsatz in dichten Leiterplattenlayouts und kompakten Gerätedesigns. Als Teil des umfangreichen Steckverbinder-Portfolios von Amphenol RF sind die SSMB-Steckverbinder so konstruiert, dass sie die von HF-Ingenieuren und -Designern geforderte Zuverlässigkeit und Qualität erfüllen.
Eigenschaften und Vorteile
- Snap-on-Schnittstelle für schnelles und sicheres Stecken
- Subminiatur-Größe für platzbeschränkte Designs
- Breites Spektrum an Schnittstellen und Montagearten
- Hervorragende elektrische Leistung bis 3 GHz
- Ideal für RG-178, RG-316 und andere Miniatur-Koaxialkabel
Wichtige technische Details
- Funktioniert je nach Kabeltyp bis zu 3 GHz
- Erhältlich mit einer Impedanz von 50 Ohm für Signalintegrität
- Konfigurationen mit hoher Packungsdichte für kompakte Geräte verfügbar
- PCB-, Panelmontage- und Kabeloptionen verfügbar
- RoHS-konform und in Standard- und kundenspezifischen Ausführungen erhältlich
Anwendungen
- Telekommunikationsinfrastruktur
- Antennen und drahtlose Basisstationen
- Militär- und Raumfahrtausrüstung
- Hochgeschwindigkeits-Datenerfassungssysteme
- Industrie- und Automatisierungssteuerungssysteme
Informieren Sie sich über unsere SSMB-Standardprodukte oder kontaktieren Sie uns noch heute, um Ihre individuellen Anforderungen an die RF-Konnektivität zu besprechen.
Specifications
SSMB Connectors
Electrical
| Impedance | 50 Ohm |
| Frequency Range | DC - 12.4 GHz |
| Voltage Rating | 250 Volts RMS Continuous |
| Dielectric Withstanding Voltage | 750 VRMS Max |
| VSWR (Return Loss) |
|
|
DC - 3 GHz
|
1.3 (-18 dB) Max |
| Insulation Resistance | 1000 MΩ Min |
| Center Contact Resistance | 5.0 mΩ Max |
| Outer Contact Resistance | 2.5 mΩ Max |
| RF Leakage | -50 dB Max (2 - 3 GHz) |
| Insertion Loss | .1 √(f(GHz)) dB Max |
Environmental
| Temperature Range | −65°C to +165°C |
| Thermal Shock | MIL-STD-202, Method 107 (Test Condition B) except high temp test @ +200°C |
| Corrosion | MIL-STD-202, Method 101 (Test Condition B) - 5% Salt Solution |
| Vibration | MIL-STD-202, Method 204 (Test Condition B) |
| Mechanical Shock | MIL-STD-202, Method 213 (Test Condition B) - No Discontinuity Permitted |
| Moisture Resistance | MIL-STD-202, Method 106 |
Mechanical
| Mating Cycles | 500 Min |
| Coupling Mechanism | Push-On |
| Interface Specification | MIL-STD-348 |
| Engagement Force | 6 lbs (26.5 N) Max |
| Disengagement Force | 2.5 lbs (9 N) Max |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
Interface Dimensions
Plug
Jack
