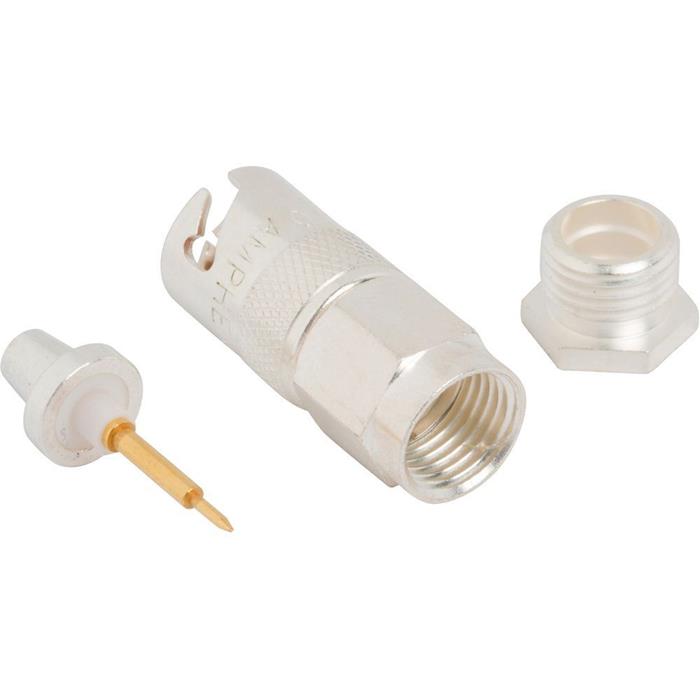

TPS-Anschlüsse

Die TPS-Steckverbinderserie von Amphenol RF bietet eine vielseitige Lösung für Ingenieure, die robuste HF-Koaxialschnittstellen suchen, die mit Standardkabeln und halbstarren Konfigurationen kompatibel sind. Die TPS-Familie eignet sich sowohl für 50 Ω- als auch für 75 Ω-Systeme mit Klemm- und Crimp-Befestigungsmethoden und unterstützt die flexible Integration in Board-to-Cable- oder frei hängende Kabelverbindungstopologien.

Mit einem ausgereiften Schnittstellendesign und einer breiten Verwendung in der Industrie bieten die TPS-Steckverbinder eine zuverlässige Leistung in den Bereichen Rundfunk, Test- und Messtechnik und allgemeine HF-Anwendungen. Die Kompatibilität der Serie mit gängigen Koaxialkabeltypen (z. B. RG-58, RG-303, RG-405) gewährleistet eine einfache Beschaffung und Systemintegration.

Eigenschaften und Vorteile

• Erhältlich in 50 Ω- und 75 Ω-Impedanzvarianten - ermöglicht den Einsatz in Standard-HF- oder Rundfunk-/Videosystemen.
• Flexible Kabelanschlüsse: Klemm- oder Schraubanschlüsse mit Kompatibilität für RG-58, RG-141, RG-303, RG-405 und ähnliche anpassungsfähige/halbsteife Kabel.
• Kompakter Schnittstellenfußabdruck unterstützt Schalttafel- oder Rack-Montage-Layouts mit hoher Dichte in Instrumenten- und Rundfunksystemen.
• Ausgereiftes Steckverbinderdesign mit bewährtem Einsatz im Feld, das die globale Beschaffung und das Vertrauen in die Lieferkette unterstützt.
• Standardmäßige korrosionsbeständige Oberflächen und vergoldete Kontakte gewährleisten zuverlässige Verbindungen in unterschiedlichen Umgebungen.

Wichtige technische Details

• Impedanz: 50 Ω Standard; 75 Ω Versionen verfügbar, die es Entwicklern ermöglichen, die Impedanz des Steckers an die System- oder Kabelarchitektur anzupassen.
• Frequenzbereich: Die typische Leistung reicht von DC bis zu den oberen Grenzen von ~4-10 GHz, je nach Kabeltyp und Montagekonfiguration (siehe Datenblatt für das jeweilige Teil).
• Paarungszyklen: Die allgemeine Lebensdauer von Steckverbindern entspricht der Industriepraxis für Koaxialschnittstellen; die tatsächliche Lebensdauer von Steckverbindern der TPS-Serie kann je nach Kabelanschlüssen und Nutzungsprofil variieren.
• Temperaturbereich: Die TPS-Serie unterstützt einen breiten Betriebsbereich, der für koaxiale HF-Steckverbinder typisch ist; die tatsächliche Leistung hängt von der Kabelummantelung und dem Steckeranschluss ab.
• Besondere Merkmale: Unterstützt sowohl 50 Ω als auch 75 Ω Impedanz, breite Kabelkompatibilität und Klemmanschlussarten; beachten Sie, dass die Standard-TPS-Steckverbinder nicht hermetisch abgedichtet sind und keine spezielle IP67-Umgebungseinstufung aufweisen.

Anwendungen

• Instrumentierungs-, Test- und Messsysteme, bei denen zuverlässige HF-Koaxialverbindungen zu Kabeln und Modulen erforderlich sind.
• Broadcast- und Video-Link-Systeme, die 75 Ω-Impedanzversionen von TPS-Steckverbindern für Signalintegrität und Impedanzanpassung verwenden.
• HF-Verbindungen in Broadcast-Racks, Netzwerkmodulen und koaxialen Patch-Panel-Systemen, wo kompakte, standardisierte Kabelabschlüsse benötigt werden.
• Allgemeine RF-Kabel-zu-Platine- oder Kabel-zu-Kabel-Verbindungen in drahtlosen Zugangs-, Datenkommunikations- oder Messgeräten, die Standard-Koaxialkabel nutzen.
• Prototyping- und Systemintegrationsumgebungen, in denen bewährte Steckverbinderfamilien die Beschaffung, Zuverlässigkeit und Fertigung vereinfachen.

Informieren Sie sich über unser komplettes TPS-Steckverbindersortiment mit Standardprodukten. Wenn Sie einen kundenspezifischen Anschluss, eine alternative Kabelkompatibilität oder eine spezielle Variante außerhalb unseres Standardkatalogs benötigen, wenden Sie sich an unser Entwicklungsteam, um eine maßgeschneiderte Lösung zu finden.
