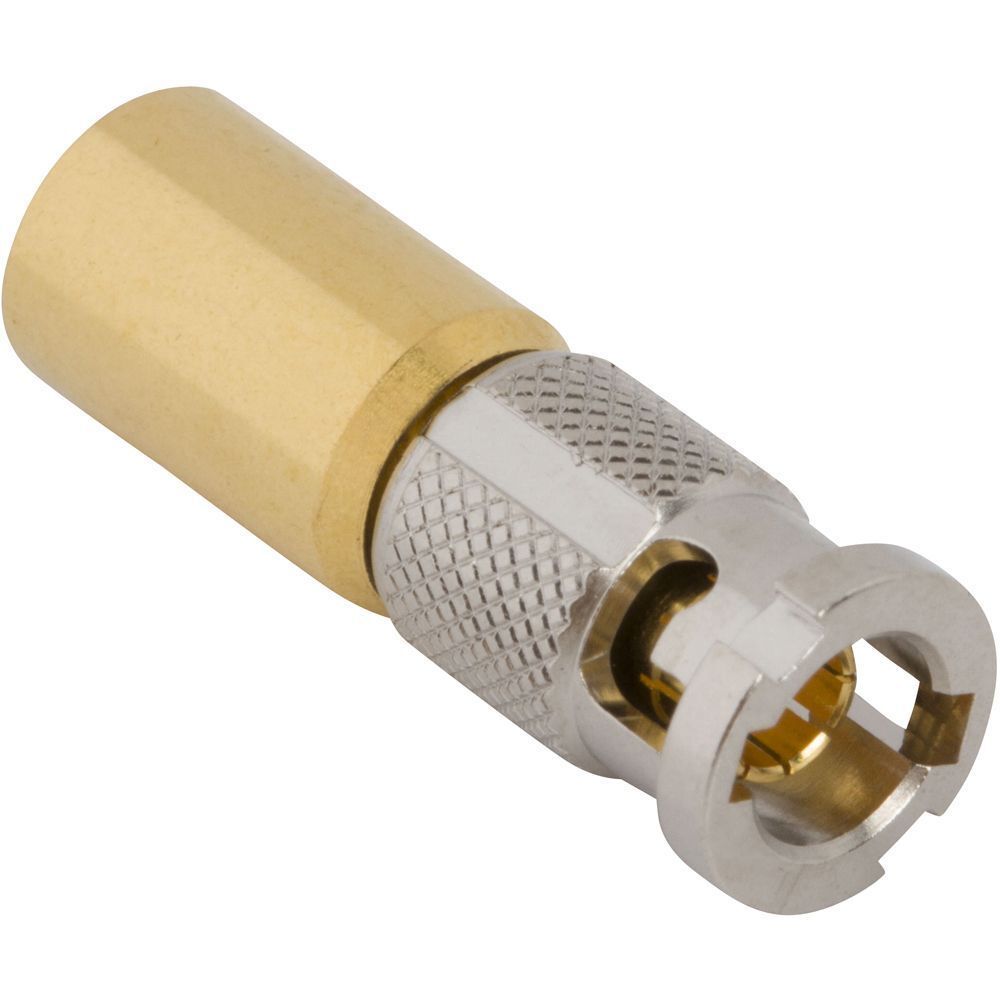

HD-BNC-Abschlusswiderstände
Hochdichte Bajonettanschlüsse mit kompakter, echter 50 Ω/75 Ω-Leistung für moderne Rundfunk- und HF-Netzwerke
Übersicht
Amphenol RF bietet Ingenieuren und Systemintegratoren mit seiner HD-BNC-Terminator-Produktlinie eine raffinierte Abschlusslösung, die auf der HD-BNC™-Schnittstelle mit hoher Dichte basiert. Entwickelt, um der Grundfläche und dem mechanischen Formfaktor unserer HD-BNC-Steckverbinderserie zu entsprechen - die sowohl 50 Ω als auch 75 Ω Impedanz unterstützt und eine positiv verriegelnde Push-and-Turn-Schnittstelle aufweist - erleichtern diese Terminatoren die nahtlose Systemübernahme und vereinfachen die Bestandsverwaltung.
Ob in Ultra-High-Definition-Broadcast-Systemen, High-Density-Instrumentenpanels oder HF-Signalverteilungsnetzwerken, die HD-BNC-Abschlusswiderstände von Amphenol RF ermöglichen eine korrekte Impedanzanpassung, Portisolierung und minimale Signalreflexion - und das alles bei deutlich geringerem Platzbedarf im Vergleich zu herkömmlichen BNC-Abschlüssen.
Eigenschaften und Vorteile
- Die kompakte HD-BNC-Schnittstelle bietet die bis zu vierfache Steckverbinderdichte von Standard-BNC bei voller elektrischer Leistung.
- Erhältlich in 50 Ω- und 75 Ω-Versionen, was Anschlussoptionen für RF-Systeme (50 Ω) und Rundfunk-/Videonetzwerke (75 Ω) ermöglicht.
- Die integrierte, formschlüssige Push-and-Turn-Kupplung gewährleistet eine zuverlässige mechanische Verbindung und wiederholbare elektrische Leistung in dichten Schalttafel- oder Rack-Umgebungen.
- Nahtlose Kompatibilität mit bestehenden HD-BNC-Kabeln und der Rundfunkinfrastruktur, wodurch die Installationszeit und das Risiko von Fehlanpassungen reduziert werden.
- Entwickelt zur Unterstützung von Hochleistungs-Videosystemen (einschließlich 12G-SDI / UHD) über die 75 Ω HD-BNC-Varianten.
Wichtige technische Details
- Impedanz: Standard 50 Ω und dedizierte 75 Ω-Versionen passen sich den Systemanforderungen und der Kabelinfrastruktur an.
- Frequenzbereich: Die HD-BNC-Steckverbinderfamilie unterstützt bis zu DC-6 GHz (sowohl für allgemeine 50 Ω- als auch 75 Ω-Ausführungen) und bis zu 12 GHz für 12G-SDI 75 Ω-Varianten. Die Leistung des Terminators hängt von Kabel, Konfiguration und Montage ab.
- Steckzyklen: Die typische mechanische HD-BNC-Spezifikation ist für mindestens 500 Steckvorgänge ausgelegt. Die Lebensdauer des Terminators kann entsprechend variieren.
- Temperaturbereich: Die HD-BNC-Serie unterstützt einen Betriebstemperaturbereich von etwa -65 °C bis +165 °C. Die tatsächlichen Nennwerte der Abschlusswiderstände hängen von der Art des Abschlusses und der Konfiguration ab.
- Besondere Merkmale: Steckverbinder mit hoher Dichte, positiver Verriegelungsmechanismus, echte 50 Ω/75 Ω Leistung, Unterstützung für UHD-Video. Beachten Sie, dass Standard-HD-BNC-Abschlusswiderstände von Amphenol RF nicht hermetisch abgedichtet sind und, sofern nicht ausdrücklich angegeben, nicht die Schutzart IP67 aufweisen.
Anwendungen
- Rundfunkproduktionsumgebungen und Patch-Panels, die hochdichte Abschlüsse erfordern, insbesondere für 75 Ω HD-BNC-Systeme, die UHD/12G-SDI-Signale übertragen.
- Instrumenten-, Test- und Messgestelle, in denen Abschlüsse mit hoher Kanalanzahl auf begrenztem Raum benötigt werden und Zuverlässigkeit an erster Stelle steht.
- RF-Verteilungs- und Signalroutingsysteme, bei denen eine kompakte Terminierung ungenutzter Ports erforderlich ist, um die Impedanzanpassung aufrechtzuerhalten und Signalreflexionen zu minimieren.
- Platinen- oder kabelmontierte Baugruppen mit HD-BNC-Steckverbindern, bei denen Bestandsstandardisierung und Formfaktor-Effizienz erwünscht sind.
- Professionelle AV-Systeme, Studioinfrastruktur und medientechnische Installationen, bei denen HD-BNC als mechanischer/elektrischer Standard dient.
Informieren Sie sich in unserem Katalog über die gesamte Palette der HD-BNC-Abschlusswiderstände. Wenn Sie eine kundenspezifische Anschlussleistung, eine spezielle Abdichtung gegen Umwelteinflüsse, eine andere Impedanz oder eine nicht standardisierte Konfiguration benötigen, wenden Sie sich bitte an unser Entwicklungsteam, um eine maßgeschneiderte Lösung zu besprechen.
