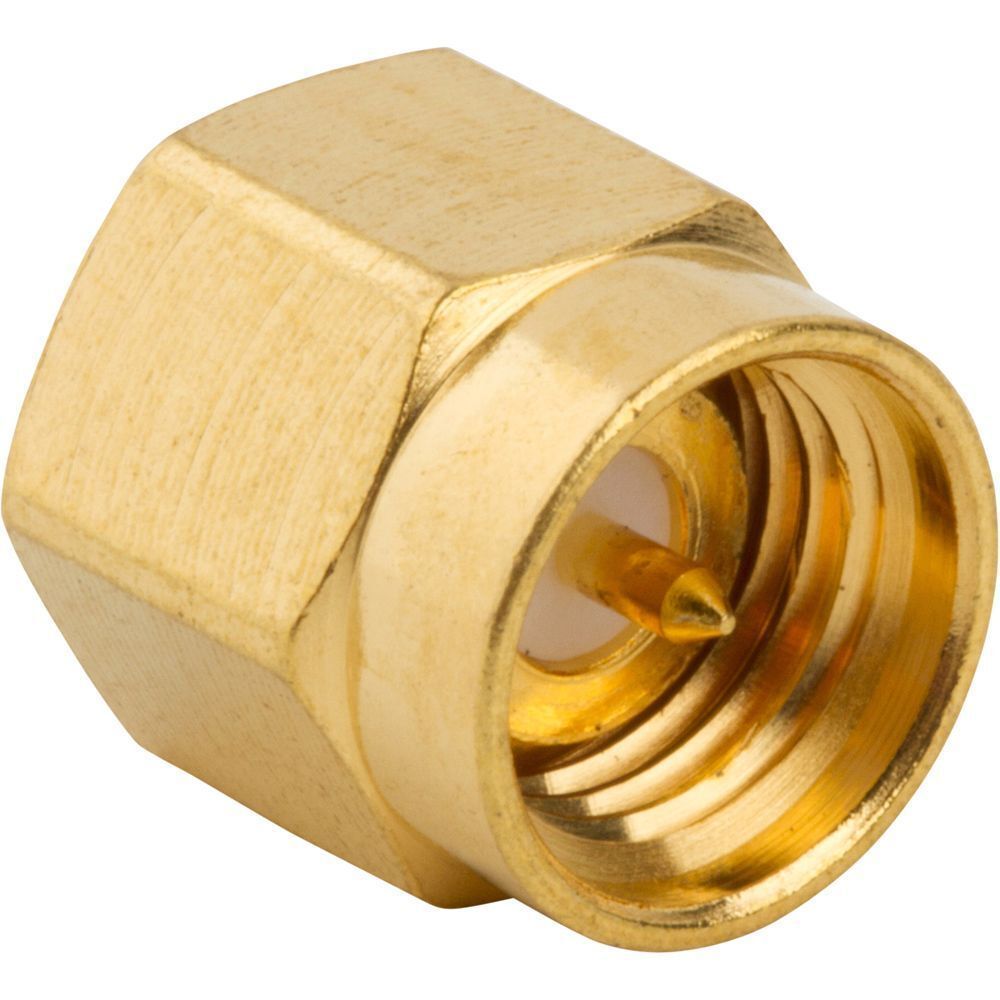

SMA-Abschlusswiderstände

Amphenol RF bietet mit der Familie der SMA-Abschlusswiderstände Ingenieuren und Einkäufern eine Abschlusslösung, die direkt mit der weit verbreiteten SMA-Gewindeschnittstelle verbunden werden kann. Diese Abschlüsse gewährleisten eine korrekte Impedanzanpassung und minimieren Signalreflexionen an ungenutzten Anschlüssen, was die Systemstabilität und -leistung verbessert.

Die für platzsparende Hochfrequenzbaugruppen konzipierten SMA-Abschlüsse unterstützen den Breitbandbetrieb bis ~18 GHz (basierend auf der Leistung von SMA-Steckern) und sind in vielen katalogisierten Standardvarianten erhältlich.

Merkmale und Vorteile

• Standard 50 Ω-Abschluss, der mit gängigen HF-Koaxialsystemen und SMA-Steckern kompatibel ist, was die Teileauswahl und Lagerhaltung vereinfacht.
• Hochfrequenzleistung - viele SMA-Abschlusswiderstände unterstützen den Betrieb bis ≈ 18 GHz und ermöglichen den Einsatz in anspruchsvollen HF-, Mikrowellen- und Testgeräteumgebungen.
• Der Mechanismus der Gewindekupplung (von der SMA-Schnittstelle übernommen) bietet eine sichere mechanische Verbindung, Vibrationsfestigkeit und Robustheit, die für raue Umgebungen geeignet ist.
• Der kompakte Formfaktor eignet sich für dichte RF-Layouts, Board-to-Cable-Schnittstellen und modulare Baugruppen, wobei ein konsistenter Impedanzabschluss im gesamten System gewährleistet ist.
• Die bewährte Lieferkette und Dokumentation von Amphenol RF stellt sicher, dass Ingenieure Zugang zu detaillierten Spezifikationen, einem übersichtlichen Teileangebot und weltweiter Verfügbarkeit haben.

Wichtige technische Details

• Impedanz: 50 Ω nominal für die SMA-Abschlusswiderstand-Produktlinie.
• Frequenzbereich: Basierend auf der SMA-Steckerfamilie reicht die typische Leistung von DC bis ~18 GHz. Die Leistung des Abschlusswiderstands ist kabel- und konfigurationsabhängig.
• Steckzyklen: Die SMA-Steckverbinderserie ist für mindestens 500 Steckzyklen unter Standardbedingungen ausgelegt. Die Verwendung des Terminators kann je nach Design und Umgebung variieren.
• Temperaturbereich: Die SMA-Steckverbinderfamilie von Amphenol RF hat einen ungefähren Betriebsbereich von -65 °C bis +165 °C. Die genauen Werte sind an den jeweiligen Anschlussteilen abzulesen.
• Besondere Merkmale: Kompakte SMA-Schnittstelle, robuste Gewindekupplung, Hochfrequenz-Abschlussmöglichkeit. Hinweis: Standard-SMA-Abschlusswiderstände werden nicht als hermetisch abgedichtet oder IP67-zertifiziert beschrieben, es sei denn, dies ist ausdrücklich im Datenblatt des Teils vermerkt.

Anwendungen

• Test- und Messsysteme, bei denen ungenutzte SMA-Anschlüsse abgeschlossen werden müssen, um Kalibrierung, Genauigkeit und Signalintegrität zu gewährleisten.
• Hochfrequenz-Mikrowellen-Subsysteme, Instrumentenmodule oder RF-Frontends, die im Bereich von 10 GHz bis 18 GHz arbeiten und angepasste Abschlüsse an SMA-Steckern erfordern.
• Modulare HF-Baugruppen, Board-to-Cable-Schnittstellen und koaxiale Patch-Panel-Systeme, bei denen kompakte, standardisierte Abschlüsse zur Rationalisierung von Integration und Wartung beitragen.
• Telekommunikation, drahtlose Infrastruktur oder industrielle HF-Systeme, die SMA-Verbindungen verwenden und eine zuverlässige Terminierung von Ersatzanschlüssen benötigen, um Reflexionen oder Signalverluste zu vermeiden.
• Allgemeine HF-Systeme und Laborumgebungen, in denen sich Ingenieure auf bewährte Steckerformate und gut dokumentierte Abschlusskomponenten verlassen.

Informieren Sie sich über die gesamte Palette der SMA-Abschlusswiderstände von Amphenol RF. Wenn Ihre Anwendung eine kundenspezifische Impedanzvariante, eine höhere Nennleistung, eine spezielle Oberfläche oder eine Umgebungsabdichtung erfordert, die nicht im Standardkatalog aufgeführt ist, wenden Sie sich an unser Technikteam, um eine maßgeschneiderte Lösung zu finden.
