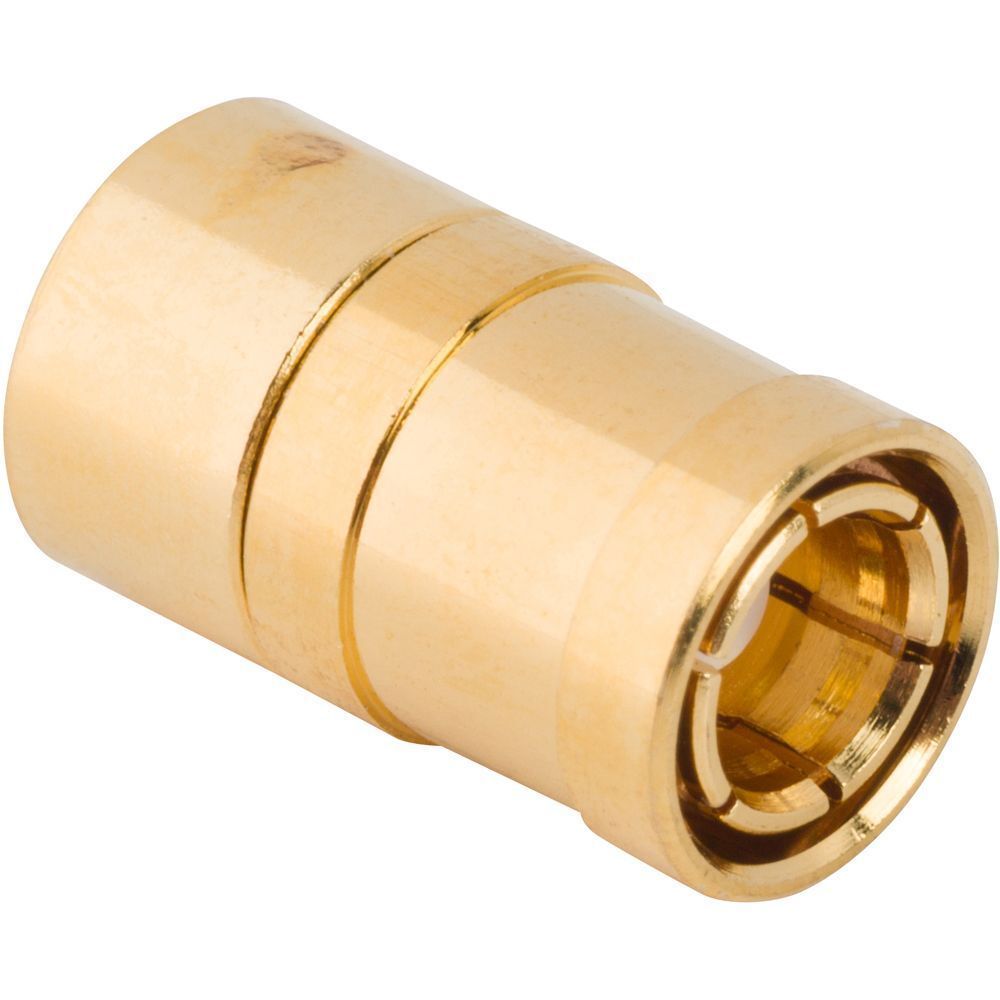

SMB-Terminatoren

In modernen HF-Modulen und Kabelbaugruppen, in denen der Platz begrenzt und die Signalintegrität kritisch ist, ist eine ordnungsgemäße Terminierung von ungenutzten Anschlüssen unerlässlich, um Reflexionen zu vermeiden und die Leistung aufrechtzuerhalten. Die SMB-Terminator-Familie von Amphenol RF ist speziell für diese Aufgabe entwickelt worden. Diese Abschlüsse passen auf die gleiche Snap-on SMB-Schnittstelle, die in vielen dichten RF-Layouts verwendet wird, und ermöglichen eine schnelle Installation, eine zuverlässige Impedanzanpassung und eine kompakte Formfaktor-Integration.

SMB-Steckverbinder sind für eine breitbandige Leistung ausgelegt, mit einem typischen Betrieb von DC bis ~4 GHz und erweiterten Varianten bis ~10 GHz. Für Systemingenieure, die SMB-terminierte Ports in Instrumentierungs-, Wireless-, Broadcast- oder Kabelkonfektionsanwendungen spezifizieren, bietet die SMB-Terminatorlinie eine standardisierte, zuverlässige Lösung, um die Integrität der Signalkette zu erhalten.

Merkmale und Vorteile

• Der Snap-on-Kupplungsmechanismus (SMB-Schnittstelle) ermöglicht eine schnelle, werkzeuglose Installation und reduziert den Platzbedarf im Vergleich zu großen Gewindesteckern.
• Erhältlich sowohl in 50 Ω-Standard- als auch in ausgewählten 75 Ω-Varianten, um den Anforderungen an die Systemimpedanz in HF-, Rundfunk- oder gemischt genutzten Installationen zu entsprechen.
• Kompatibel mit Board-to-Cable- und Cable-to-Board-Baugruppen mit hoher Dichte, bei denen Platzbedarf und Steckgeschwindigkeit wichtig sind.
• Die breitbandige Leistung unterstützt einen breiten Frequenzbereich und vereinfacht die Auswahl von Bauteilen für verschiedene Systemebenen.
• Die zuverlässige Lieferung und Dokumentation von Amphenol RF sorgt für Klarheit bei Beschaffung, Stücklisten und Systemzuverlässigkeit.

Wichtige technische Details

• Impedanz: 50 Ω nominal für SMB-Abschlüsse; 75 Ω-Varianten werden auch für Broadcast- oder videozentrierte Anwendungen angeboten.
• Frequenzbereich: Die SMB-Familie unterstützt DC bis ~4 GHz in Standardvarianten und erweiterte Modelle bis ~10 GHz. Die tatsächliche Leistung der Abschlüsse hängt von der Konfiguration, der Montage und dem Kabel ab.
• Steckzyklen: Die einrastbare SMB-Schnittstelle unterstützt wiederholte Steckvorgänge; die Lebensdauer eines Abschlusses hängt von der Verwendung, der Kabelbelastung und den Montagebedingungen ab.
• Temperaturbereich: Typische Betriebsbereiche für SMB-Steckverbinder erstrecken sich über industrielle Bedingungen; für die genauen Nennwerte sollten die spezifischen Anschlussteile herangezogen werden.
• Besondere Merkmale: Kompakte Schnappschnittstelle, erhältlich in 50 Ω/75 Ω, optimiert für High-Density-Layouts. Hinweis: SMB-Standardanschlüsse sind nicht hermetisch abgedichtet und werden im Basiskatalog nicht mit der Schutzart IP67 aufgeführt.

Anwendungen

• HF-Test- und Messgeräte, bei denen SMB-Anschlüsse einen zuverlässigen Abschluss benötigen, um Reflexionen oder Geistersignale zu vermeiden.
• Drahtlose Infrastrukturmodule, Small-Cell-Systeme oder Backplane-Baugruppen, bei denen Snap-on-Verbindungen mit hoher Dichte verwendet werden und montierbare Abschlüsse die Verwaltung ungenutzter Anschlüsse erleichtern.
• Kabelkonfektionierung und Lieferketten, die SMB-konfektionierte Enden in der Instrumentierung, Telemetrie oder in Rundfunksystemen verwenden.
• Broadcast-Videoanwendungen oder Verteilernetze, die 75 Ω SMB-Abschlüsse für impedanzangepasste Portabschlüsse verwenden.
• Board-to-Board- oder Cable-to-Board-Subsystem-Integrationen mit hoher Dichte, bei denen der Platz knapp ist und die Abschlüsse die elektrische Integrität ohne sperrige Steckverbinder erhalten müssen.

Informieren Sie sich über das gesamte Angebot an SMB-Abschlüssen von Amphenol RF. Wenn Sie eine benutzerdefinierte Impedanz, eine spezielle Wattzahl, eine alternative Abschlusskonfiguration oder eine spezielle Umgebungsvariante benötigen, wenden Sie sich an unser Ingenieurteam, um eine maßgeschneiderte Lösung zu erhalten.
