Extraktions- und Einfügewerkzeuge

Das ordnungsgemäße Entfernen und Einsetzen von HF-Steckerkontakten ist eine entscheidende Aufgabe für die Systemzuverlässigkeit, die Wartungsfreundlichkeit und die Fertigungseffizienz. Bei Amphenol RF bietet die Kategorie Auszieh- und Einsteckwerkzeuge Ingenieuren, Technikern und Monteuren Zugang zu zweckmäßigen Werkzeugen, die für eine breite Palette von Koaxialsteckverbinder-Schnittstellen entwickelt wurden - von hochdichten Bullet-Kontakten bis hin zu abgedichteten Modulen. Diese Werkzeuge wurden entwickelt, um ein präzises Herausziehen oder Einstecken zu gewährleisten, ohne den Stecker, den Kontakt, das Kabel oder die PCB-Schnittstelle zu beschädigen.

Ganz gleich, ob Sie dicht bestückte HF-Module warten, drahtlose Infrastrukturen vor Ort instand halten oder hochvolumige Kabelbäume montieren, das richtige Einsteck-/Ausziehwerkzeug vereinfacht den Arbeitsablauf, verringert das Risiko von Steckerschäden und unterstützt die langfristige Systemleistung. Mit dem Katalog von Amphenol RF, der sowohl Industriestandard-Steckverbinderfamilien als auch Spezialanwendungen abdeckt, können Sie die Werkzeuge, die zu Ihrer Schnittstelle passen (wie z.B. HD-BNC™, SMPM, AMC, abgedichtete FAKRA-Baugruppen), mit Vertrauen auswählen.

Merkmale und Vorteile

• Speziell für bestimmte Steckverbinderschnittstellen entwickelte Werkzeuge ermöglichen ein sicheres Entfernen oder Einsetzen von Kontakten, Modulen oder Steckerkörpern und minimieren so das Risiko von Beschädigungen.

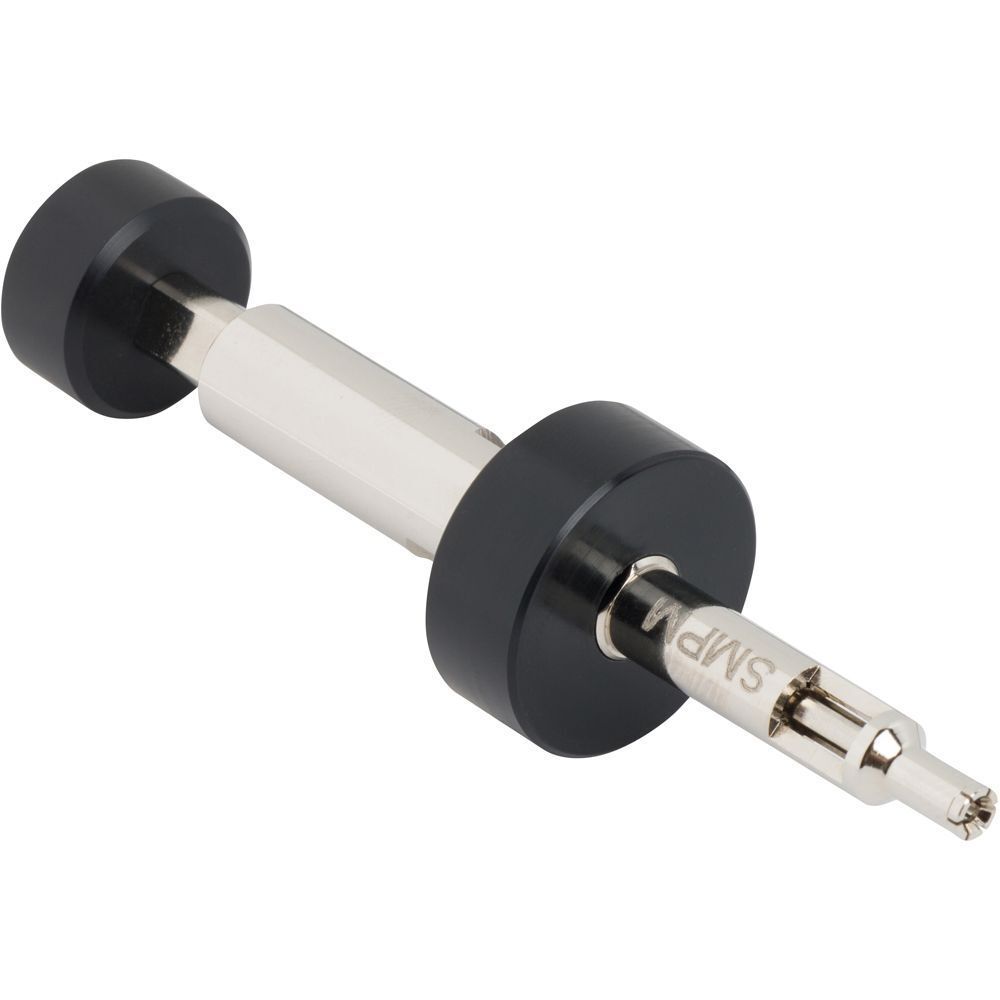

• Die breite Abdeckung von Steckverbinderfamilien - HD-BNC™, SMPM Bullet Insertion/Extraction Tool (-1598), AMC Removal Tool (-1483) und mehr - hilft bei der Standardisierung von Werkzeugen für verschiedene RF-Systeme.
• Optimierte Wartungs- und Fertigungsabläufe: Die richtige Werkzeugauswahl beschleunigt den Service, reduziert Montagefehler und unterstützt eine gleichbleibende Qualität.
• Bietet Sicherheit für Systemintegratoren und Wartungsteams: Die Verwendung zugelassener Werkzeuge stellt sicher, dass die Auszieh-/Einsteckprozesse mit den Richtlinien der Steckverbinderhersteller übereinstimmen.
• Hilft, die langfristige Zuverlässigkeit von RF-Baugruppen zu erhalten, indem Kontaktverformungen, Gehäuseschäden oder unkontrollierte Steck- und Ziehkräfte vermieden werden.

Wichtige technische Details

• Die Werkzeugkategorie umfasst Ausziehwerkzeuge (zum Entfernen von Kontakten oder Steckmodulen) und Einsteckwerkzeuge (zum Einsetzen oder Installieren von Modulen), die auf Steckverbinderserien zugeschnitten sind.
• Werkzeugsätze, Spannzangen oder Werkzeugköpfe werden über die Artikelnummer angegeben (zum Beispiel: AMC Removal Tool 227-1483).
• Jedes Werkzeug ist mit einer Steckverbinderfamilie verknüpft und übernimmt daher die mechanischen Leistungsdaten des Steckverbinders (z. B. Steckzyklen, Umweltverträglichkeit). Die Verwendung mit HD-BNC-Steckverbindern bedeutet zum Beispiel, dass die Spezifikation für die Steckzyklen des Steckverbinders gilt.
• Die Werkzeuge werden für den industriellen Einsatz hergestellt: haltbare Materialien, ergonomische Griffe, Bewegungssteuerung über den gesamten Zyklus und Kompatibilität mit den Steckertoleranzen gewährleisten einen wiederholbaren Einsatz in der Produktion oder im Außendienst.
• Während die Werkzeuge selbst keine RF-Impedanz-, Frequenz- oder Leistungsspezifikationen aufweisen, definiert die zugehörige Steckverbinderfamilie den betrieblichen Kontext. Es ist von entscheidender Bedeutung, dass das Werkzeug auf die Steckerschnittstelle in Ihrem System abgestimmt ist.

Anwendungen

• Wartung und Reparatur von drahtlosen Infrastruktursystemen, bei denen Steckverbinder sicher und kontrolliert entfernt oder eingesteckt werden müssen, ohne die HF-Leistung zu beeinträchtigen.
• Großserienfertigung von Kabelbaugruppen oder HF-Modulen, wo Einsteck-/Ausziehwerkzeuge zur Beschleunigung von Prozessen und zur Aufrechterhaltung der Steckerintegrität bei Tausenden von Einheiten beitragen.
• Außendienstmitarbeiter für Test-, Mess-, Rundfunk- oder Satellitengeräte, die eine zuverlässige Wartung von Steckverbindern in eingeschränkten oder schwierigen Umgebungen benötigen.
• Systemintegratoren, die Module installieren oder aufrüsten (z. B. AMC-Platinenmodule, HD-BNC-Module), bei denen die korrekte Verwendung von Werkzeugen die Entfernung oder den Austausch von Modulen ohne Beschädigung unterstützt.
• Kompakte Backplane- oder Mezzanine-Board-Layout-Services, bei denen der Platz begrenzt ist und Steckverbinder wie HD-BNC spezielle Werkzeuge für das Herausziehen oder Einsetzen von Modulen erfordern.

Durchsuchen Sie die gesamte Palette der Auszieh- und Einsteckwerkzeuge von Amphenol RF, um die richtige Lösung für Ihre Steckverbinderschnittstelle und Systemanforderungen zu finden. Wenn Sie eine kundenspezifische Werkzeugkonfiguration, ein spezielles Die-Set oder ein Service-Kit benötigen, das auf eine bestimmte Steckverbinderfamilie oder eine robuste Anwendungsumgebung zugeschnitten ist, wenden Sie sich bitte an unser Ingenieurteam, um eine maßgeschneiderte Lösung zu besprechen.
