BNC Right Angle PCB Jack Through Hole Bulkhead Rear Mount 50 Ohm
031-6577
Teil Status:
Active
Produktspezifikationen
Siehe Simular
Produktspezifikationen
| Attribute | Einzelheiten |
Siehe Simular
Wählen Sie die nachstehenden Attribute, um ähnliche Produkte anzuzeigen
|
|---|---|---|
| Body Finish |
Nickel
|
|
| Body Material |
Zinc Diecast
|
|
| Contact Finish |
Gold
|
|
| Contact Material |
Phosphor Bronze
|
|
| Contact Termination |
Solder
|
|
| Country of Origin |
TW
|
|
| Coupling Mechanism |
Bayonet
|
|
| ECCN |
EAR99
|
|
| Frequency (Max GHz) |
1
|
|
| Gender |
Jack
|
|
| HTS Code |
8536.69.4010
|
|
| Impedance (Ohms) |
50
|
|
| Insulator Material |
Polypropylene
|
|
| IP Rating |
Not Rated
|
|
| Isolated |
No
|
|
| Low PIM |
No
|
|
| Mating Cycles (Min) |
500
|
|
| Mil Qualified |
Not Mil Qualified
|
|
| Non Magnetic |
Contains Magnetic Materials
|
|
| Orientation |
Right Angle
|
|
| PFAS |
PFAS Status Undetermined
|
|
| Ports |
2 (Dual Port)
|
|
| Size Category |
Miniature
|
|
| Temp (Max Degrees Celsius) |
85
|
|
| Temp (Min Degrees Celsius) |
-40
|
|
| Termination Style |
PCB - Through Hole
|
|
| Unit Weight (Grams) |
37.750
|
|
| USMCA Compliant |
Not USMCA Compliant
|
|
Alle zugehörigen Dokumente
Alle zugehörigen Dokumente
Gesperrte Artikel erfordern ein Amphenol RF Konto
Anmelden/Registrieren
| Titel des Dokuments | Typ | Datum der Veröffentlichung |
|---|---|---|
| 031-6577 PDF Customer Drawing (Größe: 955,4 KB) | pdf |
28.05.2021 |
|
031-6577 STP 3D Model
(Größe: 1,6 MB)
|
stp |
11.11.2025 |
Verwandte Ressourcen
Zuverlässige High-Density-Verbindungen auf engstem Raum mit dem neuen SMP-zu-SMP-Adapter
Amphenol RF freut sich, die Erweiterung seines Koaxialadapter-Portfolios mit einem neuen SMP-Geradstecker-auf-SMPM-Geradstecker-Adapter bekannt zu geben, der Hochfrequenzleistung in einem Low-Profile-Gehäuse bietet.
Anti-Drehmoment-Konstruktion verhindert Schäden bei der Installation
Amphenol RF freut sich, die Erweiterung unserer beliebten SMA-Produktserie um zusätzliche verdrehsichere, gerade Lötsteckverbinder bekannt zu geben.
Unterstützt schwere Geräteausführungen mit wasserdichten IP67 RP-TNC-Anschlüssen
Amphenol RF freut sich, die Erweiterung der beliebten TNC-Schnittstelle im Miniaturformat um zusätzliche Konfigurationen mit umgekehrter Polarität bekannt zu geben.
Erweitern Sie Ihre Testmöglichkeiten im Automobilbereich mit verlustarmen SMA-Steckern
Amphenol RF freut sich, die Erweiterung seiner SMA-Produktreihe um 50-Ohm-Steckverbinder bekannt zu geben, die für das verlustarme Kabel TFC-302LL optimiert sind.
Integrieren Sie Sicherheit in Ihr System mit der wasserdichten HD-BNC-Schnittstelle
Amphenol RF freut sich, eine große Auswahl an wasserdichten HD-BNC-Steckverbindern mit IP67-Klassifizierung anbieten zu können. Diese Steckverbinder wurden speziell für den Einsatz in Anwendungen entwickelt, bei denen das System durch Witterungseinflüsse beeinträchtigt werden kann.
Erleben Sie robuste Langlebigkeit mit neuen versiegelten N-Typ Schottsteckern
Amphenol RF freut sich, sein N-Type-Produktportfolio für die Kabelmontage mit zusätzlichen IP-geschützten Schottwandbuchsen-Konfigurationen zu erweitern. Diese 50-Ohm-HF-Steckverbinder sind eine langlebige Option, die mit einem Gewindekupplungsmechanismus ausgestattet ist.
Ermöglicht hochpräzise Messungen bis zu 40 GHz mit 2,92-mm-Steckern
Amphenol RF freut sich, die 2,92 mm Steckverbinderschnittstelle in sein robustes Portfolio an HF-Verbindungsoptionen aufzunehmen. Diese Steckverbinderserie wurde entwickelt, um ein niedriges VSWR und eine hervorragende Rückfluss- und Einfügungsdämpfung zu bieten, zusammen mit einer hohen Belastbarkeit.
AMC-zu-BNC-Adapter für mehr Vielseitigkeit bei Ultraminiaturanwendungen
Amphenol RF freut sich, die Erweiterung seines Ultraminiatur-Produktportfolios um einen neuen AMC-zu-BNC-Adapter bekannt zu geben. Diese neue Option für Ultraminiatur-Verbindungen ermöglicht es, den sicheren Bajonett-Kupplungsmechanismus der beliebten BNC-Schnittstelle an der Außenseite eines Panels zu montieren.
Neue HD-BNC-Verbindungsoptionen für ultraflexible, verlustarme Kabel
Amphenol RF freut sich, die Erweiterung der HD-BNC-Produktreihe um zwei neue Kabelsteckverbinder bekannt zu geben. Diese Steckverbinder sind speziell für den Anschluss an den Kabeltyp LMR-195-UF von Times Microwave konzipiert, der als ultraflexible, verlustarme Kabeloption entwickelt wurde.
Vermeiden Sie Signalunterbrechungen mit N-Steckern, die für raue Bedingungen ausgelegt sind
Amphenol RF freut sich, sein Portfolio an Lösungen für extreme Belastungen durch neue N-Typ Kabelsteckerkonfigurationen zu erweitern.
SMA-Verlängerungskabel bieten verlustarme Verbindungen für Automobil- und Industriedesigns
Amphenol RF freut sich, SMA Kabelkonfektionen mit geraden Steckern in unser umfangreiches Verbindungsportfolio aufzunehmen.
Herstellung von Verbindungen zwischen Fahrzeugen und RF-Schnittstellen mit neuen FAKRA-zu-SMA-Adaptern
Amphenol RF führt leistungsstarke FAKRA-zu-SMA-Adapter in seinen umfangreichen Katalog von RF-Verbindungsprodukten ein.
Genaue Prüfungen mit Hochfrequenzadaptern von 2,4 mm auf 2,92 mm durchführen
Amphenol RF freut sich, die neuen hochleistungsfähigen 2,4-mm-Stecker- oder Klinkenstecker-auf-2,92-mm-Klinkenstecker-Adapter in unser umfangreiches und allumfassendes Adapterportfolio aufzunehmen.
12G isolierte BNC und HD-BNC erweitern die Optionen für Systemtechniker
Amphenol RF freut sich, isolierte Steckverbinder und Adapter in sein bereits umfangreiches 12G BNC- und HD-BNC-Portfolio aufnehmen zu können.
Amphenol RF bietet neuen 3D-CAD-Modellkatalog auf Abruf
Amphenol RF freut sich, über die B2B-Community von Cadenas PARTSolutions 3D-CAD-Modelle auf Abruf bereitstellen zu können.
Vorkonfigurierte 50-Ohm-BNC-Kabelbaugruppen bieten flexible Optionen
Amphenol RF freut sich, die Erweiterung unserer beliebten BNC-Kabelkonfektionsserie bekannt zu geben. Diese Serie bietet den leistungsstarken BNC-Steckverbinder, der für eine Vielzahl beliebter flexibler, halbstarrer und anpassungsfähiger Kabel entwickelt wurde.
Wasserdichte IP67-zertifizierte BNC-Anschlüsse verbessern die Systemintegrität
Amphenol RF freut sich, weitere Produkte in sein wasserdichtes IP67-Produktportfolio aufzunehmen. Diese neueste Erweiterung umfasst drei BNC-Schottbuchsen, die für die beliebten Kabel RG-58, RG-142 und LMR-240 ausgelegt sind.
Neuer 75-Ohm-12-Adapter für Broadcast-Video
Amphenol RF freut sich, die Erweiterung unserer 12G-Produktlinie um einen neuen BNC-Buchse-Stecker-Adapter bekannt zu geben.
Entwicklung von Designs für den Außeneinsatz mit neuen IP67-TNC-Buchsen
Amphenol RF freut sich, die Erweiterung der beliebten TNC-Miniaturschnittstelle um zusätzliche Konfigurationen für Mikrokoaxialkabel anzukündigen.
Sparen Sie Zeit und vermeiden Sie Schäden bei der SMPM-Wartung mit dem neuen Aus- und Einbauwerkzeug
Amphenol RF freut sich, das SMPM Bullet Tool in unser wachsendes Portfolio von Werkzeugen einzuführen, die die Montage- und Demontageprozesse rationalisieren.
Amphenol RF erweitert 12G-Produktlinie für Broadcast-Anwendungen
Amphenol RF freut sich, zusätzliche HD-BNC-Buchsen in sein bereits umfangreiches Sortiment an 12G-Produkten aufzunehmen.
Serieninterne und serienübergreifende QMA-Adapter erweitern die Schnellverriegelungsoptionen
Amphenol RF freut sich, die Erweiterung seiner QMA-Adapter-Produktreihe bekannt zu geben. Schnellverriegelungsadapter sind sowohl in serieninternen als auch in serienübergreifenden Konfigurationen mit N-Type-, SMA- und TNC-Optionen erhältlich.
Neue 12G-SDI-Broadcast-Produkte unterstützen Plenumkabel
Amphenol RF freut sich, eine Erweiterung seiner 12G-SDI-Broadcast-Produkte vorstellen zu können.
Neue TNC-Designs für Mikrokoax bieten flexible und sichere Optionen für kleine Anwendungen
Amphenol RF freut sich, sein TNC-Produktangebot um zusätzliche Schottbuchsen für die Frontmontage zu erweitern, die für flexible Ultraminiatur-Koaxialkabeltypen ausgelegt sind.
Optimieren Sie den Platzbedarf mit Mini-FAKRA bis IP67 FAKRA Fahrzeugverbindungskabeln
Amphenol RF freut sich, sein AUTOMATE Typ A mini-FAKRA Breakout-Kabelprogramm um zusätzliche Steckerkonfigurationen und Kabeltypen zu erweitern.
Nichtmagnetische SMP-Produktlinie, entwickelt für Spezialanwendungen
Amphenol RF freut sich, die Erweiterung der Mikrominiatur-SMP-Produktserie um nicht-magnetische Steckverbinder- und Adapteroptionen bekannt zu geben.
Verwendung von wasserdichten SMA-Bulkheads mit umgekehrter Polarität in anspruchsvollen Umgebungen
Amphenol RF freut sich, sein vielseitiges SMA-Produktportfolio mit zusätzlichen Schottwandsteckern mit umgekehrter Polarität zu erweitern.
Erweiterung des Anwendungsspektrums mit rechtwinkligen SMA-Steckern für Mikrokoaxkabel
Amphenol RF freut sich, seine beliebte SMA-Produktfamilie um rechtwinklige Steckerkonfigurationen mit umgekehrter Polarität zu erweitern, die für eine Vielzahl von flexiblen Mikrokoax-Kabeltypen geeignet sind.
Automotive-Leistung mit hoher Bandbreite durch erweitertes mini-FAKRA PCB-Portfolio
Amphenol RF freut sich, sein Multiport AUTOMATE Typ A Mini-FAKRA Portfolio mit zusätzlichen PCB Optionen zu erweitern.
Vorkonfigurierte SMPM-Kabelbaugruppen bieten Flexibilität bei kompakten Hochfrequenzanwendungen
Danbury, CT - Amphenol RF freut sich, die Erweiterung seines Kabelkonfektionsportfolios mit neuen Kabelkonfektionen bekannt zu geben, die mit geraden SMPM-Steckverbindern auf kompakten 0,047-Zoll-Kabeln ausgestattet sind.
BNC-Konfigurationen, die neue Kabeltypen unterstützen, erfüllen eine Vielzahl von Anforderungen durch verbesserte Vielseitigkeit
Amphenol RF freut sich, die Erweiterung seines BNC-Produktportfolios um zusätzliche Optionen mit flexiblen Mikro-Miniatur-Koaxialkabeln bekannt zu geben.
Zuverlässige Leistung mit SMA-Verbindungen, die für extreme Belastungen ausgelegt sind
Amphenol RF freut sich, sein Angebot an HF-Verbindungselementen für extreme Belastungen um eine zusätzliche SMA-Einbaubuchse erweitern zu können.
Bleiben Sie unter dem Radar mit schwarz beschichteten RF-Steckern für verdeckte Anwendungen
Amphenol RF freut sich, sein Angebot an schwarz beschichteten Steckverbindern mit SMA- und N-Typ-Konfigurationen für verlustarme LMR-Kabeltypen zu erweitern.
Erweiterter Frequenzbereich erhöht die Leistung von N-Steckverbindern
Amphenol RF erweitert sein Angebot an N-Steckverbindern mit erweitertem Frequenzbereich von 18 GHz; ideal für Anwendungen, die höhere Leistungsspezifikationen erfordern.
Der neue IP67 FAKRA-Stecker für die Rückwandmontage unterstützt Kabel mit größerem Durchmesser
Amphenol RF freut sich, einen neuen IP67 FAKRA Straight Crimp Bulkhead-Stecker für die Hinterwandmontage in unser umfangreiches Portfolio für die Automobil- und Industrieindustrie aufzunehmen.
Erfüllen Sie die Designanforderungen der nächsten Generation mit den neuen Mini-FAKRA-Kabelbaugruppen
Amphenol RF freut sich, sein AUTOMATE Typ A mini-FAKRA-Portfolio um zusätzliche vorkonfigurierte Breakout-Kabeloptionen zu erweitern, die auf industrieüblichen Kabeltypen basieren.
Verbesserte Konnektivitätslösungen mit neuen TNC- und RP-TNC-Anschlüssen
Amphenol RF freut sich, die Erweiterung seiner robusten TNC-Produktserie um zusätzliche Konfigurationen in Standard- und Reverse-Polarität bekannt zu geben.
Neue nicht-magnetische SMPM-Optionen für die Leiterplattenmontage jetzt verfügbar
Amphenol RF freut sich, die Erweiterung seines nicht-magnetischen Angebots durch neue SMPM-Leiterplatten-Designs bekannt zu geben.
Zusätzlicher Schutz durch rückseitig montierten FAKRA-Steckverbinder (IP67)
Amphenol RF freut sich, den wasserdichten FAKRA Generation 2 Stecker für die Rückwandmontage in unser umfangreiches Automotive-Portfolio aufzunehmen.
HD-BNC-PCB-Anschlüsse mit zwei Anschlüssen erhöhen die Konnektivitätsdichte
Amphenol RF erweitert sein HD-BNC-Angebot um Leiterplattenbuchsen mit zwei Anschlüssen, die für die 12G-SDI-Übertragungsleistung optimiert sind.
Bewährte QMA-Produktlinie wird um LMR-400-Kabeloptionen erweitert
Amphenol RF erweitert sein QMA-Sortiment um Konfigurationen, die mit dem LMR-400-Kabel von Times Microwave kompatibel sind.
Schutz vor Umwelteinflüssen mit IP67-BNC-zu-Microminiatur-MCX- und MMCX-Kabeln
Amphenol RF freut sich, die Erweiterung unseres Kabelkonfektionsportfolios um zusätzliche BNC zu MCX und MMCX Konfigurationen bekannt zu geben.
Amphenol RF erweitert Konnektivitätslösungen mit neuen RP-TNC-Steckerkonfigurationen
Amphenol RF freut sich, die Erweiterung seines robusten TNC-Portfolios mit umgekehrter Polarität durch zusätzliche Konfigurationen bekannt zu geben, die für die Aufnahme von Mikrokoax-Kabeltypen wie 0,81 mm, 1,13 mm, 1,32 mm doppelt geschirmt, 1,37 mm und RG-178 ausgelegt sind.
Schutz vor witterungsbedingten Einflüssen mit neuen IP67 N-Type Steckverbindern
Amphenol RF freut sich, die Erweiterung unserer robusten N-Type-Steckverbinderserie mit mehreren neuen abgedichteten IP67-Optionen bekannt zu geben.
Sichere Systeme in anspruchsvollen Umgebungen mit robusten IP67-SMA-Steckern
Amphenol RF freut sich, die Erweiterung unserer beliebten SMA-Produktserie um zusätzliche wasserdichte IP67-Optionen bekannt zu geben.
Neu veröffentlichte Produktserie Solution Guide
Amphenol RF freut sich, Ihnen unseren neuen Lösungsleitfaden für die SMP-Produktreihe vorstellen zu können. Dieser Katalog bietet einen umfassenden Überblick über unser komplettes Sortiment an SMP-Produkten sowie die technischen Spezifikationen, die für die Entwicklung dieses Produkts für Ihr nächstes Projekt erforderlich sind.
Erzielen Sie eine ununterbrochene Leistung mit wasserdichten RP-SMA-Anschlüssen für die Frontmontage
Amphenol RF freut sich, sein vielseitiges SMA-Produktportfolio um zusätzliche verpolungssichere Einbaubuchsen zu erweitern.
Entscheiden Sie sich für Steckverbinder, die für Mikrokoaxialkabel in Anwendungen mit begrenztem Platzangebot ausgelegt sind.
Amphenol RF freut sich, sein Portfolio an Ultraminiaturprodukten mit der Einführung zusätzlicher SMA-Buchsen-Konfigurationen für verschiedene Mikrokoax-Kabeltypen zu erweitern.
Schützen Sie Ihr nächstes Design mit einzigartigen PVC-ummantelten Kabelsystemen
Amphenol RF freut sich, die Erweiterung seines robusten Produktportfolios mit neuen IP67-abgedichteten BNC- und TNC-Kabelkonfektionen bekannt zu geben.
Mehr Sicherheit und Flexibilität für Wi-Fi-Geräte mit neuen RP-SMA-Buchsen
Amphenol RF freut sich, die Erweiterung unserer beliebten SMA-Steckverbinderserie um zusätzliche Konfigurationen mit umgekehrter Polarität (RP) bekannt zu geben.
Die verlustarmen BNC-UltraFlex-Kabelbaugruppen bieten zusätzliche Designmöglichkeiten
Amphenol RF freut sich, ein komplettes Sortiment an Hochleistungs-BNC-Kabelkonfektionen anbieten zu können, die hochflexible, verlustarme Times LMR-UF-Kabel verwenden.
Mehr Flexibilität mit neuen 50-Ω-SMB-Kabelkonfektionsoptionen
Amphenol RF ist stolz darauf, zusätzliche SMB-Kabelbaugruppen in unser breites Portfolio an vorkonfigurierten RF-Baugruppen aufzunehmen.
Hochfrequenz-12G-MCX-Kabelbaugruppen ideal für 4K/Ultra-HD
Amphenol RF freut sich, die Erweiterung unserer 12G MCX-Produktserie um Kabelkonfektionen auf Basis von Belden 4855R bekannt zu geben.
Verbesserte Leistung und Montage mit neuem SMP-Anschluss
Amphenol RF freut sich, die Erweiterung der SMP-Produktserie um einen neuen rechtwinkligen Kabelstecker bekannt zu geben, der für eine einfachere Montage und verbesserte Leistung entwickelt wurde.
Erhöhen Sie die Systemsicherheit mit wasserdichten TNC-Anschlüssen nach IP67
Amphenol RF freut sich, die Erweiterung der TNC-Produktserie um einen neuen rechtwinkligen Kabelstecker für Times Microwave LMR-240-Kabel bekannt zu geben.
Manipulationssichere SMA-Schottbuchsen für flexible Mikrokoaxialkabel
Amphenol RF freut sich, die Erweiterung seiner SMA-Einbauproduktserie um zusätzliche Frontmontagebuchsen bekannt zu geben.
Anschluss auf engstem Raum mit BNC-Winkelsteckerkonfektionen
Amphenol RF freut sich, die Erweiterung unserer beliebten BNC-Kabelkonfektionsserie mit einer einzigartigen Konfiguration anzukündigen, die Zugentlastungsmanschetten an beiden Enden des Kabels einsetzt.
Sichern Sie Ihr System mit kompakten, wasserdichten IP67-SMA-Steckern
Amphenol RF freut sich, seine Auswahl an wasserdichten SMA-Steckverbindern um zusätzliche Optionen für die Frontmontage von Schottbuchsen erweitern zu können.
Amphenol RF HD-BNC Product Series Solutions Guide
The Amphenol RF HD-BNC Product Series Guide outlines a compact RF connector interface designed for high-density signal routing. It focuses on connector and cable configurations that maintain standard BNC performance in a reduced footprint, detailing electrical and mechanical characteristics, interface options, and use in applications such as broadcast video, test equipment, and other high-frequency systems.
Amphenol RF Solutions for Instrumentation
Amphenol RF offers a robust range of RF interconnect solutions specifically designed for instrumentation applications requiring high-frequency performance, low signal loss, and enhanced reliability. Their product portfolio includes various connectors such as 1.0-2.3, 2.92 mm, BNC, HD-BNC, N-Type, and SMA, along with precision adapters, RF adapters, and precision test cables—all engineered to minimize signal degradation and ensure consistent performance in demanding test environments. These solutions are ideal for applications like network and spectrum analyzers, signal generators, RF/microwave testing, telemetry systems, handheld testers, and automated test equipment. Amphenol’s core strengths lie in ruggedized designs that resist dust, vibration, and corrosion, IP67/IP68-rated waterproof sealing for protection against environmental elements, and high-precision, low-loss cable assemblies that support long-distance signal transmission.
Custom RF Solutions
Amphenol RF provides comprehensive custom RF solutions tailored to meet specific design requirements, from concept through mass production.
Product Overview Brochure
Amphenol RF presents a comprehensive, high-performance portfolio of RF interconnect solutions, engineered to meet the rigorous demands of modern communications and electronic systems across industries. With decades of leadership in coaxial technology, this catalog showcases cutting-edge product lines, each designed for precision, reliability, and adaptability.
2003 Full Line Product Catalog
The Amphenol 2003 Full Line Catalog features a comprehensive range of connectors, including subminiature (MMCX, MCX, 1.0/2.3, SMB, SMC, SMA), miniature (BNC, TNC, Reverse Polarity), and standard types (Twinaxial, Twin BNC, Triax, UHF, Mini-UHF). Each section provides detailed specifications, available configurations, and applications for various industries, such as telecommunications, instrumentation, military, and industrial use. The catalog also includes cable assembly instructions and a glossary for additional support.
2006 Full Line Product Catalog
The Amphenol 2006 Full Line Catalog includes a comprehensive range of connectors and cable assemblies for various applications. The catalog also covers environmental compliance and quality assurance measures, showcasing Amphenol's commitment to reliable and high-performance interconnect solutions.
Connex Product Catalog
The Amphenol Connex Catalog features a comprehensive range of high-quality RF and microwave coaxial connectors, suitable for various applications including instrumentation, military-aerospace, broadband, RFID, and telecommunications. It offers a wide selection of connectors such as MMCX, MCX, SMA, SMB, BNC, TNC, UHF, and 7/16, along with custom cable assemblies and robust technical support.
2.2-5 Connector Series
The Amphenol RF 2.2-5 Product Data Sheet highlights the 2.2-5 connector series, designed for high-performance RF applications requiring compact size, low PIM, and superior electrical performance. This connector series is engineered to support high-frequency, low-loss signal transmission, making it ideal for 5G networks, small cells, and distributed antenna systems (DAS). With a rugged, weatherproof design, these connectors ensure reliable performance in harsh environments while maintaining ease of installation through various coupling mechanisms, including threaded, push-pull, and hand-screw options.
4.3-10 Connector Series
The 4.3-10 Connector Cut Sheet provides a detailed overview of the 4.3-10 RF connector series, designed for superior performance in high-frequency applications. This document outlines the key features of the 4.3-10 connectors, including their low PIM (Passive Intermodulation) performance, compact design, and high durability, making them ideal for telecommunications, wireless infrastructure, and RF signal transmission. The connectors are engineered for easy installation, offering a user-friendly interface with threaded, push-pull, and hand-screw coupling mechanisms to ensure secure connections.
50 Ohm HD-BNC Cable Assemblies
Amphenol RF's 50-ohm HD-BNC cable assemblies are designed for high-density applications, providing a compact and lightweight solution with a push-and-turn interface for enhanced performance. These assemblies, compatible with industry-standard RG-316 cable, support a frequency range up to 6 GHz and are ideal for telecommunications, instrumentation, radios, military, and industrial applications.
18 GHz N Type Connector Series
Amphenol RF's 18 GHz N-Type connectors extend the frequency range of the traditional N-Type product line to 18 GHz, providing excellent low PIM performance in a durable, medium-sized package. These connectors are ideal for rugged, outdoor applications requiring high power handling and vibration resistance, with applications in microwave, wireless infrastructure, and radar systems.
AMC Connector Series
Amphenol Micro Coaxial (AMC) connectors are low-profile solutions with a 2.5mm mating height and a 3mm x 3mm footprint, designed for portable and mobile devices. These connectors support high-frequency transmission from DC to 6 GHz, feature easy snap-on/off mating, and are compatible with Hirose U.FL and IPEX MHF1 series, making them ideal for applications like antennas, Bluetooth, GPS, WLAN, and cellular devices.
Field Installable N Type Connector Series
The Field Installable N-Type Connector Cut Sheet presents a high-performance N-Type connector designed for quick and efficient field installation without requiring special tools. Engineered for low-loss, high-frequency applications, this connector ensures secure and reliable RF connections in demanding environments. It features a rugged, weatherproof design, making it ideal for outdoor and industrial use, while its low PIM (Passive Intermodulation) performance supports high-quality signal integrity.
PSMP Connector Series
The Amphenol RF PSMP Cut Sheet highlights the PSMP connector series, a versatile RF solution engineered for high-power applications requiring robust performance and flexibility. This series is designed to handle high-frequency signals with excellent electrical performance, making it ideal for base stations, power amplifiers, and industrial applications. The PSMP connectors feature a compact, high-reliability design with options for smooth bore and full detent mating styles, ensuring secure connections while accommodating misalignment.
AMMC Connector Series
Amphenol Micro Miniature Coaxial (AMMC) connectors are designed for portable and mobile devices, featuring a low profile with a 1.4 mm mated height and a 2 mm x 2 mm footprint. These connectors support high-frequency transmission from DC to 6 GHz, offer easy snap-on/off mating, and are compatible with Hirose W.FL and IPEX MHF III series, making them ideal for applications such as antennas, Bluetooth, GPS, WLAN, and cellular devices.
HD-EFI Connector Series
The HD-EFI product series by Amphenol RF offers micro-miniature interfaces designed for high-performance applications with a frequency range from DC to 6 GHz. These 50 ohm products are ideal for board-to-board applications, featuring versatile PCB mounts and bullet lengths, and providing up to 1.4 mm axial and radial float. HD-EFI connectors are available in various configurations, including through-hole, surface mount, edge launch, and thread-in, and support blind mating with crash-proof designs.
Sealed FAKRA Connector Series
The "Sealed FAKRA Cut Sheet" highlights FAKRA/USCAR mechanical coding for connectors. These connectors are designed for secure and reliable automotive applications, featuring mechanical and color coding to prevent mismating. The sealed FAKRA connectors are IP67 rated, providing protection against dust and temporary submersion in water, making them ideal for use in harsh environments.
Connectors Optimized for Low Loss Cables
The "Connectors Optimized for Low Loss Cables" guide by Amphenol RF features redesigned SMA, TNC, and N-Type connectors specifically tailored for Low Loss cables. These connectors, which include straight and right-angle plugs and jacks, provide enhanced shielding, improved grounding, and low signal loss for applications requiring high reliability, such as smart city infrastructure and IoT antenna systems. They support frequencies up to 12.4 GHz for SMA and 6 GHz for TNC and N-Type connectors, ensuring consistent electrical performance and quick, secure assembly with standard hex crimp tooling.
SMA Panel Mount Receptacles
The Amphenol RF SMA Panel Mount Receptacles cut sheet details high-performance connectors supporting frequencies from DC to 18 GHz. These stainless steel receptacles are available in multiple panel mounting configurations, including 2 and 4-hole flanges, with various termination options such as post contacts, solder cups, and tab contacts. The connectors are suitable for applications like RF amplifiers, microwave filters, and power dividers, offering excellent VSWR performance and robust mechanical construction.
Cable Connector Guide
The Amphenol Connex Cable Connector Guide provides an extensive selection of RF connectors and adapters, detailing common parts for popular cable types. The guide emphasizes uncompromised quality, vast selection, and superb technical support, while also offering customization options for specific customer needs. It includes information on crimp tooling compatible with industry-standard crimp die set dimensions, ensuring reliable and efficient assembly.
High Density Broadcast Solutions
The "High-Density Broadcast Solutions" document from Amphenol RF highlights their range of RF interconnects designed for broadcast connectivity, including BNC, Mini-BNC, 1.0/2.3 DIN, and HD-BNC connectors. These connectors offer various impedances and frequency ranges, with HD-BNC providing the highest density at an 8mm pitch and supporting data rates up to 12 Gb/s. Applications include high-definition transmission, video routing, mobile broadcast equipment, and digital signage, ensuring reliable performance and reduced equipment size without compromising signal integrity.
White Paper: High Density Interconnect Standards
The "High Density Interconnect Standards for Next Generation Broadcast Networks" paper discusses the HD-BNC connector, designed to meet modern broadcast systems' demands for higher density and performance. HD-BNC offers significant density improvements over traditional BNC connectors, with a 75 ohm interface optimized for high bandwidth up to 6 GHz. It maintains robustness and user-friendly bayonet-style mating, providing better mechanical and RF performance than other high-density alternatives like 1.0/2.3 and Mini-BNC. The HD-BNC's design ensures compatibility with industry-standard tools and cables, making it a superior choice for next-generation broadcast applications.
12G SDI Broadcast Solutions

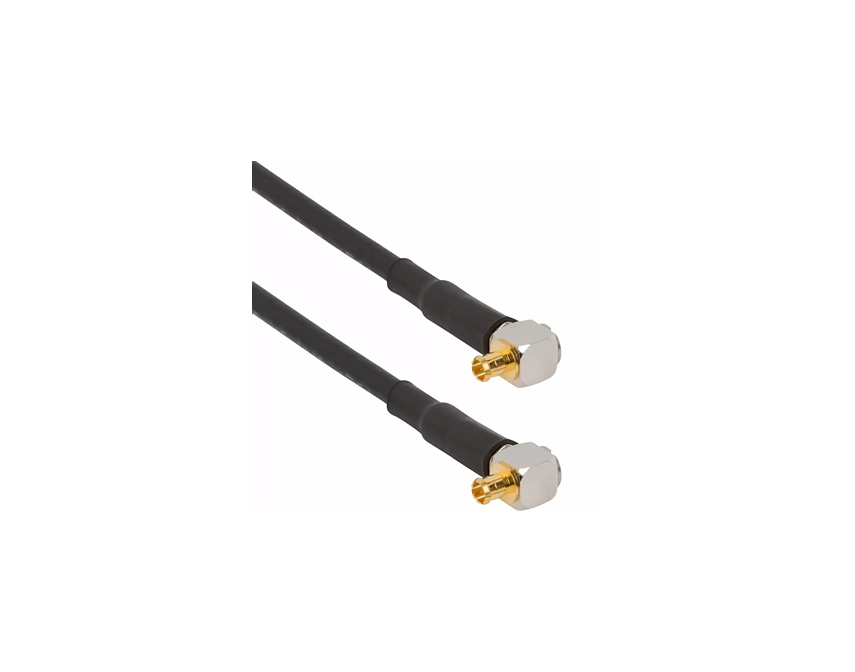

Amphenol RF offers 12G SDI broadcast solutions designed for Ultra High Definition (4K) video, utilizing BNC, HD-BNC, and MCX connectors optimized for 12 Gbps data transfer. These connectors provide reliable, high-quality signal transmission on a single channel, supporting various applications including mobile broadcast, HD cameras, and video routers.
AUTOMATE Type A Mini-FAKRA

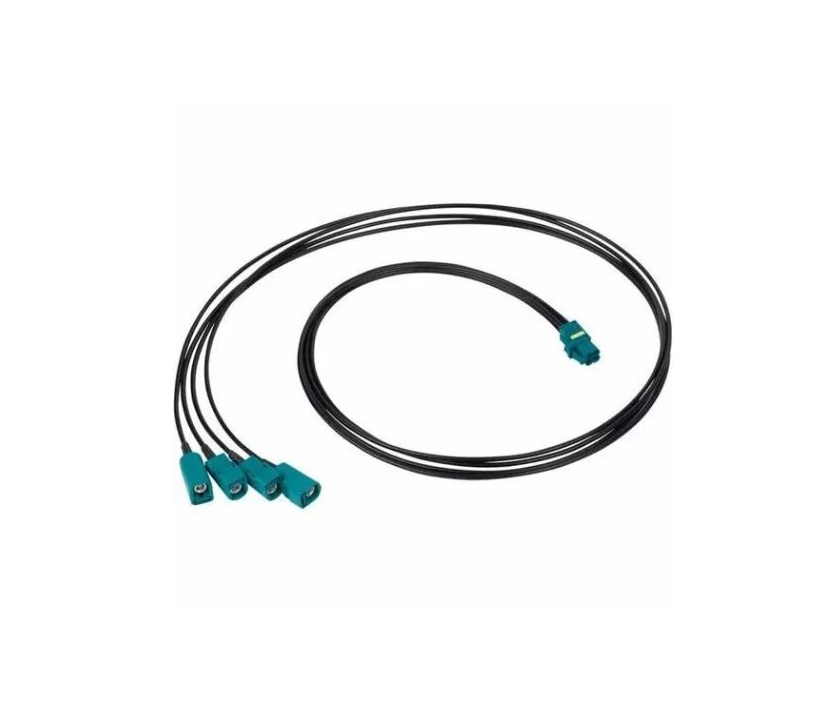

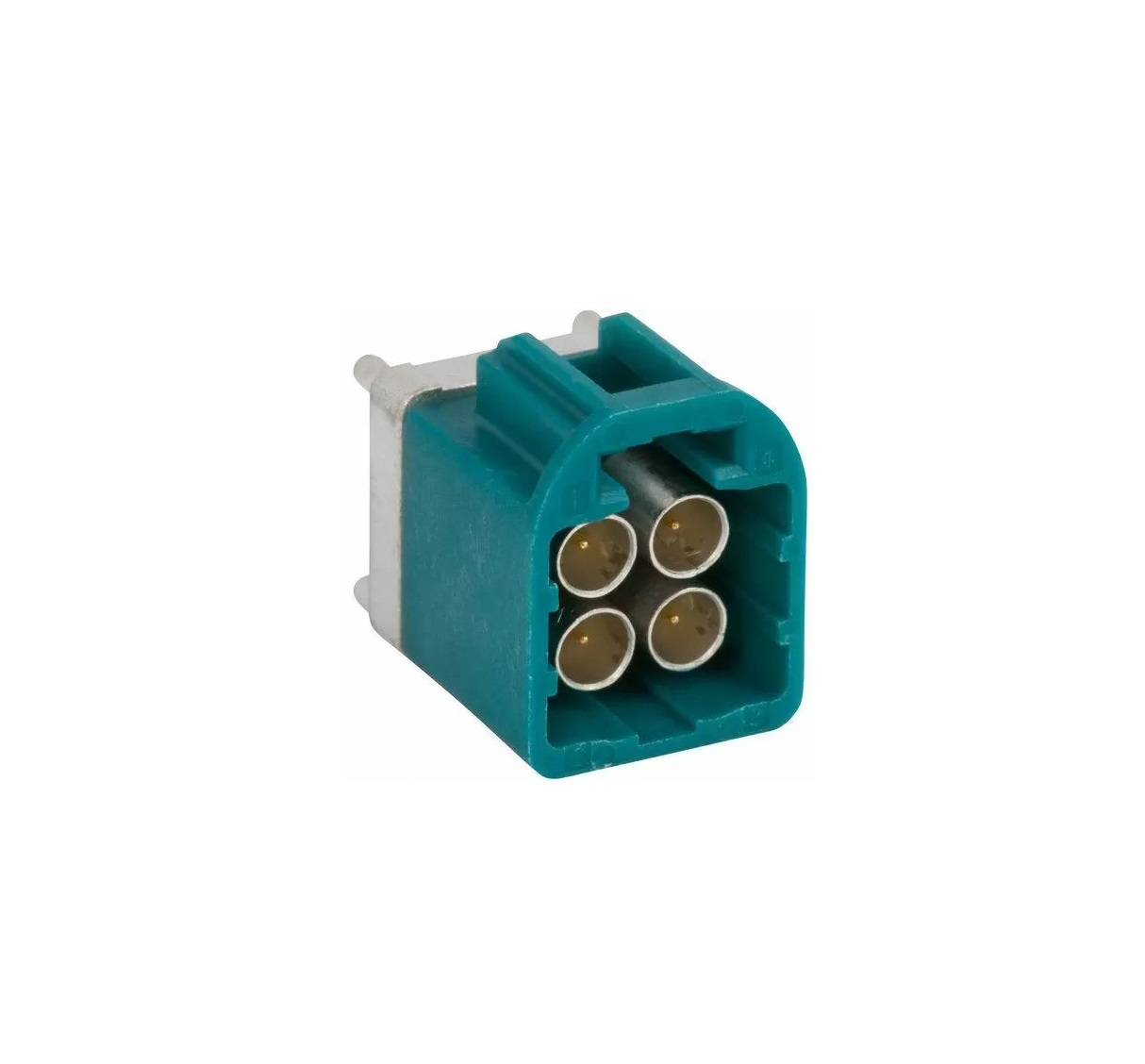

The Amphenol RF AUTOMATE Type A Mini-FAKRA connector series offers a high-performance, space-efficient solution for automotive applications, supporting data transmission up to 20 Gbps. These connectors feature a compact, modular housing that saves up to 80% installation space compared to traditional FAKRA connectors and are available in single, dual, and quad-port configurations. They are ideal for applications such as 360-degree surround view cameras, ADAS, GPS navigation, high-bandwidth infotainment, and V2X communication. The connectors provide low engagement and disengagement forces, impact resistance, and visual guidance through color-coded housings to prevent mis-mating.
12G Isolated BNC and HD-BNC Connector Series

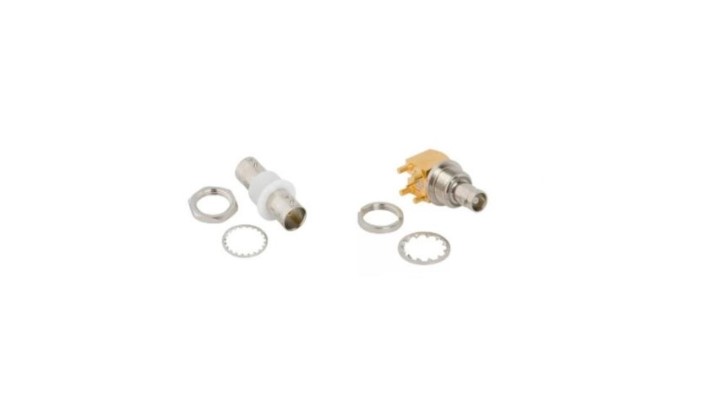

Amphenol RF's 12G Isolated BNC and HD-BNC connectors are designed for high-performance broadcast applications, offering 12 Gbps performance per SMPTE standard with additional signal isolation. These 75 Ohm connectors are available in straight and right-angle configurations, providing design flexibility for densely packed applications, and feature a unique dielectric sleeve for isolation, preventing body to panel grounding. They are ideal for mobile broadcast, HD cameras, digital signage, and other video-related applications.
BNC 50 Ohm Cable Assemblies

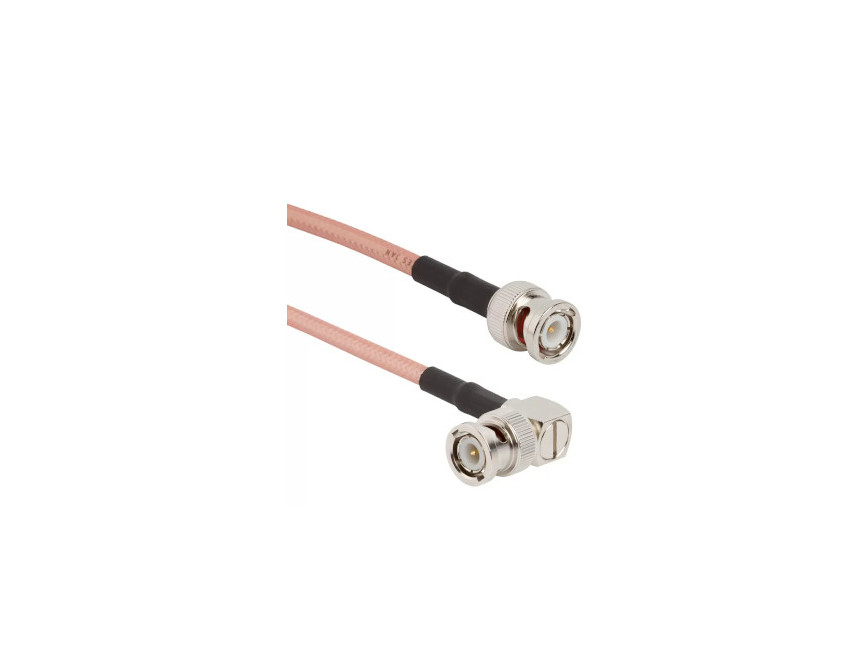

Amphenol RF's BNC 50 Ohm cable assemblies offer high-performance solutions utilizing various flexible cables. These assemblies feature a bayonet coupling mechanism for quick and secure mating, vibration-resistant connectors, and are available in lengths from 6 inches to 30 meters. Suitable for telecommunications, test and measurement, industrial connectivity, antenna connections, and patch panels, they support frequencies up to 4 GHz (1 GHz for RG-174). The assemblies use high-quality brass connectors with nickel plating and PTFE insulators, ensuring reliable electrical performance and durability.

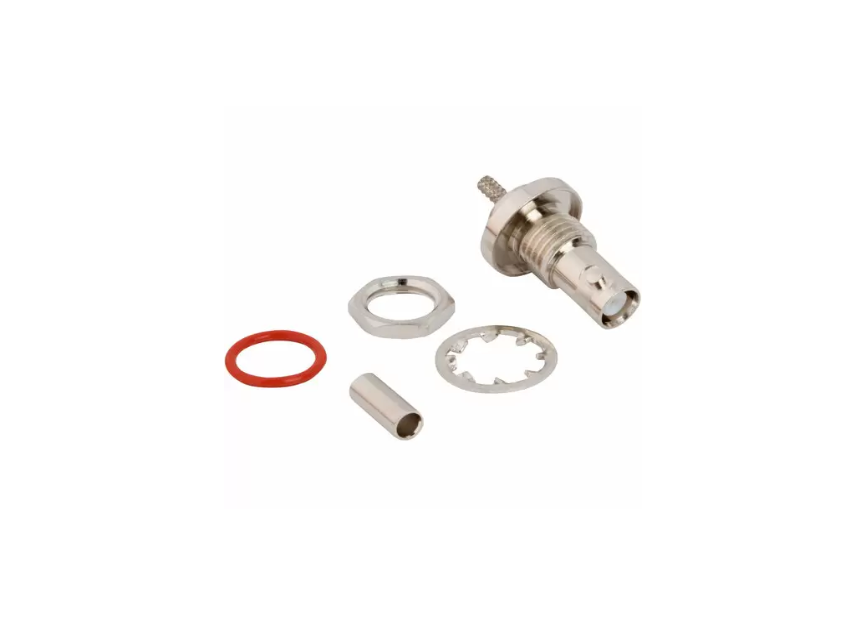

IP67 Sealed HD-BNC Connector Series
The Amphenol RF IP67 HD-BNC Product Series features waterproof HD-BNC connectors designed for high-density applications that require protection against environmental elements. These connectors are 75% smaller than traditional BNC connectors, offer a bayonet-style positive lock mechanism, and are available in both 50 and 75 ohm configurations, making them ideal for high-definition cameras, military radios, broadcast studios, and remote industrial equipment.
BNC UltraFlex Cable Assemblies
Amphenol RF's BNC UltraFlex cable assemblies feature 50 Ohm BNC plug-to-plug configurations on flexible, low-loss LMR-UF cables. These assemblies support high-performance applications in industrial environments, long-distance connectivity, antenna connections, wireless communications, and radar and GPS systems. They offer reliable electrical performance up to 3 GHz, utilize a bayonet coupling mechanism for quick mating, and come in standard lengths from 12 inches to 30 meters. Constructed with machined brass and diecast zinc connectors with nickel plating, these assemblies ensure low attenuation loss and improved shielding for high-frequency applications.

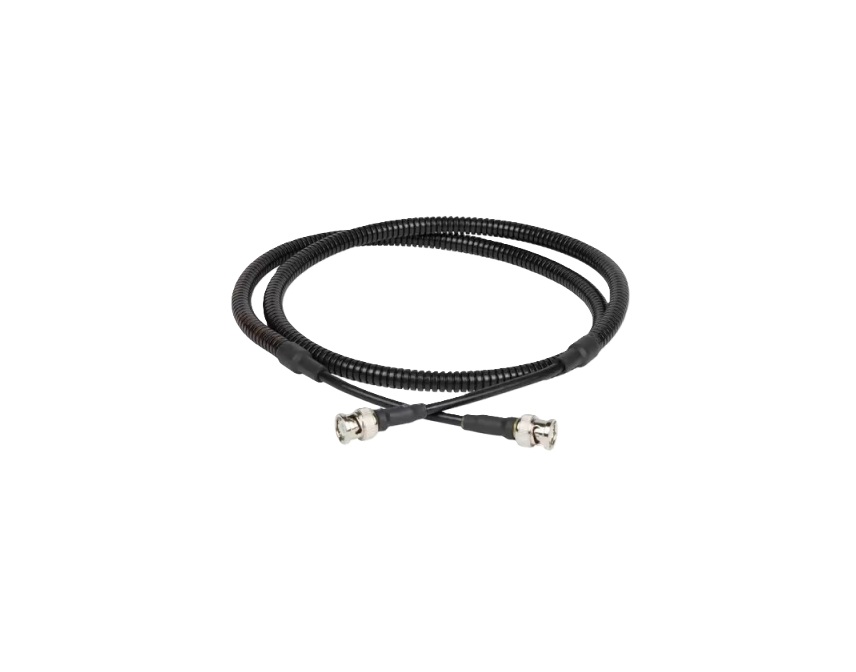

Ruggedized BNC & TNC Cable Assemblies
Amphenol RF's Ruggedized BNC & TNC Cable Assemblies feature IP67 sealed 50 ohm connectors on RG-58 cable, with BNC's quick bayonet coupling and TNC's threaded coupling for stable performance. These assemblies are ideal for industrial, military, and commercial applications, available in standard lengths from 6 inches to 100 feet, with optional PVC armor for enhanced protection in rough environments.
Amphenol - BNC, How it Works
Amphenol RF, the inventor of the BNC, introduces the High Density BNC family of connectors. HD-BNC delivers true 75 ohm performance in a footprint 51% smaller than traditional BNC connectors, allowing four times the density, and 40% smaller than the DIN 1.0/2.3.
How to Crimp a BNC 3 Piece Crimp Coaxial Connector on RG-59 Cable
Learn how to crimp a BNC three-piece crimp coaxial connector on the popular RG-59 cable type from an Amphenol RF product manager.
RF Interconnect for 12G-SDI Broadcast Applications -- Amphenol RF and Mouser Electronics
September 23, 2020 - Today’s 4K and emerging 8K video standards require an enormous amount of bandwidth. And, with all that bandwidth, there are new demands on our interconnects. In this episode of Chalk Talk, Amelia Dalton chats with Mike Comer and Ron Orban of Amphenol RF about the evolution of broadcast technology and the latest interconnect solutions that are required to meet these new demands.
More information about Amphenol RF Adapters & Cable Assemblies for Broadcast: https://bit.ly/3iYYECS
Amphenol RF BNC to MCX Cable Assemblies | New Product Brief
View full article: https://www.allaboutcircuits.com/new-industry-products/amphenol-rf-bnc-to-mcx-cable-assemblies-new-product-brief
View product at Mouser.com: https://bit.ly/2Vp4mmU

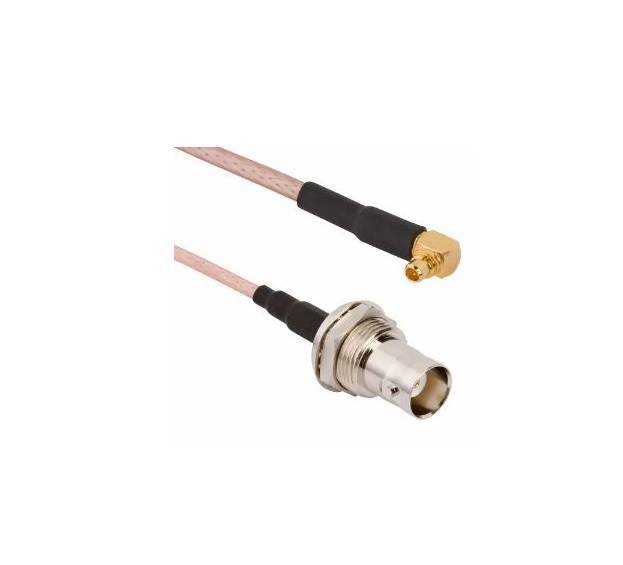

Amphenol RF BNC to MCX Cable Assemblies are designed to deliver 4K video and other high bandwidth data on a compact interconnect without compromising signal quality. The cable assemblies offer a 75 ohm impedance and use Belden 4855R cable, ensuring quality transmission from the source to the receiver. For more information, as well as all the latest All About Circuits projects and articles, visit the official website at http://www.allaboutcircuits.com/
Check out Mouser's profile on All About Circuits and see more
product briefs and articles at https://www.allaboutcircuits.com/author/mouser-electronics
For more new products at Mouser, visit https://www.mouser.com/new/
Don't have AAC account yet? Register here! It's free and always will be. https://forum.allaboutcircuits.com/register
Subscribe on YouTube: https://www.youtube.com/c/AllAboutCircuitsVideo
Like us on Facebook: https://www.facebook.com/allaboutcircuits
Follow us on Twitter: https://twitter.com/AllAboutCircuit
Follow us on LinkedIn: https://www.linkedin.com/company/allaboutcircuits
Amphenol - How to Crimp a BNC 3 Piece Crimp Coaxial Connector on RG 59 Cable
3 Step process on how to install Coaxial Connector on RG-59 Cable correctly.
BNC vs. HD-BNC: What's the Difference?
Discover the key differences between the classic BNC connector and the high-performance HD-BNC connector in this quick comparison! From size and signal performance to applications in broadcasting, telecommunications, and beyond, find out which connector is best for your needs.
Smaller Size, Bigger Performance
High-Density Connections
Perfect for Modern High-Frequency Systems
Watch now to see why HD-BNC might be your next go-to solution!
Check us out on social media:
https://www.facebook.com/officialAmphenolRF
https://www.linkedin.com/company/amphenol-rf/mycompany/
https://www.twitter.com/AmphenolRF
Our Website:
https://www.amphenolrf.com
Senden Sie uns eine Nachricht
Bitte füllen Sie das nachstehende Formular aus, und wir werden uns in Kürze mit Ihnen in Verbindung setzen.
Die mit einem Sternchen (*) gekennzeichneten Felder sind Pflichtfelder.
