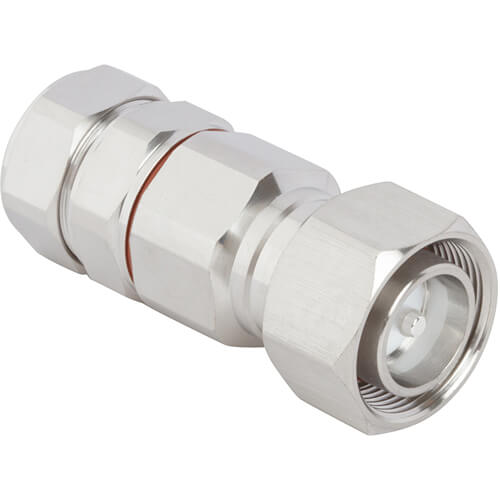

4.3-10 Steckverbinder
Kompakte, Low-PIM-Gewindesteckverbinder mit IP67-Dichtung für leistungsstarke Telekommunikations- und Rundfunksysteme
Übersicht
Die Steckverbinderserie 4.3-10 von Amphenol RF kombiniert robuste Leistung und platzsparendes Design und bietet eine zuverlässige 50 Ω-Schnittstelle, die für HF-Netzwerke mit hoher Dichte geeignet ist. Sie sind fast so kompakt wie 2,2-5-Steckverbinder, aber für höhere Leistungen ausgelegt. Diese Steckverbinder verfügen über getrennte elektrische und mechanische Pfade, um niedrige passive Intermodulationen zu gewährleisten, selbst bei handfesten Installationen. Sie sind im ungesteckten Zustand nach IP67 abgedichtet und eignen sich daher ideal für Infrastruktur- und DAS-Installationen im Freien.
Die 4.3-10-Steckverbinder unterstützen Frequenzen bis zu 6 GHz und reduzieren gleichzeitig Größe und Gewicht um bis zu 40 % im Vergleich zu 7-16 DIN und werden in Basisstationen, Kleinzellensystemen und Sendeanlagen eingesetzt. Ihre standardisierte Schnittstelle unterstützt Hex-Wrench-, handfeste und Push-Pull-Kopplung und ermöglicht schnelle und zuverlässige Installationen in einer Vielzahl von Einsatzszenarien.
Eigenschaften und Vorteile
- 40 % leichter und kompakter als herkömmliche 7-16 DIN-Steckverbinder für Installationen mit hoher Packungsdichte
- Niedriges PIM-Design (≤ -166 dBc @ 2×20 W) erhält die Signalklarheit in Multi-Carrier-Mobilfunk- und Rundfunkumgebungen
- IP67-zertifiziert im ungesteckten Zustand für robusten Schutz vor Umwelteinflüssen
- Vielseitige Kopplung - unterstützt handfeste, schraubenlose und schnell anschließbare Push-Pull-Schnittstellen
- Hervorragende RF-Leistung, optimiert für geringe Verluste und stabiles VSWR bis zu 6 GHz
Wichtige technische Details
- Nominale 50 Ω-Impedanz mit hervorragender HF-Stabilisierung bis zu 6 GHz
- Getrennte mechanische und elektrische Leiter für gleichbleibende PIM-Leistung
- Ausgelegt für ≥100 Steckzyklen; Drehmoment der Sechskantkupplung ca. 5 Nm
- Ausgelegt für 500 W bei 2 GHz und ≥-166 dBc PIM-Leistung
- IP67-Dichtung gewährleistet Beständigkeit gegen Staub und Feuchtigkeit, auch im ungesteckten Zustand
Anwendungen
- Verteilte Antennensysteme (DAS) und Mobilfunk-Basisstationen - kompaktes, zuverlässiges RF-Routing in dichten Installationen
- Drahtlose Infrastrukturen - Steckverbindermit geringem PIM tragen zur Aufrechterhaltung der Netzwerkqualität bei Belastungen durch mehrere Träger bei
- Rundfunk- und Telekommunikationsgeräte und Zuleitungen mit robusten RF-Schnittstellen
- Filter und Kombinierer - modulare Verwendung bei der Prüfung und Bereitstellung von RF-Komponenten
- Labor- und Prüfstände - schnelles Trennen/Wiederverbinden mit geringer Reflektivität für die RF-Analytik
Informieren Sie sich über unser komplettes 4.3-10-Steckverbindersortiment - einschließlich Inline-Steckern, Einbaubuchsen und Adaptern - oder kontaktieren Sie uns für kundenspezifische Kabelkonfektionen, Impedanzvarianten oder Umweltverpackungen.
Specifications
4.3-10 Connectors
Electrical
| Impedance | 50 Ohm |
| Frequency Range | DC - 6 GHz |
| Voltage Rating | 500 Volts RMS Continuous |
| Dielectric Withstanding Voltage | 2500 VRMS Max |
| VSWR (Return Loss) | |
DC - 4 GHz |
1.032 (-36 dB) Max |
4 - 6 GHz |
1.052 (-32 dB) Max |
| Insulation Resistance | 5000 MΩ Min |
| Center Contact Resistance | 1 mΩ Max |
| Outer Contact Resistance | 1 mΩ Max |
| RF Leakage | -120 dB Max (DC - 3 GHz) |
| Insertion Loss | 0.05 √(f(GHz)) dB Max |
| Passive Intermodulation (PIM) | |
2 x 20 W | −166 dBc (0.4 - 4 GHz) |
2 x 40 W | −160 dBc (0.4 - 4 GHz) |
| Power Handling | 500 W @ 2 GHz @ 90 ºC |
Environmental
| Temperature Range | −40°C to +85°C |
| Thermal Shock | IEC 61169-1, Subclause 9.6.9
|
| Corrosion | IEC 61169-1, Subclause 9.4.6
|
| Vibration |
IEC 61169-1, Subclause 9.3.3 |
| Mechanical Shock | IEC 61169-1, Subclause 9.3.14 |
| Interface Sealing | IP68 Sealed in Mated Condition
|
Mechanical
| Mating Cycles | 100 Min |
| Coupling Mechanism | Threaded |
| Interface Specification | IEC 61169-54
|
| Engagement Force | 18 lbs (80 N) Max
|
| Disengagement Force | 13.5 lbs (60 N) Max
|
| Mating Torque, Min Working | 5 N-m (44.25 in-lbs)
|
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
Interface Dimensions
Plug
.jpg)
Jack
