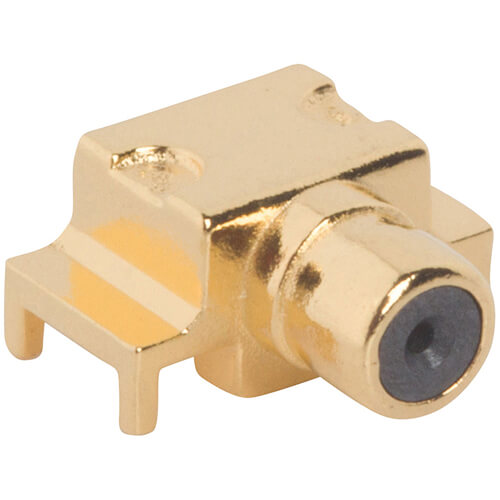

RF-Schaltsteckverbinder
Integrierter Testzugang und Signalrouting in kompakten RF-Lösungen auf Leiterplattenebene
Übersicht
Die HF-Schaltsteckverbinder von Amphenol RF bieten eine robuste, kostengünstige Methode zum Testen von HF-Schaltungen, ohne dass Kabel physisch getrennt und wieder angeschlossen werden müssen. Diese Steckverbinder verfügen über eine mechanische Schaltfunktion, die die Signalkontinuität während des normalen Betriebs ermöglicht und die Signale während der Testverfahren umleitet.
Die auf Langlebigkeit und Benutzerfreundlichkeit ausgelegten HF-Schaltsteckverbinder sind in verschiedenen Industriestandard-Schnittstellen wie SMA und MCX erhältlich. Sie sind ideal für PCB-montierte Designs in kompakten Umgebungen, in denen die Aufrechterhaltung der Signalintegrität und die Maximierung des Platzbedarfs auf der Leiterplatte von entscheidender Bedeutung sind.
Merkmale und Vorteile
- Integrierte Schaltfunktion macht externe Schalthardware überflüssig
- Kompakte, PCB-montierbare Designs optimieren den begrenzten Platz auf der Leiterplatte
- Erhältlich mit gängigen Schnittstellen wie SMA und MCX für nahtlose Designintegration
- Langlebige Konstruktion unterstützt mehrere Testzyklen
- Ermöglicht nicht-intrusive Tests, verbessert die Zuverlässigkeit und reduziert den Verschleiß der Kabel
Wichtige technische Details
- Verfügbar in 50-Ohm-Konfigurationen
- Frequenzunterstützung bis zu 6 GHz (abhängig von Kabel und PCB)
- Konzipiert für standardmäßigen Board-to-Instrumentation-Signalzugang
- Schalterfunktionalität für wiederholte Testzyklen ausgelegt
- PCB-Montage-Designs mit sicheren Durchgangsbohrungen oder Oberflächenmontage-Footprints
Anwendungen
- Produktionsprüfung von RF-Geräten
- Validierung von Funkmodulen
- Tragbare RF-Instrumente
- IoT- und Unterhaltungselektronik-Diagnose
- Antennenschaltmodule
Durchsuchen Sie unsere Standard-RF-Schaltsteckverbinderoptionen für eine optimierte Testintegration. Wenn Ihre Anwendung kundenspezifische PCB-Layouts, Frequenzunterstützung oder Schaltfunktionen erfordert, kontaktieren Sie uns für maßgeschneiderte Designunterstützung.
Specifications
4.3/10 Connectors
Electrical
| Impedance | 50 Ω |
| Frequency Range | DC to 6 GHz |
| Voltage Rating | X Volts RMS Continuous |
| Dielectric Withstanding Voltage | X VRMS Max |
| VSWR | XX (X.XX dB) |
| DC - X GHz | XX (X.XX dB) |
| X - Y GHz | XX (X.XX dB) |
| Y - Z GHz | XX (X.XX dB) |
| Insulation Resistance | XXXX MΩ min |
| Contact Resistance | |
| Center Contact | X.X mΩ Min |
| Outer Contact | X.X mΩ Min |
| RF Leakage | -XX dB Min |
| Insertion Loss | XX dB Max |
| Passive Intermodulation (PIM) | XX dBc with 2 X 43 dBm inputs |
| Power Handling | XX W @ XX GHz @ XX ºC |
Environmental
| Temperature Range | −55 to +90 °C |
| Thermal Shock | MIL-STD-202… |
| Corrosion | MIL-STD-202… |
| Vibration | MIL-STD-202… |
| Mechanical Shock | MIL-STD-202… |
| Moisture Resistance | MIL-STD-202… |
| Altitude | MIL-STD-202… |
Mechanical
| Mating Cycles | XXX Min |
| Coupling Mechanism | |
| Interface Specification | MIL-STD-348 |
| Engagement Force
|
XX lbs (XX N) |
| Disengagement Force | XX lbs (XX N) |
| Mating Torque, Min Working
|
inch-pounds |
| Mechanical Misalignment | |
| Axial | |
| Radial | |
| Max Float Angle | |
| Min Board to Board Distance | XX mm |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
