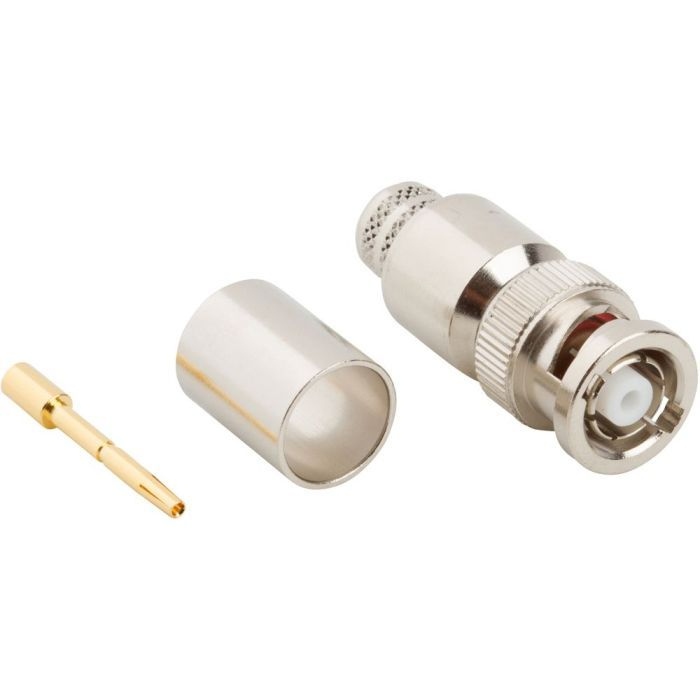

RP-BNC-Stecker
Zuverlässige BNC-Steckverbinder mit umgekehrter Polarität für kritische RF-Anwendungen
Übersicht
Die RP-BNC-Steckverbinder von Amphenol RF bieten die gleiche sichere Bajonettverbindung wie die Standard-BNC-Steckverbinder, jedoch mit umgekehrter Polarität der Mittelstifte. Dieses Design schützt vor unbeabsichtigten Verbindungen und gewährleistet die Einhaltung der RF-Sicherheitsstandards. Sie sind für den zuverlässigen Einsatz in Prüfgeräten, Kommunikationsanlagen und Rundfunksystemen konzipiert.
RP-BNC-Steckverbinder wurden für den häufigen Einsatz in Labor-, Feld- und Embedded-Elektronikumgebungen entwickelt und bieten eine robuste, benutzerfreundliche Montage in 50 Ω-Systemen. Geprüft auf hohe Haltbarkeit und Signalintegrität, sind sie ideal für Anwendungen, die sichere, reversible Verbindungen mit Durchgangsprüfung erfordern.
Merkmale und Vorteile
- Umgekehrte Polarität verbessert die Sicherheit und die Einhaltung von Vorschriften
- Sichere 2-Loch-Bajonettkupplung mit positivem Eingriff
- 50 Ω Impedanz für breite RF-Kompatibilität und Leistung
- Getestet auf Durchgang und Hi-Pot bei allen Standardbaugruppen
- Vernickelte oder vergoldete Optionen für Korrosionsbeständigkeit
Wichtige technische Details
- Impedanz: 50 Ω angepasst
- Frequenzbereich: Typischerweise DC-4 GHz (abhängig von Stecker und Kabel)
- Werkstoffe: Messinggehäuse mit optionaler Beschichtung für bessere Umweltverträglichkeit
- Kupplungsart: BNC-Bajonett mit Drehverriegelung
- Konfiguration: Erhältlich als Kabel-zu-Kabel-, Kabel-zu-Tafel- und Prüfkabelversion
Anwendungen
- RF-Test- und Messgeräte
- Drahtlose Kommunikation und Repeater-Setups
- Rundfunk- und Videosysteme
- Antennenabstimmung und Laboranwendungen
- Eingebettete Systeme, die reversible sichere Steckverbinder erfordern
Entdecken Sie unsere Auswahl an RP-BNC-Standardsteckern. Wenn Sie kundenspezifische Kabellängen, Umweltschutz oder robuste Varianten benötigen, wenden Sie sich bitte an unser Team.
Specifications
BNC Connectors
50 Ohm
Electrical
| Impedance | 50 Ohm |
| Frequency Range | DC - 4 GHz (DC -12 GHz on Extended Range Designs) |
| Voltage Rating | 500 Volts RMS Max Continuous |
| Dielectric Withstanding Voltage | 1500 VRMS Max |
| VSWR (Return Loss) |
|
|
DC - 4 GHz
|
1.3 (-18 dB) Max |
| Insulation Resistance | 5000 MΩ Min |
| Center Contact Resistance | 1.5 mΩ Min |
| Outer Contact Resistance | 0.2 mΩ Min |
| RF Leakage | 55 dB Max @ 3 GHz |
| Insertion Loss | 0.2 dB Max @ 3 GHz |
| Power Handling | 316 W Max @ 1 GHz @ 25 ºC |
Environmental
| Temperature Range | −65°C to +165°C |
| Thermal Shock | MIL-STD-202, Method 107 (Test Condition G), except high temp test @ +200⁰C |
| Corrosion | MIL-STD-202, Method 101 (Test Condition B) - 5% Salt Solution |
| Vibration | MIL-STD-202, Method 204 (Test Condition D) |
| Mechanical Shock | MIL-STD-202, Method 213 (Test Condition G) - No Discontinuity Permitted |
| Moisture Resistance | MIL-STD-202, Method 106 |
| Altitude | MIL-STD-202 Method 105 (Test Condition C) |
Mechanical
| Mating Cycles | 500 Min |
| Coupling Mechanism | Bayonet |
| Interface Specification | MIL-STD-348 |
75 Ohm
Electrical
| Impedance | 75 Ohm |
| Frequency Range | DC- 4 GHz (DC - 12 GHz on Extended Range Designs) |
| Voltage Rating | 500 Volts RMS Max Continuous |
| Dielectric Withstanding Voltage | 1500 VRMS Max |
| VSWR (Return Loss) | |
|
DC - 4 GHz
|
1.5 (-14 dB) Max |
|
12G Products: DC - 6 GHz
|
1.22 (-20 dB) Max |
|
12G Products: 6 - 12 GHz
|
1.43 (-15 dB) Max |
| Insulation Resistance | 5000 MΩ Min |
| Center Contact Resistance | 1.5 mΩ Min |
| Outer Contact Resistance | 0.2 mΩ Min |
| RF Leakage | 55 dB Max @ 3 GHz |
| Insertion Loss | 0.2 dB Max @ 3 GHz |
| Power Handling | 316 W Max @ 1 GHz @ 25ºC |
Environmental
| Temperature Range | −65°C to +165°C |
| Thermal Shock | MIL-STD-202, Method 107 (Test Condition G), except high temp test @ +200⁰C |
| Corrosion | MIL-STD-202, Method 101 ( Test Condition B) - 5% Salt Solution |
| Vibration | MIL-STD-202, Method 204 (Test Condition D) |
| Mechanical Shock | MIL-STD-202, Method 213 (Test Condition G) - No Discontinuity Permitted |
| Moisture Resistance | MIL-STD-202, Method 106 |
| Altitude | MIL-STD-202, Method 105 (Test Condition C) |
Mechanical
| Mating Cycles | 500 Min |
| Coupling Mechanism | Bayonet |
| Interface Specification | MIL-STD-348 |
Note: These characteristics are typical and may not apply to all connectors.
Connector configurations may affect performance.
Interface Dimensions
Plug
Jack
