板对板定制解决方案
Amphenol RF 提供各种标准接口选项和专有设计。每种接口都有独特的规格和性能要求，因此应用开发人员和工程师可以根据自己的项目选择最佳产品。
连接配置
平行式
共面式
直角式
特色新品
UD-AFI板对板连接器
UD-AFI是一款冲压成型的高浮动互连器件，为需要高达9 GHz高频性能的汽车设计提供低矮型PCB对PCB及线缆对PCB解决方案。该低矮型线缆具备超高密度封装特性，支持低损耗汽车线缆应用。UD-AFI连接器可集成于摄像头封装或独立使用，配备坚固锁定外壳。
联系我们板对板射频连接器类型

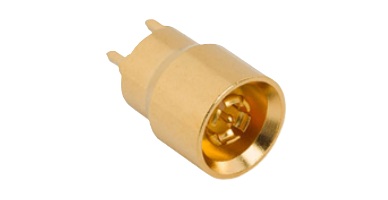

AFI板对板射频连接器
AFI连接器系列是射频应用的板对板解决方案，广泛用于军事及宽带领域。AFI接口采用专有双件式结构，可补偿高轴向与径向错位，具备业界领先的浮动能力（径向0.030英寸[0.8毫米]，轴向0.040英寸[1.0毫米]）。50欧姆AFI连接器工作频率达6 GHz，75欧姆型号支持最高3 GHz频率。

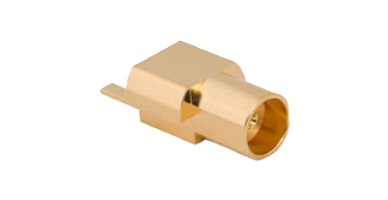

HD-AFI板对板射频连接器
HD-AFI接口支持高达18 GHz的最大频率范围，是一款适用于宽带应用的通用75欧姆板对板连接器系统。该接口采用专有结构设计，可在连接器系统全轴向范围内提供极其稳定的射频信号传输。充裕的浮动间隙（径向0.052英寸[1.32毫米]，轴向0.079英寸[2.0毫米]）可补偿封装公差导致的错位，配合低插入力特性，使其成为多端口解决方案的理想选择。
HD-EFI板对板射频连接器
HD-EFI连接器系统采用50欧姆三件式板对板设计，在6 GHz频段内表现卓越。该方案特别适用于空间受限或PCB堆叠高度不均的场景，其防碰撞封闭式接触设计可满足盲插需求。

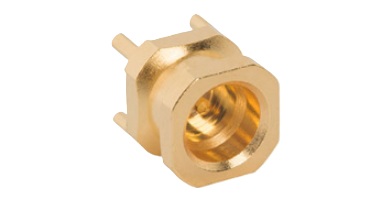

P-SMP板对板射频连接器
P-SMP连接器系列专为高功率射频应用设计的板对板解决方案。三件式结构仅需12.6毫米最小板间距，为高密度布线提供最大灵活性。该接口可在2.2 GHz频率下持续承受220 W功率，是无线天线应用的理想选择。
SMP板对板射频连接器
SMP连接器系统是一款50欧姆板对板解决方案，可提供高达26.5 GHz的性能表现，通过PCB优化分析，部分设计还能将性能提升至40 GHz。该可靠连接系统采用三件式结构，设计重点在于保持稳定射频信号并提供充足浮动空间（径向0.020英寸[0.51毫米]，轴向0.010英寸[0.25毫米]）。这种性能优势使SMP连接器成为军事、测量及量子计算领域的理想选择。
SMPM板对板射频连接器
SMPM接口为微型接口，优化频率范围覆盖直流至65 GHz。该系列是SMP的微型版本，配备全定位卡扣和光滑孔径连接系统，提供多种连接力选项。该互连产品系列满足小型封装、高性能设计需求，其浮动设计（径向0.020英寸[0.51毫米]，轴向0.010英寸[0.25毫米]）确保射频信号强度稳定。
板对板产品概述
|
高频
|
大功率
|
高浮动
| |||||
|---|---|---|---|---|---|---|---|
| SMPM | SMP | P-SMP | AFI | HD-AFI | HD-EFI | UD-AFI | |
| 阻抗 | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 75 Ω | 75 Ω | 50 Ω | 50 Ω |
| 最高频率 | 65 GHz | 40 GHz | 10 GHz | 6 | 3 GHz | 18 GHz | 6 GHz | 6 GHz |
| 最小PCB间距 | 6.6 mm | 9.1 mm | 12.6 mm | 12.7 mm | 11.5 mm | 11.5 mm | 8 mm |
| 功率处理能力 | 50 W @ 2.2 GHz @ 25˚ C | 30 W @ 2.2 GHz @ 25˚ C | 200 W @ 2.2 GHz | 200 W @ 2.2 GHz @ 8.8˚ C | 10 W @ 2 GHz @ 25˚ C | 40 W @ 2.2 GHz @ 85˚ C | |
| 轴向错位 | 0.25 mm | 0.25 mm | 2.00 mm | 1.00 mm | 2.00 mm | 1.40 mm | 1.00 mm |
| 径向偏移 | 0.51 mm | 0.51 mm | 1.32 mm | 0.80 mm | 0.80 mm | 0.7 mm | 取决于子弹长度 (4.8° 倾斜) |
板对板术语
浮动
泛指板对板系统在物理层面上维持PCB连接器与子弹头适配器间射频信号稳定性的能力。
容差: 系统在最不利的连接状态下仍能实现可靠连接并保持稳定性能的能力。
轴向错位: 插合PCB间允许子弹头偏离标称位置的最小/最大距离。
径向错位: PCB间插合时子弹头适配器仍能保持预期性能的最大角度偏差。
定位卡扣
描述PCB连接器对子弹头适配器机械插合强度或保持力的术语。
有限定位: 中等保持力，适用于实验室环境及低至中等机械应力场景。
全定位: 插合后提供固定保持力，抗振动性能强。
光滑孔径: 滑入式插合，连接器内部无机械保持结构。
捕手手套: 描述PCB连接器宽阔收束锥的设计特征。常见于平滑孔定位结构，但非专属设计。
盲插
描述系统无需目视即可完成连接的设计术语。盲插组装通常需要较大的制造公差和高浮动度错位补偿。
