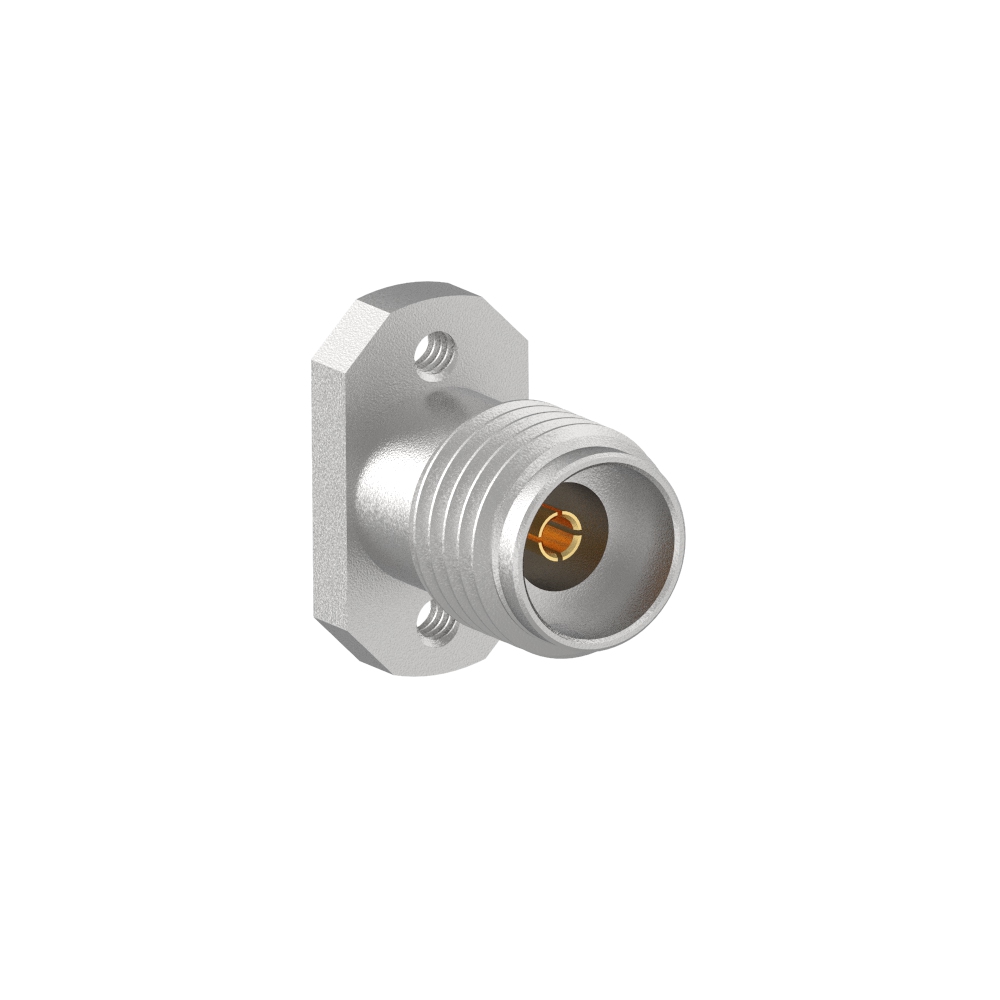

Amphenol RF freut sich, 2,92-mm-Steckverbinder vorstellen zu dürfen, die speziell für Hochfrequenzanwendungen entwickelt wurden, bei denen eine zuverlässige Signalintegrität und wiederholbare mechanische Leistung gefragt sind. Diese vertikalen PBC-Buchsen sind in Stripline- und Microstip-Konfigurationen erhältlich und machen Lötstellen überflüssig. Lötfreie 2,92-mm-Steckverbinder bieten eine sichere Leiterplattenbefestigung für Mikrowellen- und Millimeterwellensysteme, Prototypenumgebungen und anspruchsvolle HF-Validierungsanwendungen.
Das lötfreie Design nutzt eine Gewindeschnittstelle, um einen gleichmäßigen Kontakt zwischen Steckverbinder und Leiterplatte zu gewährleisten, ohne die durch Lötstellen, Reflow-Prozesse oder manuelle Montagetechniken verursachten Unregelmäßigkeiten. Diese Steckverbinder sind für Breitbandleistung bis zu 40 GHz ausgelegt, gewährleisten eine gleichbleibende Impedanz über verschiedene Leiterplatten-Laminate hinweg und ermöglichen eine einfache Installation, Demontage und Wiederverwendung während iterativer Entwicklungsprozesse. Sie werden aus passiviertem Edelstahl mit vergoldeten Beryllium-Kupfer-Kontakten und ULTEM-Isolatoren gefertigt und bieten langfristige Haltbarkeit sowie zuverlässige elektrische Leistung in anspruchsvollen Test- und Messumgebungen.
Diese lötfreien 2,92-mm-Leiterplattensteckverbinder ergänzen das wachsende Portfolio an Hochfrequenz-Verbindungslösungen von Amphenol RF, die für fortschrittliche Kommunikationssysteme, Anwendungen in der Luft- und Raumfahrt sowie der Verteidigung, Laborentwicklungsumgebungen und mmWave-Technologien der nächsten Generation ausgelegt sind.
Erfahren Sie mehr
Das lötfreie Design nutzt eine Gewindeschnittstelle, um einen gleichmäßigen Kontakt zwischen Steckverbinder und Leiterplatte zu gewährleisten, ohne die durch Lötstellen, Reflow-Prozesse oder manuelle Montagetechniken verursachten Unregelmäßigkeiten. Diese Steckverbinder sind für Breitbandleistung bis zu 40 GHz ausgelegt, gewährleisten eine gleichbleibende Impedanz über verschiedene Leiterplatten-Laminate hinweg und ermöglichen eine einfache Installation, Demontage und Wiederverwendung während iterativer Entwicklungsprozesse. Sie werden aus passiviertem Edelstahl mit vergoldeten Beryllium-Kupfer-Kontakten und ULTEM-Isolatoren gefertigt und bieten langfristige Haltbarkeit sowie zuverlässige elektrische Leistung in anspruchsvollen Test- und Messumgebungen.
Diese lötfreien 2,92-mm-Leiterplattensteckverbinder ergänzen das wachsende Portfolio an Hochfrequenz-Verbindungslösungen von Amphenol RF, die für fortschrittliche Kommunikationssysteme, Anwendungen in der Luft- und Raumfahrt sowie der Verteidigung, Laborentwicklungsumgebungen und mmWave-Technologien der nächsten Generation ausgelegt sind.
