Neue Produkte

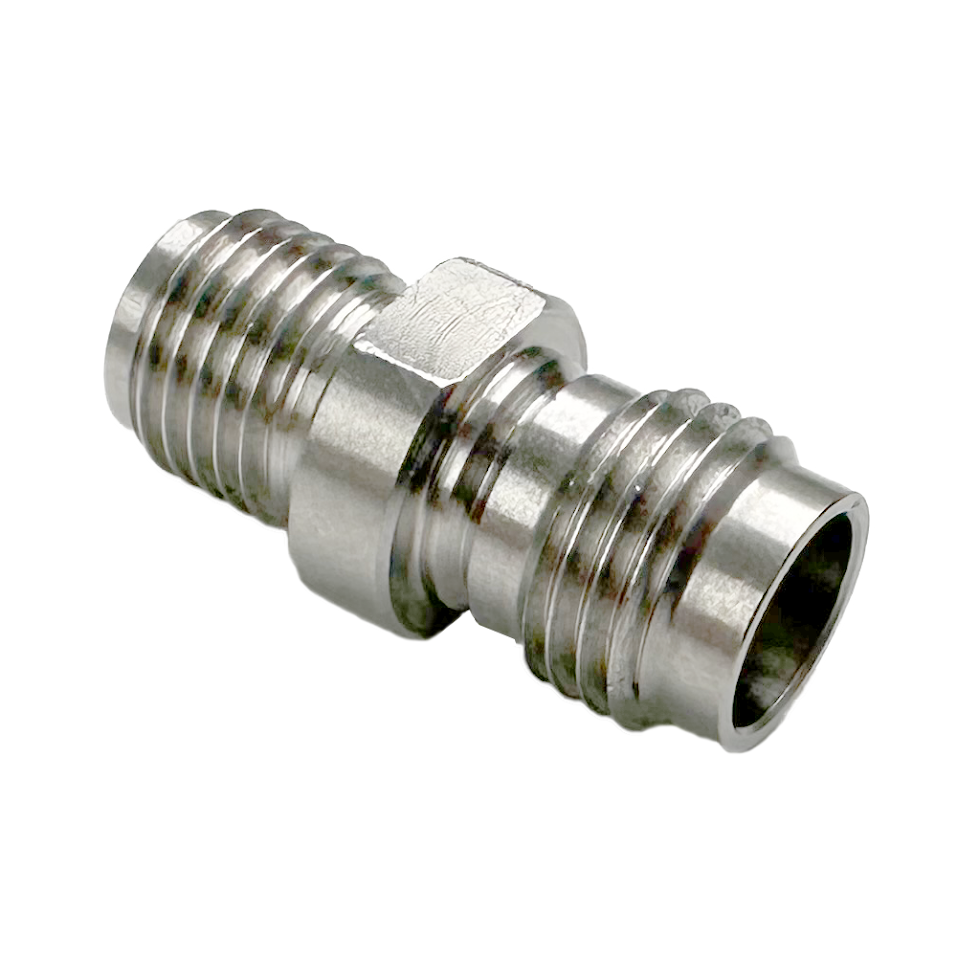

Die Adapter vom Typ „Between-Series 2,92 mm auf SMPM“ sind für Anwendungen konzipiert, die eine zuverlässige Leistung bis zu 40 GHz erfordern. Diese Adapter sind als Stecker- und Buchsenausführungen erhältlich und ermöglichen einen nahtlosen Übergang zwischen robusten Präzisionsmessgeräten und kompakten SMPM-basierten HF-Systemen. 2,92-mm-zu-SMPM-Adapter eignen sich ideal für Anwendungen in den Bereichen Mikrowellen, Hochfrequenztests und Systemintegration, bei denen Signalintegrität und Wiederholgenauigkeit entscheidend sind.

Diese Adapter wurden für Hochfrequenz-Testumgebungen und HF-Architekturen mit begrenztem Platzangebot entwickelt und verfügen über eine robuste 2,92-mm-Gewindeschnittstelle in Kombination mit einem kompakten SMPM-Anschluss, der für Layouts mit hoher Packungsdichte geeignet ist. Sie bieten eine hervorragende elektrische Leistung bis zu 40 GHz und tragen dazu bei, Signalreflexionen zu minimieren. Diese 2,92-mm-Adapter bestehen aus passivierten Edelstahlgehäusen und vergoldeten Beryllium-Kupfer-Kontakten, um Langlebigkeit, Korrosionsbeständigkeit und zuverlässige Leitfähigkeit für Labor-, Produktions- und Systemintegrationsumgebungen zu gewährleisten.


Diese SMA-Steckerkonfiguration in gerader Ausführung ist für die Verwendung mit 0,085-Zoll-Flexkabeln ausgelegt. Es handelt sich um eine Hochfrequenzlösung, die Vielseitigkeit bei neuen Konstruktionen bietet, die eine hohe mechanische Zuverlässigkeit erfordern. SMA-Steckverbinder eignen sich ideal für HF- und Mikrowellenanwendungen wie Labortests und industrielle Infrastruktur.

Diese SMA-Buchse verfügt über ein robustes, vergoldetes Gehäuse aus Edelstahl, das eine hervorragende Korrosionsbeständigkeit bietet, sowie einen vergoldeten Kontakt aus Berylliumkupfer, um zuverlässige Leitfähigkeit und Signalintegrität zu gewährleisten. Diese Konfiguration unterstützt Board-to-Panel- und Modulanwendungen, die eine Hochfrequenzleistung von bis zu 18 GHz und ein niedriges VSWR erfordern. Diese Konfiguration ist mit SMA-Schnittstellen nach Industriestandard kompatibel und bietet so zusätzliche Vielseitigkeit.

Die geraden RP-SMA-Durchführungssteckverbinder der Schutzart IP67 für die Rückwandmontage sind für RG-174-Kabelanwendungen konzipiert, die einen zuverlässigen Umweltschutz und eine zuverlässige HF-Leistung erfordern. Der Steckverbinder wurde für drahtlose Systeme entwickelt, die in rauen Außen- und Industrieumgebungen betrieben werden. Er schützt die Verbindungen vor dem Eindringen von Staub und Wasser und ermöglicht gleichzeitig eine dauerhafte Integration in die Kabelkonfektion.

Der Stecker erfüllt im ungesteckten Zustand die IP67-Normen und verfügt über einen mit Klebstoff beschichteten Schrumpfschlauch für erhöhte Haltbarkeit und Umgebungsdichtigkeit. Der Stecker ist mit einem vernickelten Messinggehäuse ausgestattet, um eine kostengünstige und robuste Lösung zu bieten. Er verfügt außerdem über eine „D“-Flachstelle für eine einfachere Montage sowie über mitgeliefertes Befestigungsmaterial für eine sichere Installation. Der Stecker unterstützt Platten mit einer Dicke von bis zu 2,5 mm, ist für 500 Steckzyklen ausgelegt und arbeitet in einem breiten Temperaturbereich von -65 °C bis +165 °C, wodurch er sich ideal für anspruchsvolle Anwendungen in der drahtlosen Infrastruktur und in Ortungssystemen eignet.

Lötfreie 2,92-mm-PBC-Buchsen sind in Streifenleiter- und Mikrostreifenleiter-Ausführungen erhältlich und verhindern Schwankungen bei den Lötstellen. Lötfreie 2,92-mm-Steckverbinder bieten eine sichere Leiterplattenbefestigung für Mikrowellen- und Millimeterwellensysteme, Prototypenumgebungen und anspruchsvolle HF-Validierungsanwendungen.

Das lötfreie Design nutzt eine Gewindeschnittstelle, um einen gleichmäßigen Kontakt zwischen Steckverbinder und Leiterplatte zu gewährleisten, ohne die durch Lötstellen, Reflow-Prozesse oder manuelle Montagetechniken verursachten Unregelmäßigkeiten. Diese Steckverbinder sind für Breitbandleistung bis zu 40 GHz ausgelegt, gewährleisten eine gleichbleibende Impedanz über verschiedene Leiterplattenaufbauten hinweg und ermöglichen eine einfache Installation, Demontage und Wiederverwendung während iterativer Entwicklungsprozesse. Sie werden aus passiviertem Edelstahl mit vergoldeten Beryllium-Kupfer-Kontakten und ULTEM-Isolatoren gefertigt und bieten langfristige Haltbarkeit sowie zuverlässige elektrische Leistung in anspruchsvollen Test- und Messumgebungen.

Die NEX10-Flanschsteckverbinder mit 4-Loch-Flansch sind für den Einsatz mit 1,37-mm-Mikrokoaxialkabeln in kompakten HF-Systemen ausgelegt und wurden speziell für den Einsatz in drahtlosen Infrastrukturen mit hoher Dichte entwickelt. Dieser Steckverbinder bietet zuverlässige mechanische Stabilität und niedrige PIM-Werte für moderne Kommunikationssysteme.

Die flanschmontierte NEX10-Schnittstelle ist für die sichere Befestigung an Schalttafeln in verteilten Antennensystemen, Small-Cell-Anwendungen und fortschrittlichen drahtlosen Netzwerkarchitekturen konzipiert, bei denen Platzoptimierung entscheidend ist. Mit einer Breitbandleistung von bis zu 6 GHz eignet sich der Steckverbinder ideal für dicht bestückte Funkgeräte und kompakte HF-Baugruppen, die eine zuverlässige elektrische Leistung und eine effiziente Kabelführung erfordern. Der Steckverbinder besteht aus einem Gehäuse aus weißbronzeplattiertem Messing, silber- und goldplattierten Kontakten sowie einem PTFE-Isolator und bietet Langlebigkeit, Leitfähigkeit und langfristige HF-Zuverlässigkeit in anspruchsvollen Anwendungen.

Die robuste SMA-Schnittstelle in Kombination mit der Flexibilität des RG-58-Kabeltyps gewährleistet eine gleichbleibende mechanische Integrität in anspruchsvollen Anwendungen mit begrenztem Platzangebot. Diese Kabelkonfektionen eignen sich ideal für die Automatisierung, Kommunikationssysteme und HF-Laborumgebungen.

Das hochflexible RG-58-Kabel verfügt über einen feindrähtigen, verseilten Kupfer-Leiter mit einem Abschirmgeflecht aus verzinntem Kupfer. Diese 50-Ohm-Kabelkonfektionen bieten eine zuverlässige elektrische Leistung bis zu 3 GHz und sind für Anwendungen konzipiert, die einen engen Biegeradius und wiederholte Kabelbewegungen erfordern. Das Kabel behält auch bei Biegung eine gleichbleibende elektrische Leistung bei, wodurch sich die Konfektionen hervorragend für dynamische Verlegung eignen und eine Vielzahl von Integrationsanforderungen erfüllen. Sie sind in Standardlängen von 12 Zoll bis 3 Metern erhältlich.
